1.13 操作スイ ッチ Pa ge 1- 69 11. 全ての配線がスムーズに動くこと ( 挟ま れてないこと ) を確認する。 12. L 側 /R 側のモータ線は基板の上を通さ ず、左上から左側面に通してモータ側に 軽く引っ張る。 13. コントロール基板左側の配線を、フレー ムより上に行かないようにカプトンテー プで押さえて固定する。 • カプトンテープ 品番 : N510042833 AA 14. 白い線を L 側モータ線と並…
1.13
操作スイッチ
Page 1-68
8.
基板横のスペースに余分な配線をまとめ
られるように配線経路を仮配置する。
9.
配線カバー取り付け部の各配線が重なら
ないように、指で軽く押さえる。
配線カバー
(
白
)
10.
配線カバーを被せ、指で軽く押さえた状
態で各配線がスムーズに動くことを確認
しながら、ビス
(
ナベ小ネジ
)
で配線カ
バーを固定する。
∗
配線が重ならないように確認しながら、ビス
を対角に少しずつ締めてください。
締め付けトルク
40 N•cm (
±
5 N•cm)
次ページへ
INTF-J-PEA01-A04-00
1.13
操作スイッチ
Page 1-69
11.
全ての配線がスムーズに動くこと
(
挟ま
れてないこと
)
を確認する。
12.
L
側
/R
側のモータ線は基板の上を通さ
ず、左上から左側面に通してモータ側に
軽く引っ張る。
13.
コントロール基板左側の配線を、フレー
ムより上に行かないようにカプトンテー
プで押さえて固定する。
•
カプトンテープ品番
: N510042833AA
14.
白い線を
L
側モータ線と並べ、カプトン
テープで平らになるよう固定する。
∗
L
側モータおよび、モータ間にあるフレームの
溝に固定してください。
次ページへ
基板
カプトンテープ
モータ線
INTF-J-PEA01-A04-00
カプトンテープ
L
側モータ
R
側モータ
R
側
1.13
操作スイッチ
Page 1-70
∗

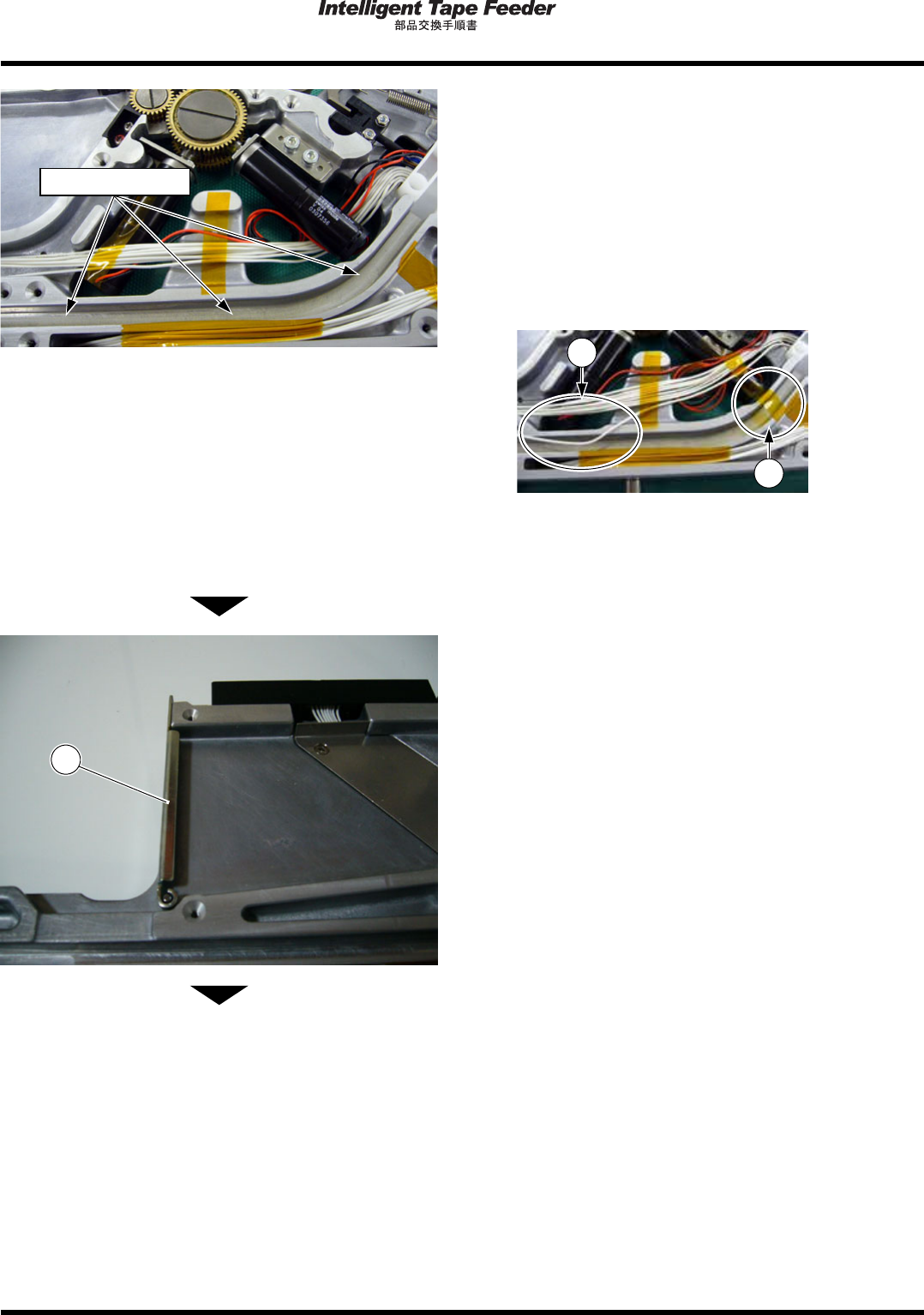

配線固定時はカバー取り付け面より上になら
ないように固定してください。
(
カバーを取り付けた際、挟み込み断線、ショー
トの原因になります。
)
∗
カプトンテープ、配線、配線カバーがワーク
走路
(
溝
)
やフレーム上面、配線カバー上面に
かかっていないことを確認してください。
(
つまりの原因になります。
)
悪い例
:
カプトンテープがワーク走路
(
溝
)
にかか
っている。
配線が取り付け面の上にある。また、ワー
ク走路
(
溝
)
にかかっている。
15.
R
側のカバーテープふた
を差し込む。
次ページへ
1
2
1
INTF-J-PEA01-A04-00
ワーク走路
