2.4 テープガイド Pa ge 2- 10 2.4 テープガイド 2.4.1 吸着下部 使用工具 プラスドライバ ( ビット No. 1) 取り外し 1. テープガイドの固定ビス (2 か所 ) を取 り外す。 • 通常は、テープ押さえ カバー を閉じたまま 行いますが、フィーダ 幅によっては 開いた状 態で行う場合もありま す。 2. テープ押さえカバー を開き、テープガ イド を取り外す。 INTF-0 86E…
2.3
前側プレート、送りピッチ変更プレート
Page 2-9

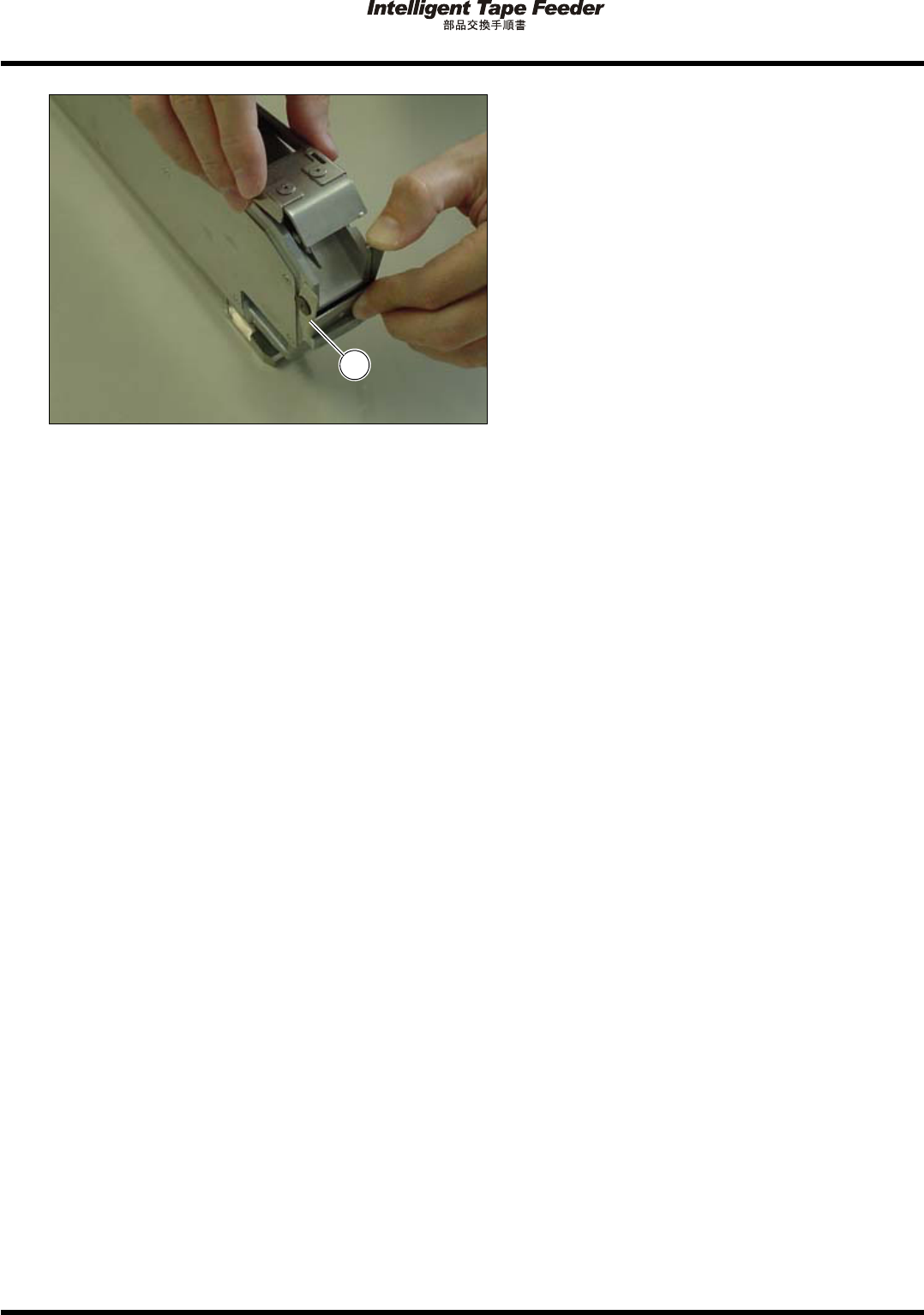

4.
クリック
を押した状態で、開閉確認を
行う。
INTF-J-PEA02-A01-00
INTF-243P
4

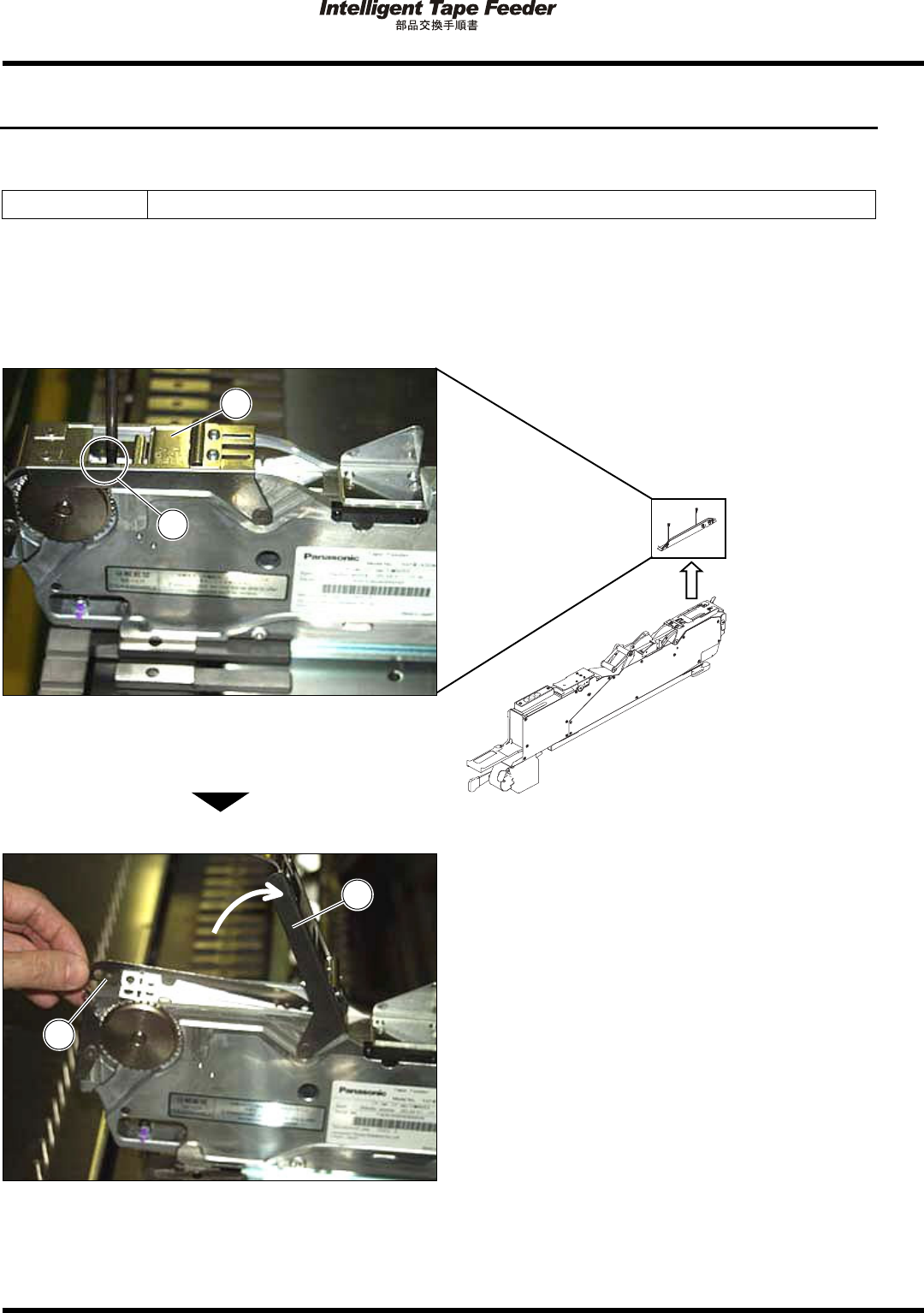

2.4
テープガイド
Page 2-10
2.4
テープガイド
2.4.1
吸着下部
使用工具
プラスドライバ
(
ビット
No.1)
取り外し
1.
テープガイドの固定ビス
(2
か所
)
を取
り外す。
•
通常は、テープ押さえカバー
を閉じたまま
行いますが、フィーダ幅によっては開いた状
態で行う場合もあります。
2.
テープ押さえカバー
を開き、テープガ
イド
を取り外す。
INTF-086E
INTF-214P
1
2
INTF-215P
3
2
INTF-J-PEA02-A01-00
2.4
テープガイド
Page 2-11
取り付け
1.
テープガイド
を取り付け、テープ押さ
えカバー
を閉じる。
2.
テープガイドの固定ビス
(2
か所
)
を固
定する。
締め付けトルク
40 Ncm (
±
5 Ncm)
∗
通常は、テープ押さえカバー
を閉じてから
行いますが、フィーダ幅によっては開いた状
態で行う場合もあります。
INTF-215P
1
2
INTF-086E
INTF-214P
1
2
INTF-J-PEA02-A01-00
