1.5
上側引込みギア
Page 1-14

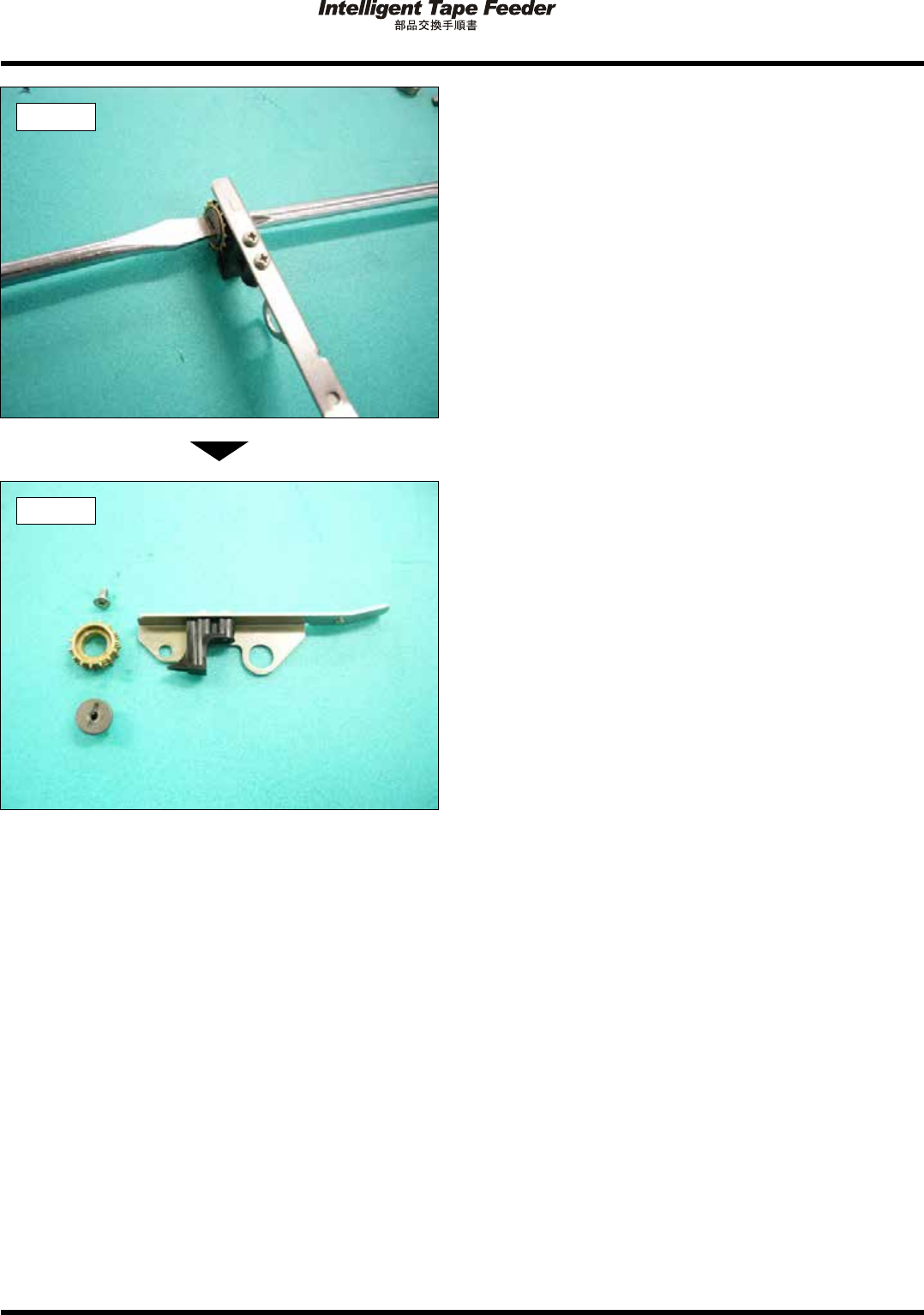

3.
L
側にマイナスドライバ、
R
側にプラス
ドライバで、ギア固定ビスを取り外す。
∗
ここでは、
L
側で説明しています。
4.
引込みレバーからギアを取り外す。
L
側
L
側
INTF-J-PEA01-A02-00
1.5
上側引込みギア
Page 1-15

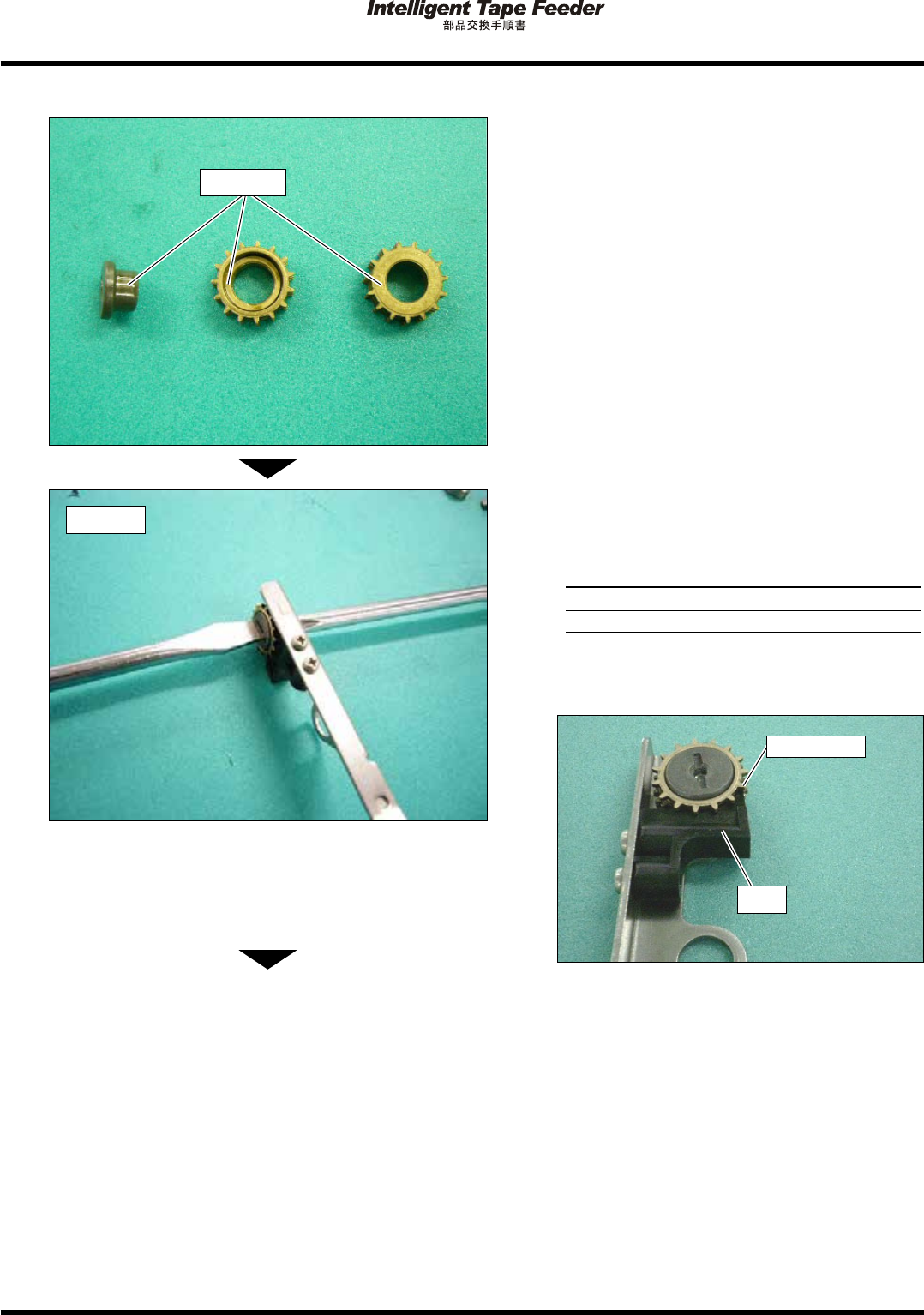

取り付け
1.
新しいギアに交換し、摺動面に薄くグリ
スを塗る。
∗
グリスは下記を使用してください。
MP
グリス
2S
(
品番
: N510006423AA)
2.
ギアを取り付け、
L
側にマイナスドライ
バ、
R
側にプラスドライバで、ギア固定
ビスを固定する。
締め付けトルク
100 Ncm (
±
10 Ncm)
∗
コムの爪がギアの溝に入るように組み付けて
ください。
次ページへ
摺動面
コム
ギアの溝
L
側
INTF-J-PEA01-A02-00
1.5
上側引込みギア
Page 1-16

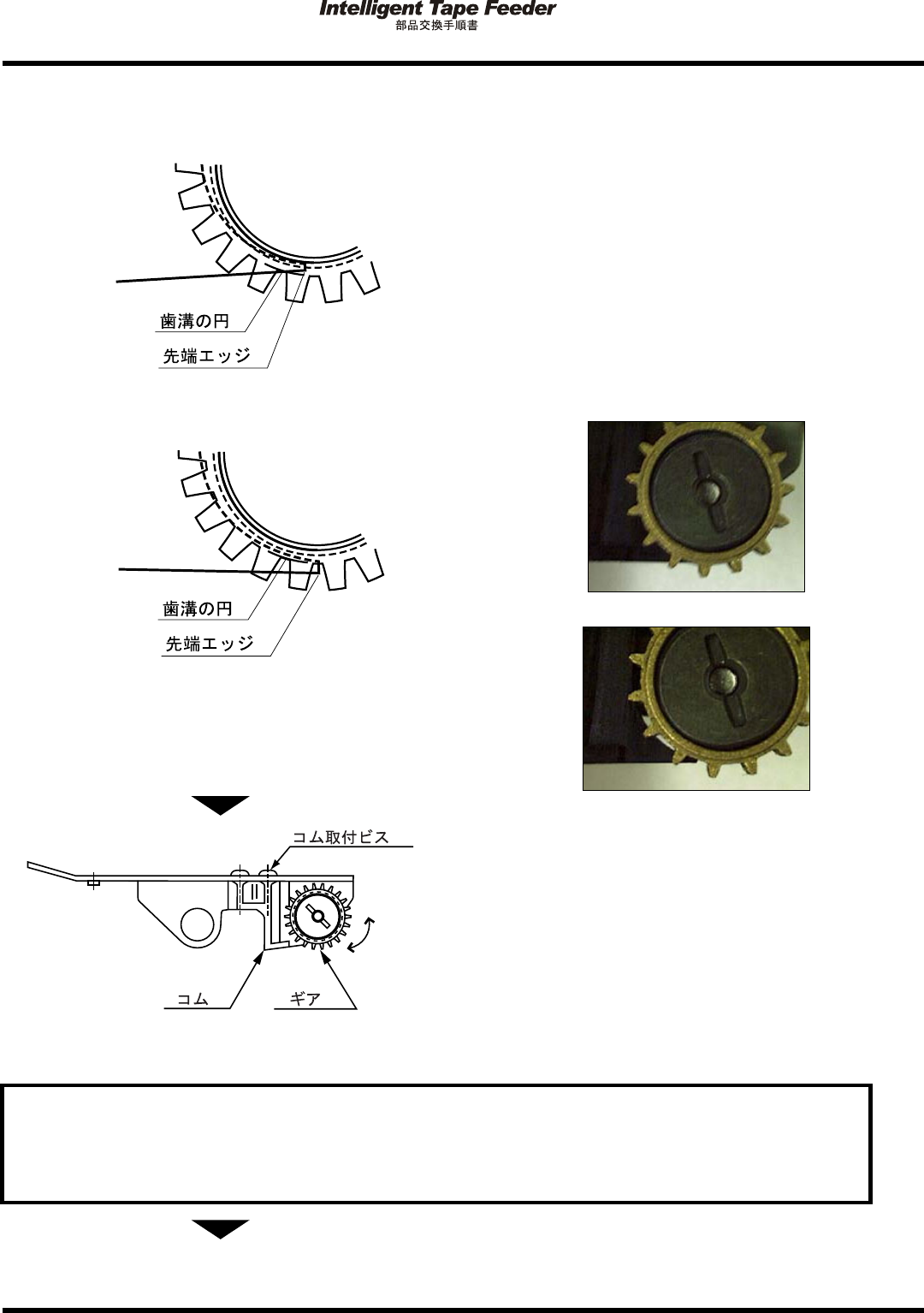

3.
コムの先端と歯車の円との位置関係を確
認する。
∗
目視で歯溝の円からコムの先端エッジが出て
いないことを確認してください。
∗
コムをギア溝部に軽く押し当てた状態でビス
を固定してください。
コムの爪先がギア溝部から離れているとコム
の先端エッジが歯溝の円から出てしまい、トッ
プテープの引き込みが正しく行われないこと
があります。
(
良い例
)
INTF-210P
(
悪い例
)
INTF-211P
4.
コムを取り付けた状態で、ギアを手動で
回転させる。
∗
歯車がスムーズに回転することを確認してく
ださい。
図は
8 mmWTF
、右レーンを示す
お願い
手順
3.
、
4.
のチェックを行い、正しい状態でない場合は、コム取付ビスを緩めて、
コムの位置を調整した後、ビスを締めてください。
次ページへ
(
良い例
)
INTF-090J
INTF-091J
(
悪い例
)
INTF-104J
