1.8 下側引込みギア Pa ge 1- 31 5. R 側 /L 側の引込みレバー を取り付け、 固定ビス を仮締めする。 6. R 側 /L 側のバネ を入れ込む。 7. 固定ビスを本締めして固定する。 締め付けトルク 100 N cm ( ± 10 N cm ) ∗ L 側 /R 側共すき間を写真 a のように締め付け てください。 写真 b のように締め付け た場合、引 き込みレ バーの動きが悪くなり ます。…
1.8
下側引込みギア
Page 1-30
4.
コムの先端と歯車の円との位置関係を確
認する。
∗
目視で歯溝の円からコムの先端エッジが出て
いないことを確認してください。
∗
コムをギア溝部に軽く押し当てた状態で、ビ
スを固定してください。
コムの爪先がギア溝部から離れているとコム
の先端エッジが歯溝の円から出てしまい、トッ
プテープの引き込みが正しく行われないこと
があります。
(
良い例
)
INTF-094J
INTF-234P
(
悪い例
)
INTF-092J
INTF-233P
∗
先端エッジが出ている場合は、コム固定ビス
を緩めて、コムの位置を調整した後、再度固
定してください。その後、チェックを実施し
てください。
次ページへ
INTF-167P
コム固定ビス
L
側
INTF-J-PEA01-A03-00
1.8
下側引込みギア

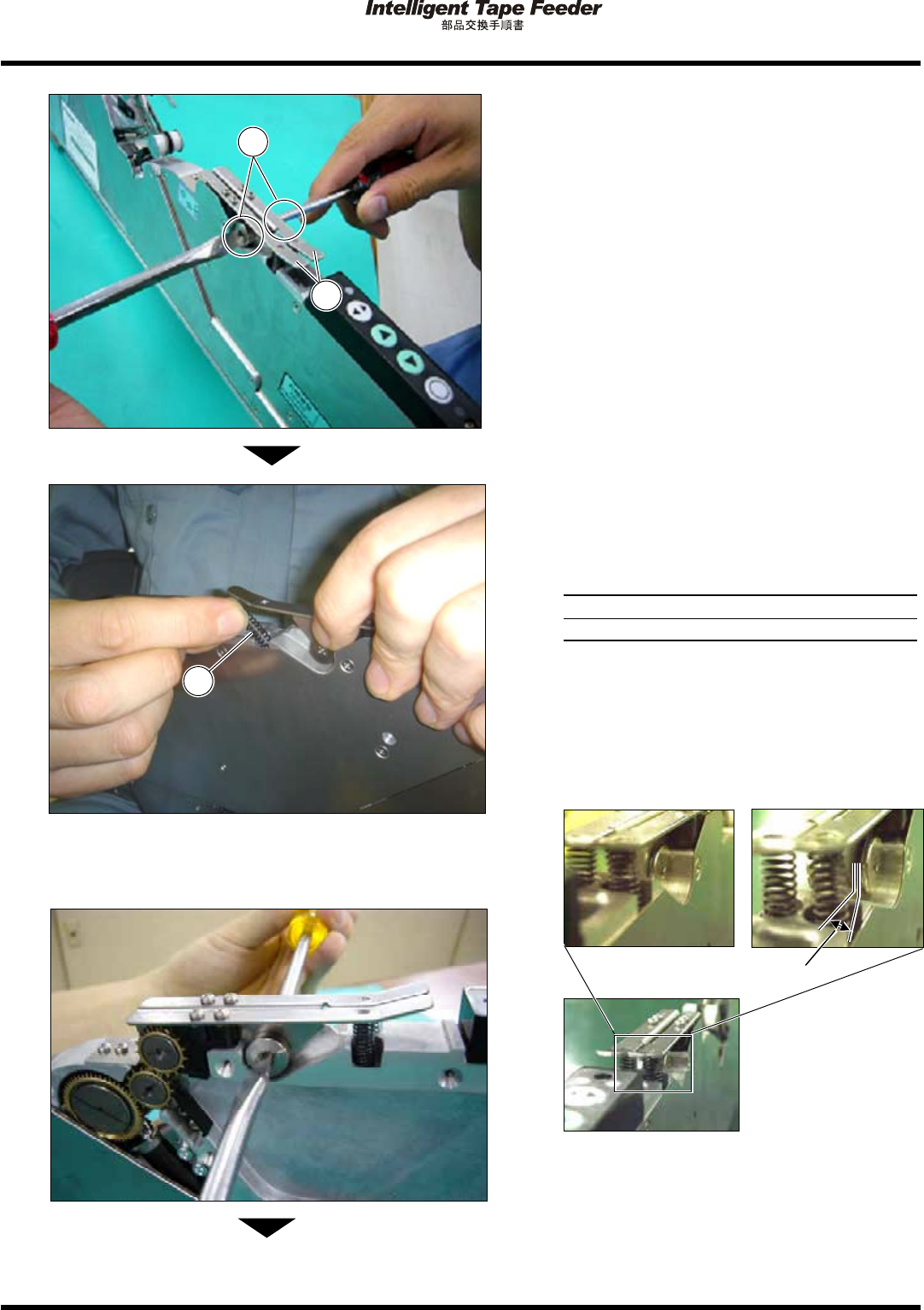

Page 1-31
5.
R
側
/L
側の引込みレバー
を取り付け、
固定ビス
を仮締めする。
6.
R
側
/L
側のバネ
を入れ込む。
7.
固定ビスを本締めして固定する。
締め付けトルク
100 Ncm (
±
10 Ncm)
∗
L
側
/R
側共すき間を写真
a
のように締め付け
てください。
写真
b
のように締め付けた場合、引き込みレ
バーの動きが悪くなります。
L
側
次ページへ
(
良い例
) (
悪い例
)
写真
a
写真
b
INTF-218P
INTF-219P
すき間
INTF-217P
INTF-170P
1
2
INTF-174P
3
INTF-J-PEA01-A03-00
1.8
下側引込みギア

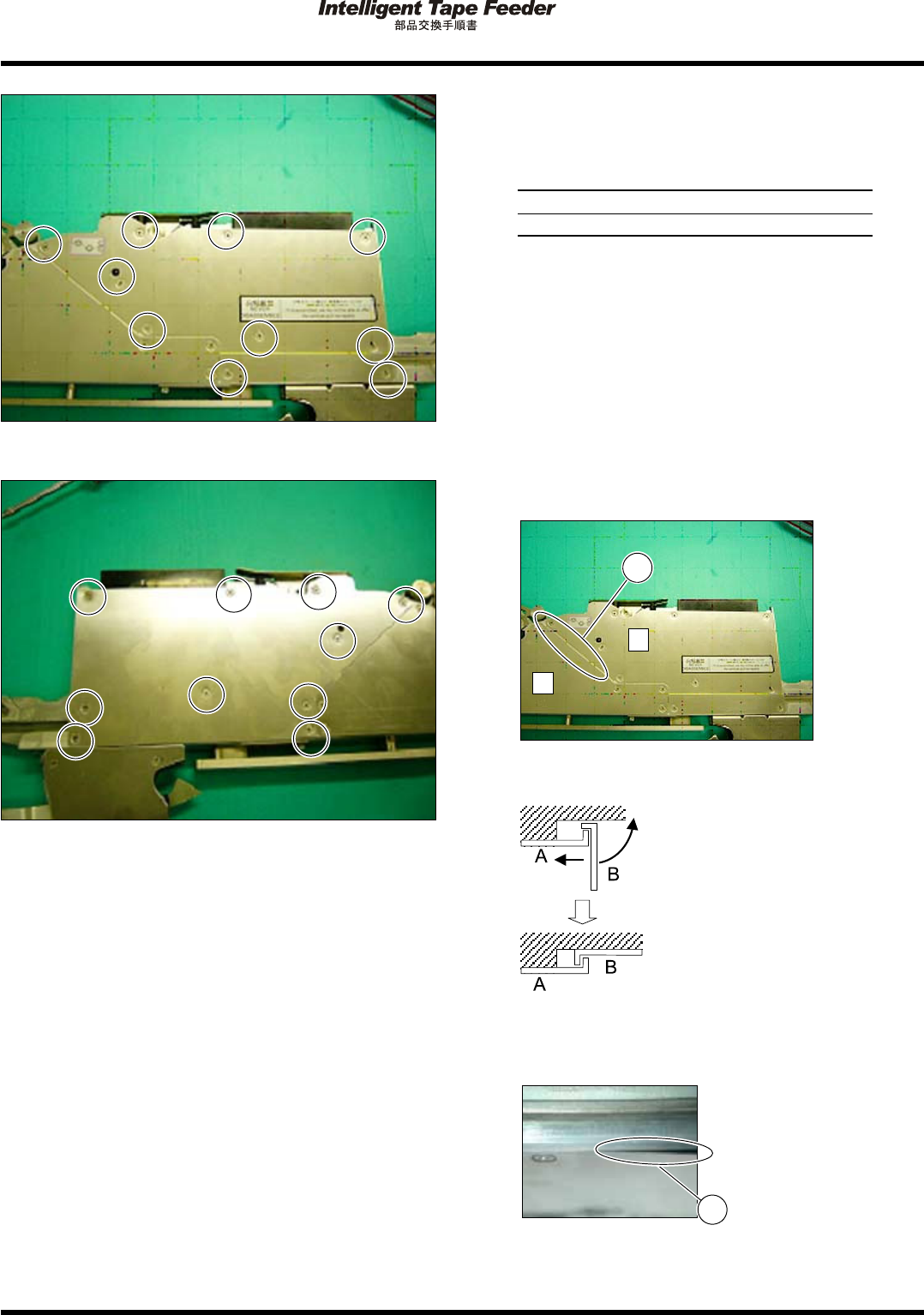

Page 1-32
8.
L
側
/R
側のカバーを取り付け、
{
の部分
のビスをすべて固定する。
(LR
各
10
か所
)
締め付けトルク
40 Ncm (
±
5 Ncm)
R
側
L
側
•
L
側のカバー
B
は、引掛け部分
をカバー
A
の
下に差し込んだ状態で取り付けてください。
∗
ビス締付時、カバーの浮き
が生じないよう、
各ビスを除々に締め込んでてください。
INTF-160P
INTF-161P
INTF-160P
A
B
1
INTF-083E
INTF-209P
2
INTF-J-PEA01-A03-00
