1.2 テープ押さえカバ ー Page 1-4 1.2 テープ押さえ カバー 使用工具 プラスドライバ ( ビット No. 1) 取り外し R 側 1. R 側 /L 側のクリックを押して、 R 側 /L 側 のテープ押さえカバーを開く。 2. ビス を取り外す。 (LR 各 2 か所 ) • ここでは、 R 側で説明して います。 3. バネ を引き抜く。 (LR 各 1 個 ) 次ページへ INTF-2 44P 1 IN…
1.1
クリック
Page 1-3
取り付け
1.
スプリングをセットし、クリック
を取
り付ける。
2.
2
本のプラスドライバで、
R
側
/L
側のビ
スを固定する。
締め付けトルク
80 Ncm (
±
10 Ncm)
INTF-147P
1
INTF-146P
INTF-J-PEA01-A01-00
1.2
テープ押さえカバー
Page 1-4
1.2
テープ押さえカバー
使用工具
プラスドライバ
(
ビット
No.1)
取り外し
R
側
1.
R
側
/L
側のクリックを押して、
R
側
/L
側
のテープ押さえカバーを開く。
2.
ビス
を取り外す。
(LR
各
2
か所
)
•
ここでは、
R
側で説明しています。
3.
バネ
を引き抜く。
(LR
各
1
個
)
次ページへ
INTF-244P
1
INTF-152P
2
INTF-J-PEA01-A01-00
1.2
テープ押さえカバー
Page 1-5

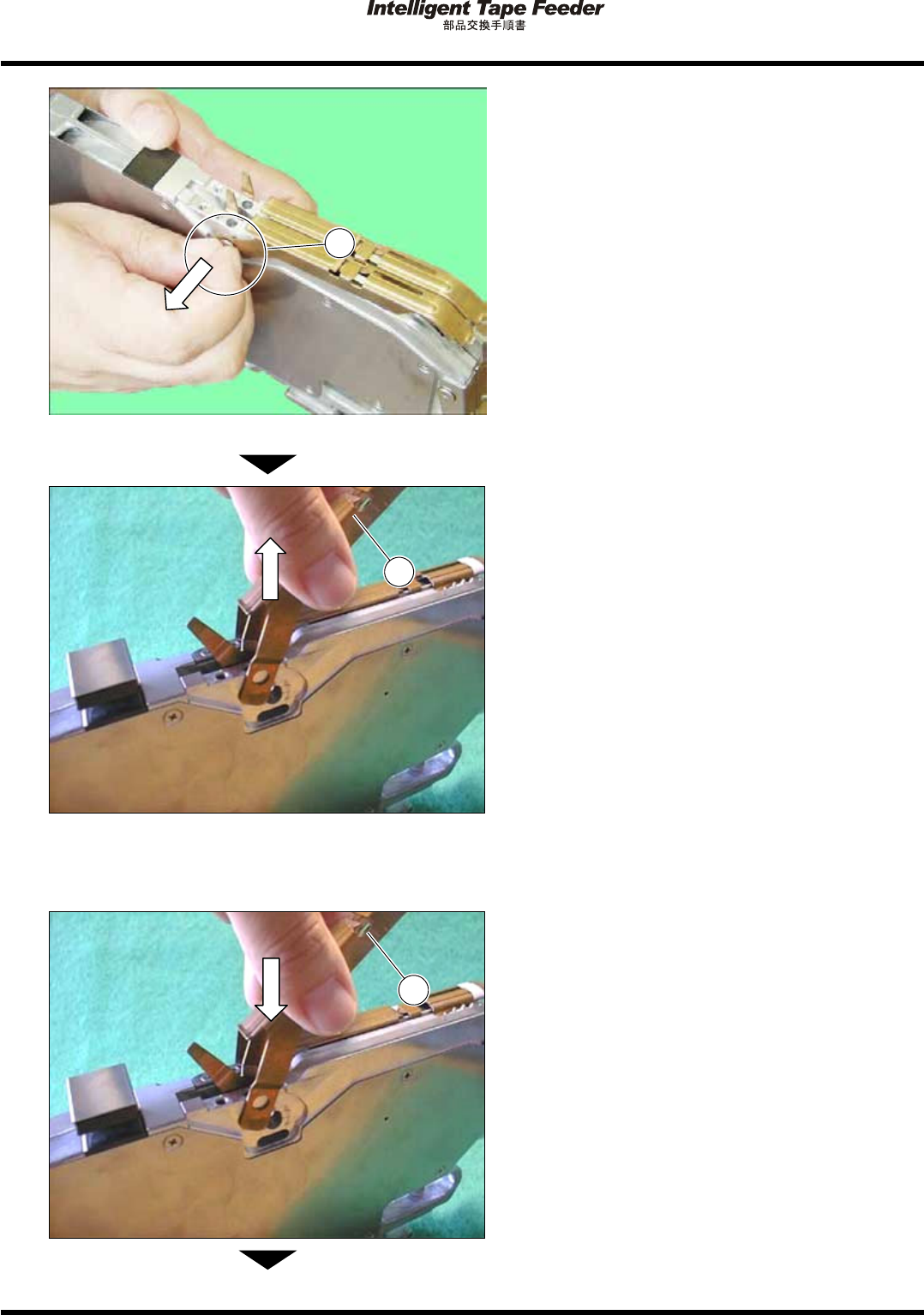

4.
R
側
/L
側の側面の押さえピン
を引き抜
く。
5.
R
側
/L
側のテープ押さえカバー
を取り
取り外す。
取り付け
R
側
1.
R
側
/L
側のテープ押さえカバー
を取り
付ける。
•
ここでは、
R
側で説明しています。
次ページへ
INTF-245P
3
INTF-154P
4
INTF-154P
1
INTF-J-PEA01-A01-00
