2.5 テンショナー Pa ge 2- 15 取り付け 1. テンショナーを取り付け、 2 本のプラス ドライバでビス を固定する。 締め付けトルク 80 N cm ( ± 10 N cm ) ∗ L 側 /R 側共すき間を写真 a のように締め付け てください。 写真 b のように締め付け た場合、テ ンショ ナーの動きが悪くなり ます。 ( 良い例 ) ( 悪い例 ) 写真 a 写真 b INTF-2 24P INT…
2.5
テンショナー

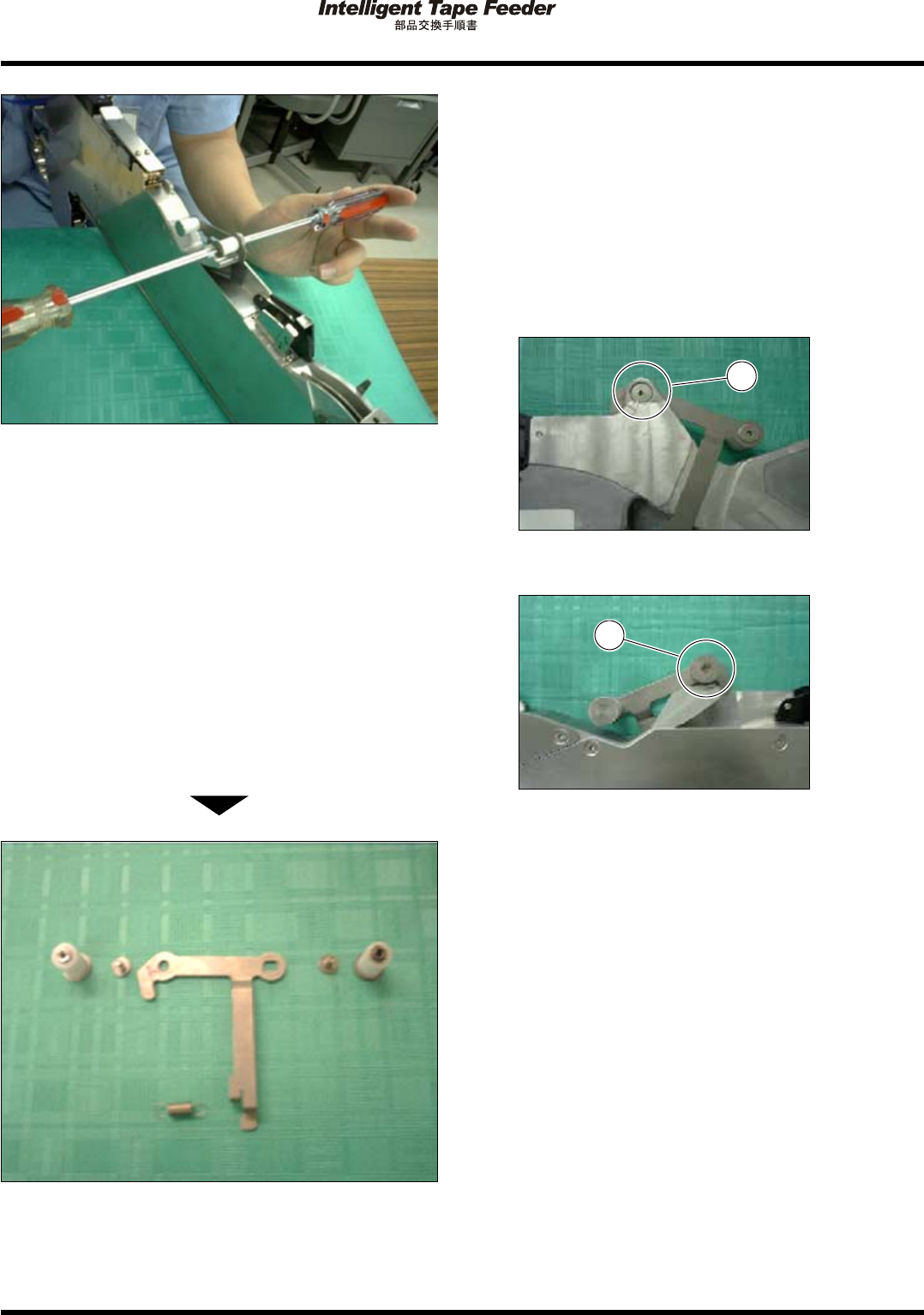

Page 2-14
2.
2
本のプラスドライバで、ビス
を取り
外す。
•
ビスは共締めになっています。
∗
24/32 mm
タイプ以上は、プラスドライバ
(
ビット
No.1)
とマイナスドライバを使用し
てください。
L
側
プラスドライバ
(
ビット
No.1)
R
側
プラスドライバ
(
ビット
No.2)
3.
テンショナーを取り外す。
INTF-191P
INTF-188P
INTF-189P
2
INTF-190P
2
INTF-J-PEA02-A01-00
2.5
テンショナー
Page 2-15
取り付け
1.
テンショナーを取り付け、
2
本のプラス
ドライバでビス
を固定する。
締め付けトルク
80 Ncm (
±
10 Ncm)
∗
L
側
/R
側共すき間を写真
a
のように締め付け
てください。
写真
b
のように締め付けた場合、テンショ
ナーの動きが悪くなります。
(
良い例
) (
悪い例
)
写真
a
写真
b
INTF-224P
INTF-225P
すき間
∗
テンショナーが軽く動くことを確認してくだ
さい。
次ページへ
INTF-188P
1
INTF-J-PEA02-A01-00
2.5
テンショナー
Page 2-16
∗
24/32 mm
タイプ以上は、テンショナーが両持
ち構造となっています。図に示すように
d
、
平行でねじれの無いように組み立てて下さ
い。
ねじれがあると動きが重くなったり、テンショ
ナーの先端
e
がフィーダ側面から出てしまい、
隣接のフィーダと干渉することがあります。
(
良い例
)
INTF-247P
∗
ねじれが無い場合は、テンショナーの先端は
フィーダ側面より内側になります。
(
悪い例
)
INTF-248P
∗
ねじれがある場合は、テンショナーの先端が
フィーダ側面から出ます。また、動きも重くなり
ます。逆方向のねじれの場合でも動きが重くなり
ます。
次ページへ
INTF-246P
3
INTF-249P
2
INTF-J-PEA02-A01-00
