1.5 上側引込みギア Pa ge 1- 17 5. R 側 /L 側の引込みレバー を取り付け、 固定ビス を仮締めする。 6. R 側 /L 側のバネ を入れ込む。 7. 固定ビスを本締めして固定する。 締め付けトルク 100 N cm ( ± 10 N cm ) ∗ L 側 /R 側共すき間を写真 a のように締め付け てください。 写真 b のように締め付け た場合、引 き込みレ バーの動きが悪くなり ます。…

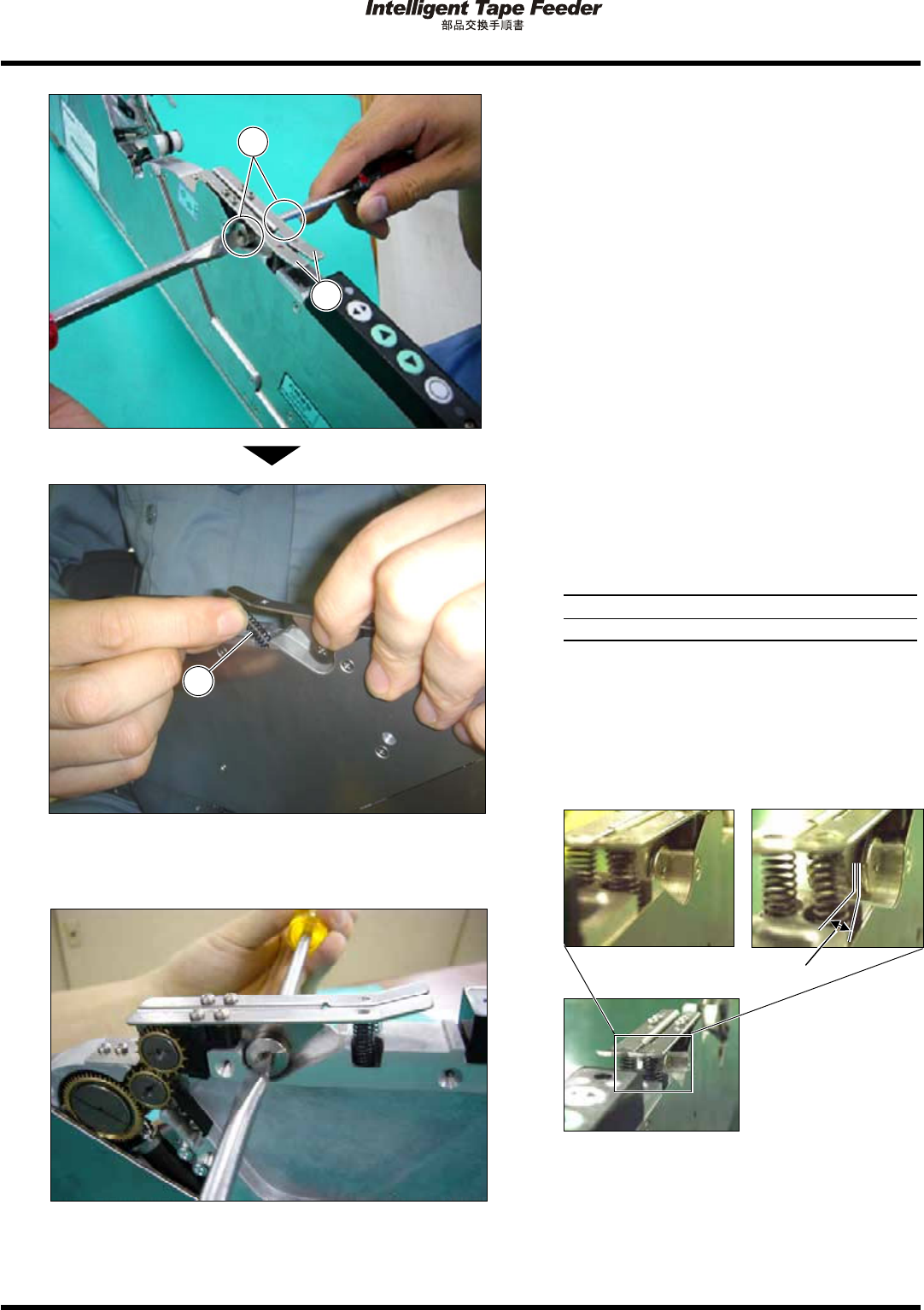

1.5
上側引込みギア
Page 1-16
3.
コムの先端と歯車の円との位置関係を確
認する。
∗
目視で歯溝の円からコムの先端エッジが出て
いないことを確認してください。
∗
コムをギア溝部に軽く押し当てた状態でビス
を固定してください。
コムの爪先がギア溝部から離れているとコム
の先端エッジが歯溝の円から出てしまい、トッ
プテープの引き込みが正しく行われないこと
があります。
(
良い例
)
INTF-210P
(
悪い例
)
INTF-211P
4.
コムを取り付けた状態で、ギアを手動で
回転させる。
∗
歯車がスムーズに回転することを確認してく
ださい。
図は
8 mmWTF
、右レーンを示す
お願い
手順
3.
、
4.
のチェックを行い、正しい状態でない場合は、コム取付ビスを緩めて、
コムの位置を調整した後、ビスを締めてください。
次ページへ
(
良い例
)
INTF-090J
INTF-091J
(
悪い例
)
INTF-104J
INTF-J-PEA01-A02-00
1.5
上側引込みギア
Page 1-17
5.
R
側
/L
側の引込みレバー
を取り付け、
固定ビス
を仮締めする。
6.
R
側
/L
側のバネ
を入れ込む。
7.
固定ビスを本締めして固定する。
締め付けトルク
100 Ncm (
±
10 Ncm)
∗
L
側
/R
側共すき間を写真
a
のように締め付け
てください。
写真
b
のように締め付けた場合、引き込みレ
バーの動きが悪くなります。
L
側
(
良い例
) (
悪い例
)
写真
a
写真
b
INTF-218P
INTF-219P
すき間
INTF-217P
INTF-170P
1
2
INTF-174P
3
INTF-J-PEA01-A02-00
1.6
上側コム
Page 1-18
1.6
上側コム
使用工具
プラスドライバ
(
ビット
No.1
、ビット
No.2)
取り外し
1.
プラスドライバで、
L
側のコム固定ビス
(2
か所
)
を取り外す。
∗
ここでは、
L
側で説明しています。
2.
引き込みレバー
からコム
を取り外
す。
INTF-J-PEA01-A02-00
INTF-235P
1
INTF-236P
3
2
