LP-Barcodeleser Q [mm] 2D oben 310 1D oben 310 2D unten 310 1D unten 310 LP-Barcodeleser L [mm] 1D oben 240 - 310 1D unten 280 - 350 LP-Barcode leser LQ [mm] RQ [mm] 2D oben 3 3 1D oben 3 3 2D unten 5 5 1D unten 5 5 LP-M…

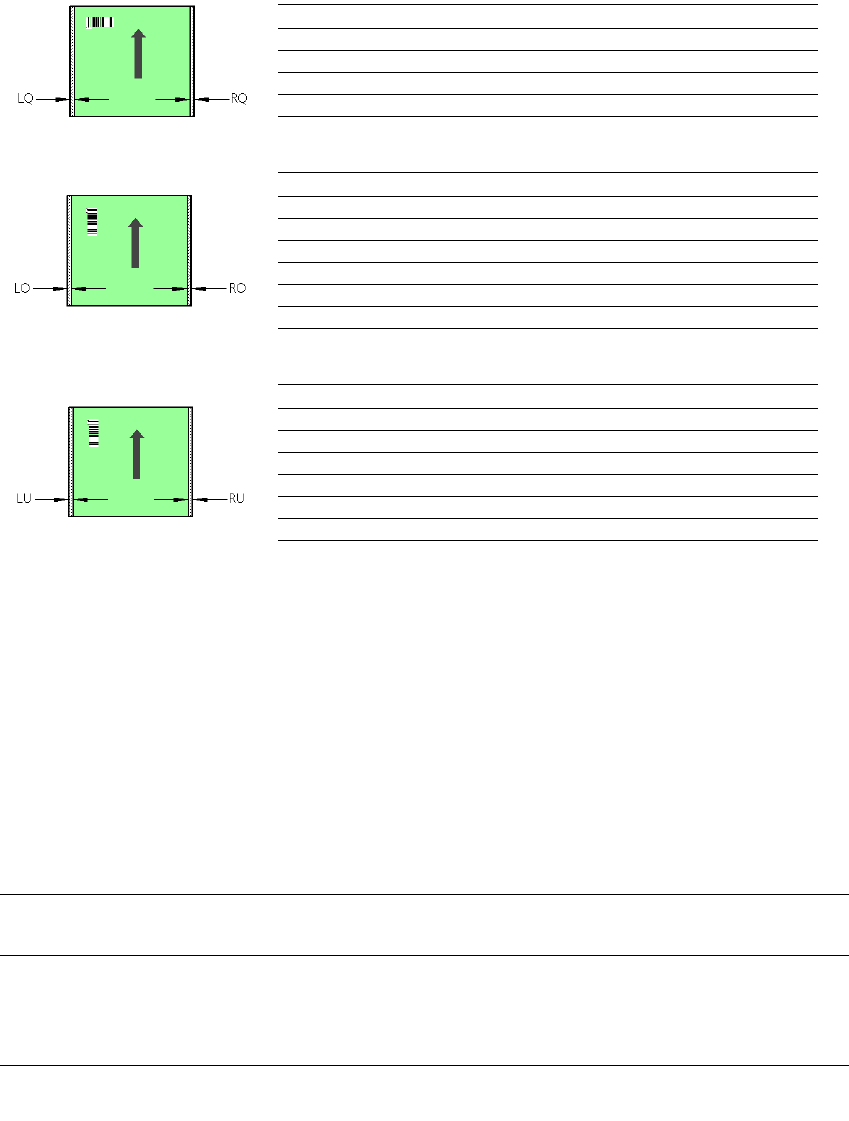

LP-Barcodeleser LQ [mm] RQ [mm]
2D oben 3 3
1D oben 3 3
2D unten 5 5
1D unten 5 5
LP-Maße/Transport LO [mm] RO [mm]
460 mm ET 3 35
508 mm ET 3 61
216 mm DT1 3 40
2x250 mm DT1 3 66
216 mm DT2 3 3
2x250 mm DT2 3 3
LP-Barcodeleser 1D oben
LP-Maße/Transport LU [mm] RU [mm]
460 mm ET 35 5
508 mm ET 61 5
216 mm DT1 15 5
2x250 mm DT1 15 5
216 mm DT2 40 5
2x250 mm DT2 66 5
LP-Barcodeleser 1D unten
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.3 Restriktionen
11
1
1
1
1
1
1.3.4 SIPLACE HS-60 / D4 / D1 / D2
Etiketten-Masse Strichbreite (B): 0,19 < B ≤ 0,3 mm (entspricht hoher und mittlerer
Dichte), Strichlänge: ≥ 4 mm, Länge des Lesefensters: ≤ 90 mm
Empfohlene Etikettenfarbe
Kodierung: schwarz, dunkelgrün, dunkelblau, Hindergrund: weiß,
beige, gelb, orange (Kontrastverhältnis > 70% nach DIN 66236
Codearten
Code 39, Code 128 / EAN 128, Codabar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN, Pharma Code, EAN Addendum
(weitere auf Anfrage),
max. 25 Stellen, Definition eines Barcodefilters möglich
Sicherheit des Laser-
scanners
Laserdiode 670 nm (rot) / 1,2 mW
Laserschutzklasse 2, Schutzart IP65
1

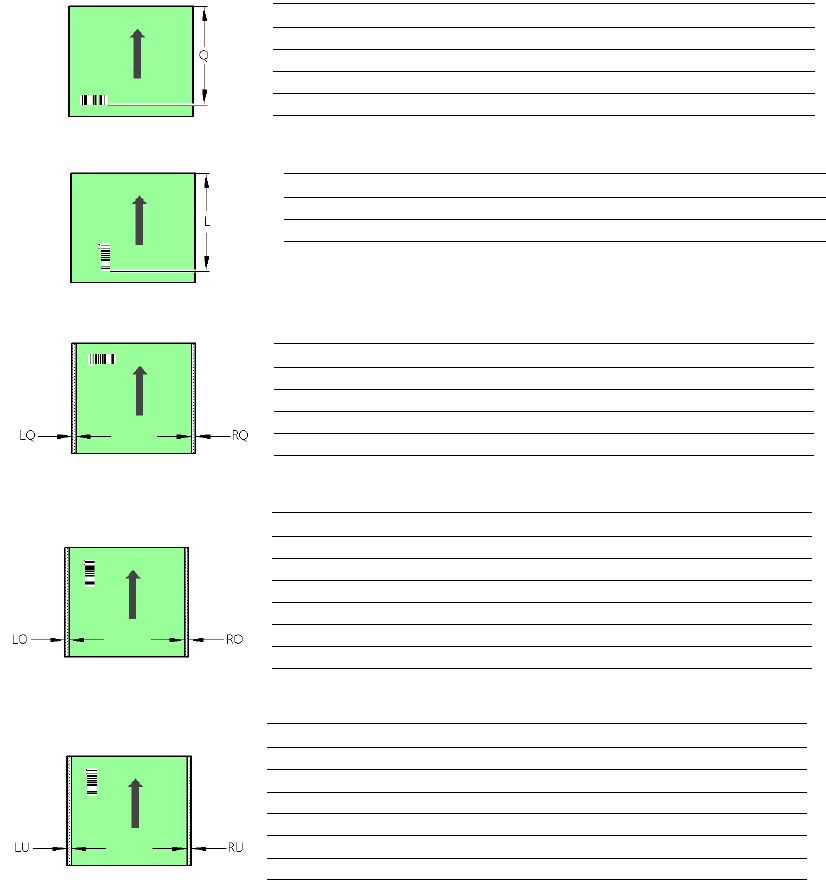

LP-Barcodeleser Q [mm]
2D oben 310
1D oben 310
2D unten 310
1D unten 310
LP-Barcodeleser L [mm]
1D oben 240 - 310
1D unten 280 - 350
LP-Barcodeleser LQ [mm] RQ [mm]
2D oben 3 3
1D oben 3 3
2D unten 5 5
1D unten 5 5
LP-Maße/Transport LO [mm] RO [mm]
460 mm ET 3 35
508 mm ET 3 61
216 mm DT1 3 40
2x250 mm DT1, 430 mm SM1 3 66
216 mm DT2 3 3
2x250 mm DT2, 430 mm SM2 3 3
LP-Barcodeleser 1D oben
LP-Maße/Transport LU [mm] RU [mm]
460 mm ET 35 5
508 mm ET 61 5
216 mm DT1 15 5
2x250 mm DT1, 430 mm SM1 15 5
216 mm DT2 40 5
2x250 mm DT2, 430 mm SM2 66 5
LP-Barcodeleser 1D unten
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SM1 Doppeltransport im Modus Einfachtransport, Spur 1
SM2 Doppeltransport im Modus Einfachtransport, Spur 2
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.3 Restriktionen Ausgabe 10/2009
12
1
1
1
1
1
1
1
1
1
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.3 Restriktionen
13
1.3.5 SIPLACE HF-Serie / X-Serie / D3
1
