1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
24
: Schrauben Sie den Barcode-Leser an die Schiene.
1 D - Barcode-Leser
2 D - Barcode-Leser
1 D - Barcode-Leser oben
1 D - Barcode-Leser unten
2 D - Barcode-Leser oben
2 D - Barcode-Leser unten
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
25
: Verlegen Sie das Kabel durch die Trageschellen entlang der Schiene.
: Beschriften Sie die Anschluss-Stecker der Barcode-Leser (siehe Bild unten).
: Ziehen Sie das Schnittstellenkabel für den LP-
Barcode (00370329-xx, SIPLACE HF) aus dem
Maschinengestell.
Schnittstellenkabel
Stecker
1

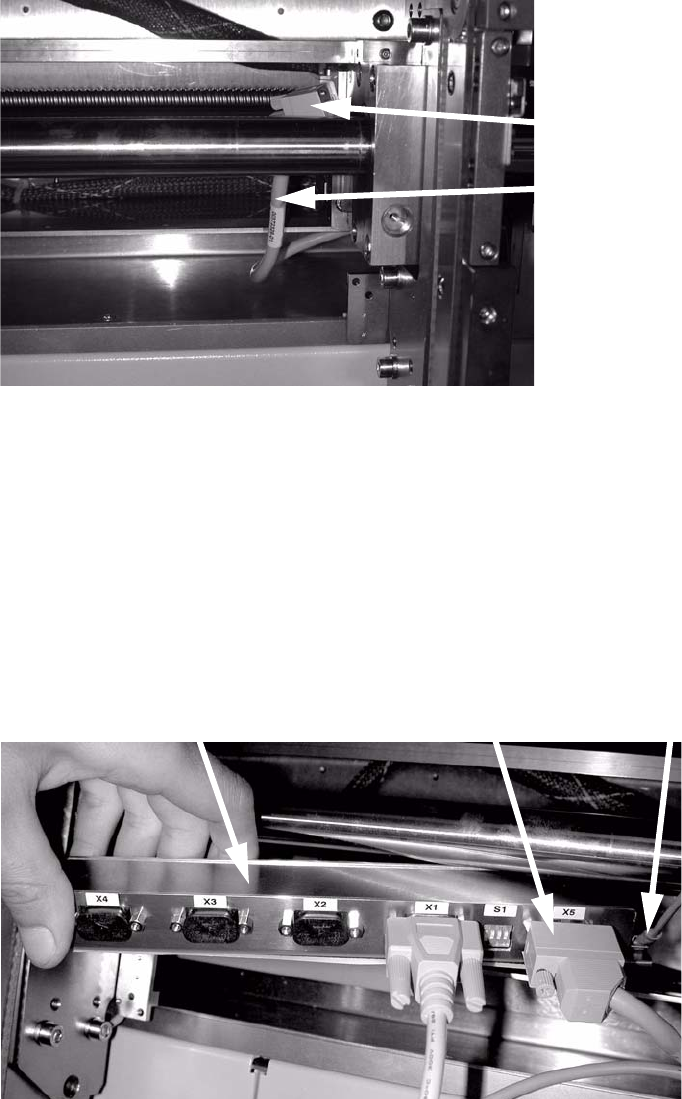

: Stecken Sie den Stecker des Schnittstellenkabels, die Barcode-Leser und die Schutzleiter an
den Barcode-Verteiler:
Schnittstellenkabel
X5
Barcode-Leser X1
Einfachtransport oben
X2 Einfachtransport unten
X3 Doppeltransport oben
X4 Doppeltransport unten
X1 - X4: Barcode-Leser
Schnittstellenkabel
Schutzleiter (PE)
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
26
: Stellen Sie diejenigen Schalter der angeschlossenen Leser auf OFF, die anderen auf ON.
1

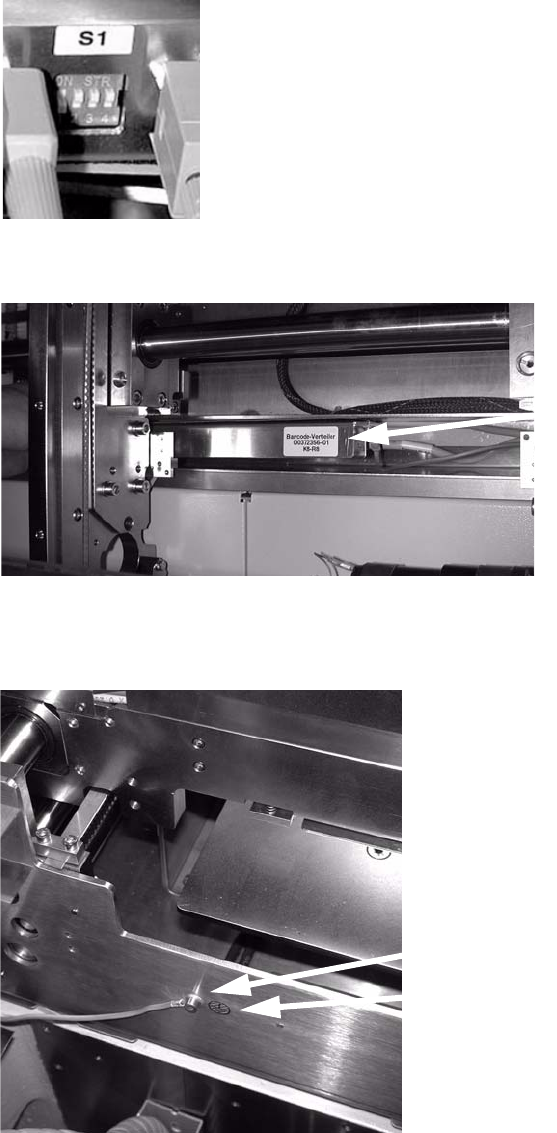

: Kleben Sie den Barcode-Verteiler mit Klettband an.
Barcode-Verteiler
1
: Schliessen Sie den Schutzleiter seitlich an der Transportwanne an und kleben Sie den Er-
dungspunkt auf.
Anschluss Schutzleiter
Erdungspunkt
1
: Schließen Sie alle Schutzabdeckungen und Schutzhauben.
