1 Montageanleitung LP-Barcode-Leser SIPLACE 1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009 58 : Schliessen Sie das Erdungskabel der V erteile rleiste an die vorh andenen Erdungspu nkte an. Erdungspunkte 1 1 : Schieben S…
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
57
: Stellen Sie diejenigen Schalter der angeschlossenen Leser auf OFF, die anderen auf ON.
1
1
: Lösen Sie die Pneumatikeinheit.
: Kleben Sie die Verteilerleiste in die linke obere Ecke des Pneumatikeinschubs.
Verteilerleiste
Schalter
Anschlussstecker
1
1
1
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
58

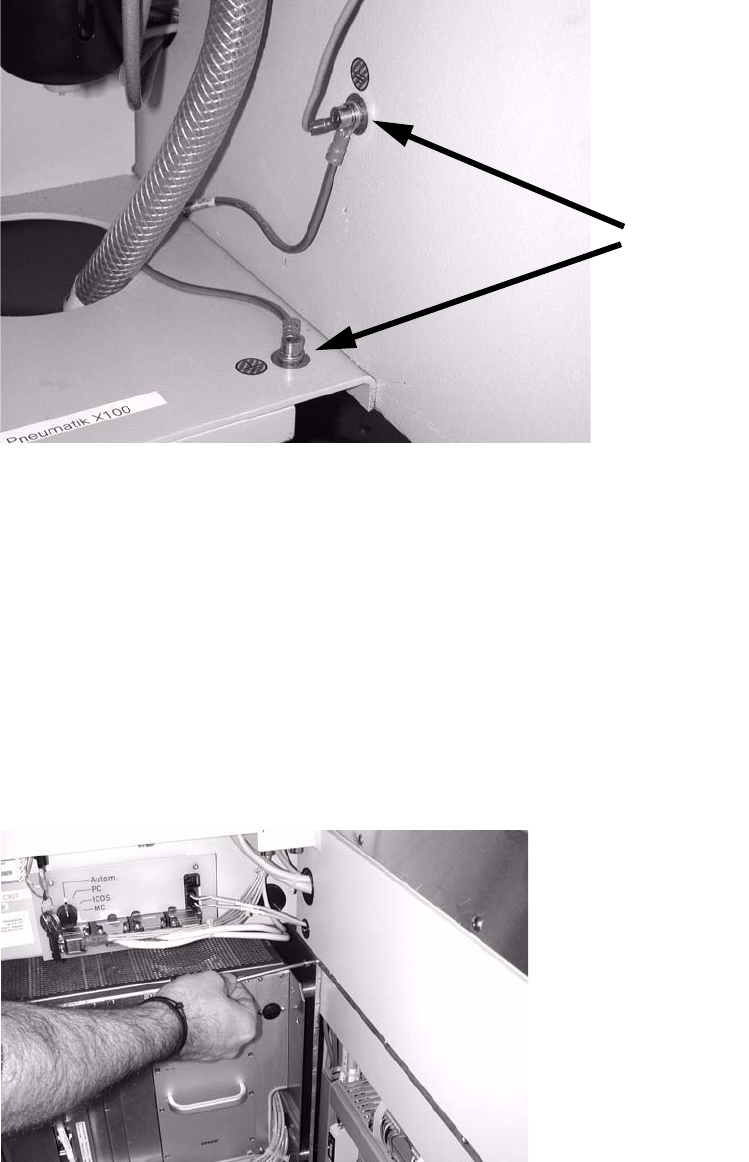

: Schliessen Sie das Erdungskabel der Verteilerleiste an die vorhandenen Erdungspunkte an.
Erdungspunkte
1
1
: Schieben Sie das Barcode-Steuerungs-Kabel durch den Maschinenständer zum Einschub auf
der anderen Maschinenseite (ggf. mit einem geeigneten Werkzeug).
S-27 HM
Kabel mit Nr.: 03016827-01
F4, F5, F5 HM, S-20, S-23, S-25 HM
Kabel mit Nr.: 00373479-01
1
: Öffnen Sie die Tür des Einschubs auf der anderen Maschinenseite, in Transportrichtung links.
: Lösen Sie die Schraube des Einschubs, ziehen Sie
ihn heraus und stellen Sie ihn vorsichtig
am Boden ab.
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
59
Elektrischer Anschluss S-27 HM 1
: Nehmen Sie die Plexiglasscheibe der Transportsteuerung ab.
: Lösen Sie die zwei Schrauben und drei Inbusstifte der Transportsteuerung und nehmen Sie
die
se ab.
2 Schrauben
3 Inbusstifte
1
: Stecken Sie die Barcode-Anschlusskabel oben an die Transportsteuerung an.
Barcode-Anschlussstecker
1
