SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
19
1.7 Einbau der LP-Barcode-Leser
1.7.1 SIPLACE HF-Serie / X-Serie / D3
: Schalten Sie den Automaten am Hauptschalter aus.
: Öffnen Sie die Schutzhauben.
: Öffnen Sie die Plexiglashau
be über dem Eingabeband.
1
ACHTUNG: Nur bei Doppeltransport: 1

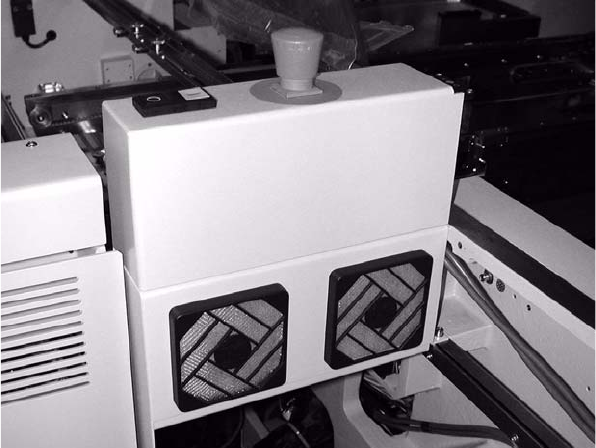

Zum Einbau der Befestigungsleiste der Barcode-Scanner
muss ein Seitenteil des Eingabebandes
(Rucksack) entfernt werden. 1
1
1
1
1
1
1
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
20

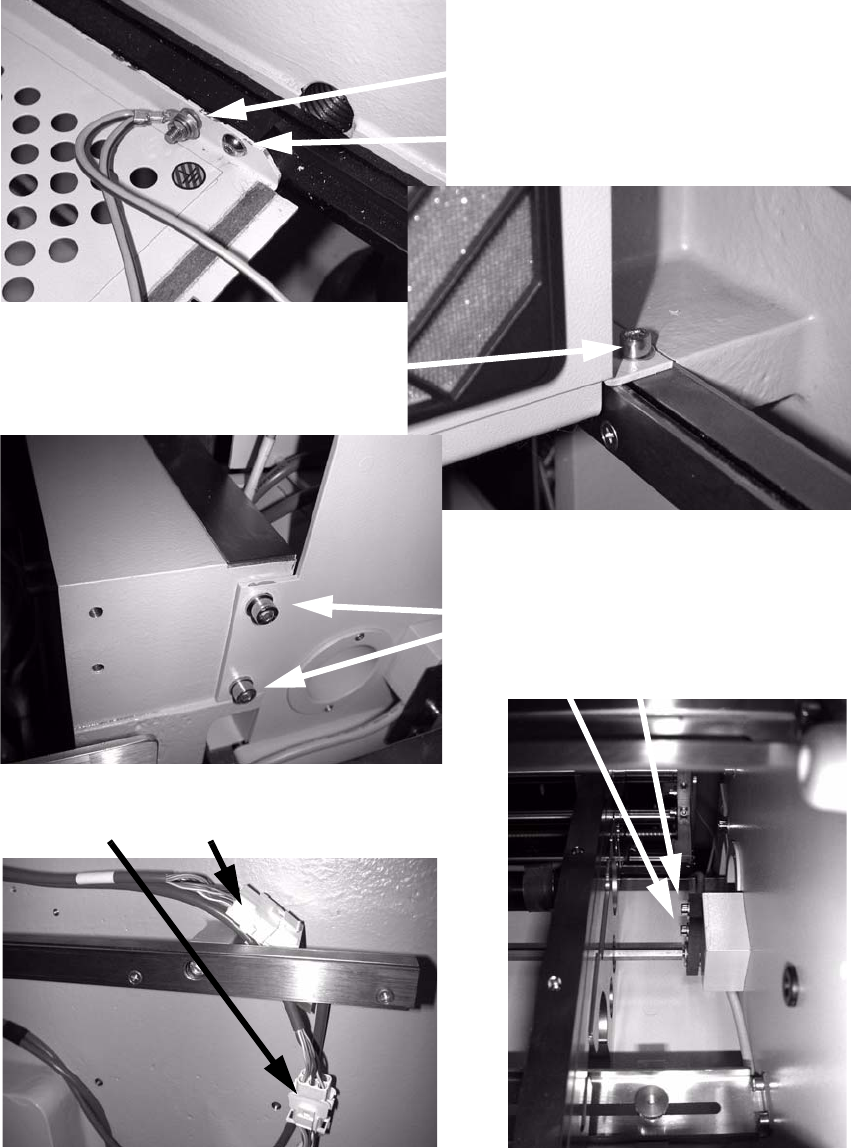

: Lösen Sie dazu die folgenden Schrauben:
Erdungsanschluss lösen
Schraube lösen
Schraube lösen
Schrauben lösen
Verbindungen lösen
1
: Nehmen Sie das Seitenteil des Eingabebandes (Rucksack) ab.
