程序 选择 1. 从监控电脑传输到 XPF 机器中的程序数据被称为（ recipe ） 2. 在机器上选择 recipe 的步骤有两个来源 , 一个是 主截面中 production 操作项中的 Recips Select, 另一个是主截面中 Recips 操作项中的 Recips Select, 点击所要的程 式名 , 再按下 download 或 download program, 则程式被机器读取完成后显示在 FUJI 标 志的旁…
1:FUJI标志
显示控制软件版本
蜂鸣器OFF
保存操作画面
保存相机影像
2:当前使用的生产程序名称
3:当前显示的画面名称
4:有效操作面板侧
5:历史信息
显示错误信息
显示重新取入影像的信息
6:检查维修保养时期
到了维修保养时期会闪烁黄色“!”并且可以点击,
显
示保养项目
7:主区域
(五)操作面板的介
绍
1 2 3 4 5 6
7
XPF-W基础培训
程序
选择

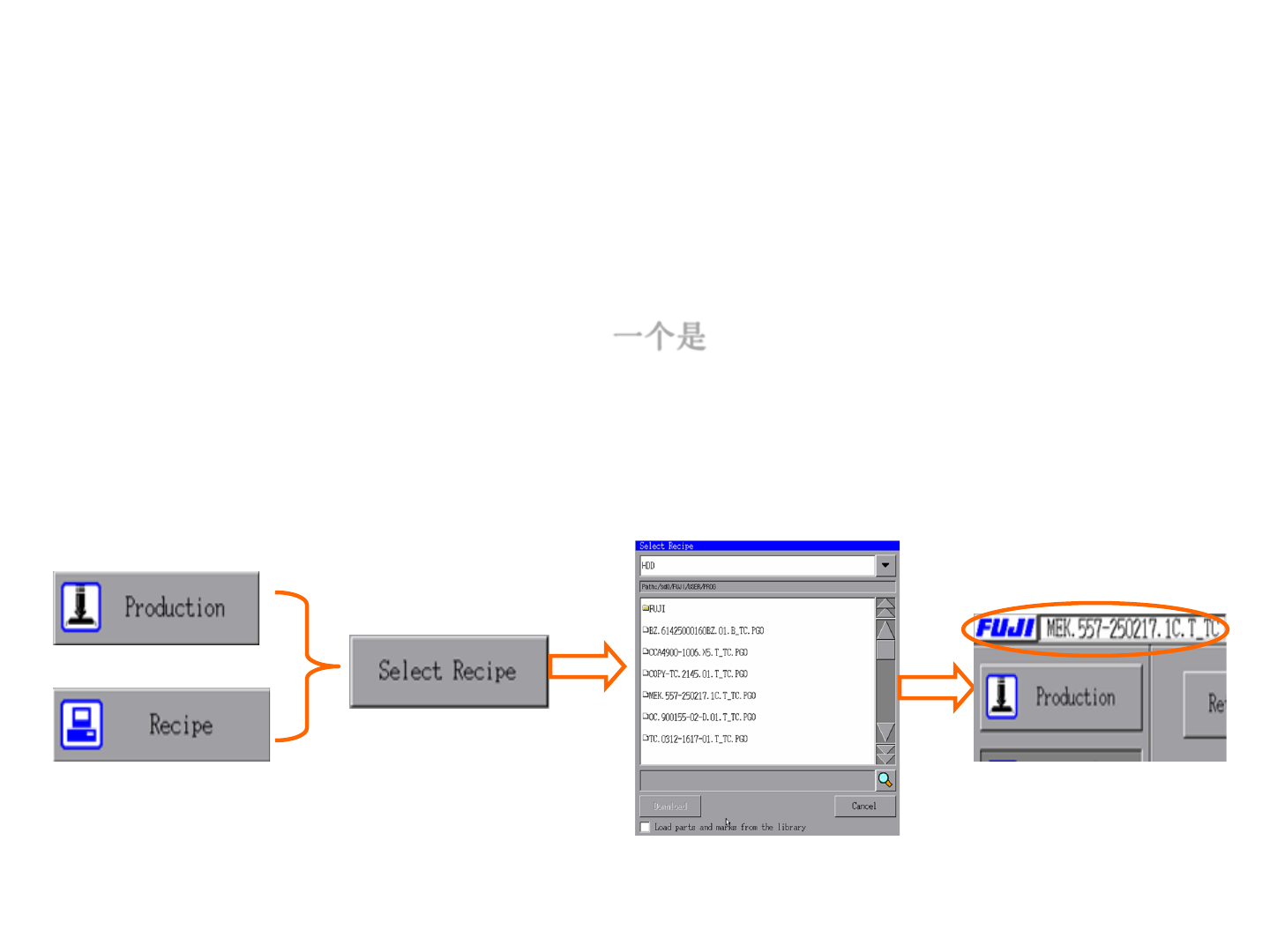

1.从监控电脑传输到XPF机器中的程序数据被称为（recipe）
2.在机器上选择recipe的步骤有两个来源,一个是主截面中production操作项中的
Recips Select,另一个是主截面中Recips操作项中的Recips Select,点击所要的程
式名,再按下download或download program,则程式被机器读取完成后显示在FUJI标
志的旁边recipe名,表示选择结束.点击close退出.
(六)基本操作
XPF-W基础培训

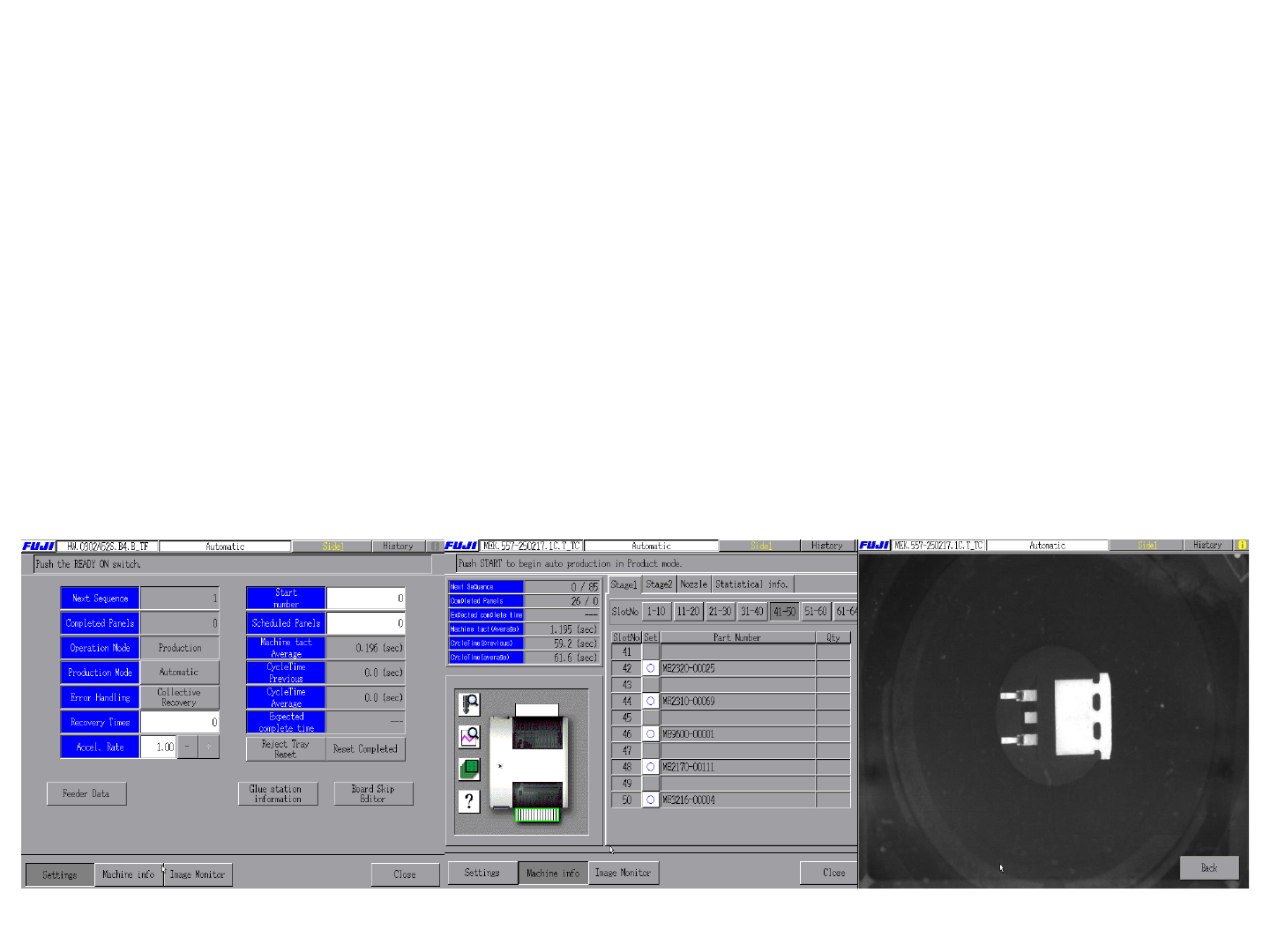

1.点击[Automatic(自动)]后显示生产中的机器信息，影像处理等生产中必须的信息显示或设定.如下图2
2.显示这个画面后, 【START(启动)】按键闪烁,要开始生产按下【START(启动)】键,
该按键没有处于闪烁时不能运行机器.
3.点击【Settings(设定)】显示生产的信息.子电路板跳过的设定，生产块数的设定从这
个画面进入，还可看到FEEDER使用料站的状态信息.图 1
4.点击【Machine info(机器信息)】显示机器的信息.生产完当前的基板后停止的设定也
在这个画面上进行 图 2
5.点击【Image monitor(影像监视器)】显示相机的影像，影像处理的状态. 图 3
21 3
(六)基本操作
XPF-W基础培训
