XPF-w 操作培训.pdf.pdf - 第5页
( 三 ) 开机 / 关 机 开机 1. 把机器上的电源总开关置于“ ON” 的位置。 2. 按下 [ SY STEM O N( 控制电源开 )] 按钮启动机器。机器启动后，此时显 示 [Log on] 画面。 3. 用画面显示的键盘上输入 [Opera tor ( 操作者名 )] 和 [P a s s word]( 密 码 )] ，选择 [Log on] 键进行注册 , 显示操作主画面 。 关机 1. 选择 [ 主画面 ] 的 [ S…
Emergency stop:按下此按钮,机器200V伺服电源立即切断,机器停止所
有正在进行中的动作.此按钮为自锁式结构,解除时需
将此按钮顺时针旋转 弹起.
START:此按键在闪烁状态才有效,闪烁时按下此键机器开始运转.
CYCLE STOP:机器在自动运转中,按下此键后机器在完成当前的运转
动作后停止运转,处于等待启动状态.
READY ON: 启动条件正常时该按钮闪烁，按下该按钮后200V电源进
入伺服系统使机器处于准备状态.
[SYSTEM ON]: 按下该按钮后100V电源进入机器控制软体系统
使机器处于开机状态
SIDE 1&2 ENABLE/LOCK: 将SWITCH(开关旋钮)在两侧可自由切换
操作,如果将该旋钮,旋转一侧则锁住, 另一面不能切换操作截面.
(二)机器控制按钮介
绍
XPF-W基础培训
(三)开机/关
机
开机
1. 把机器上的电源总开关置于“ON”的位置。
2. 按下[SYSTEM ON(控制电源开)] 按钮启动机器。机器启动后，此时显
示 [Logon] 画面。
3. 用画面显示的键盘上输入[Operator ( 操作者名)] 和[Password]( 密
码)]，选择[Logon]键进行注册,显示操作主画面。
关机
1. 选择[ 主画面] 的[ Shutdown(关机)] 键。显示出关机的确认信息。
2. 选择[OK] 键。机器进入关机状态。
3. 触摸屏的显示消失后，将电源主开关OFF。
XPF-W基础培训

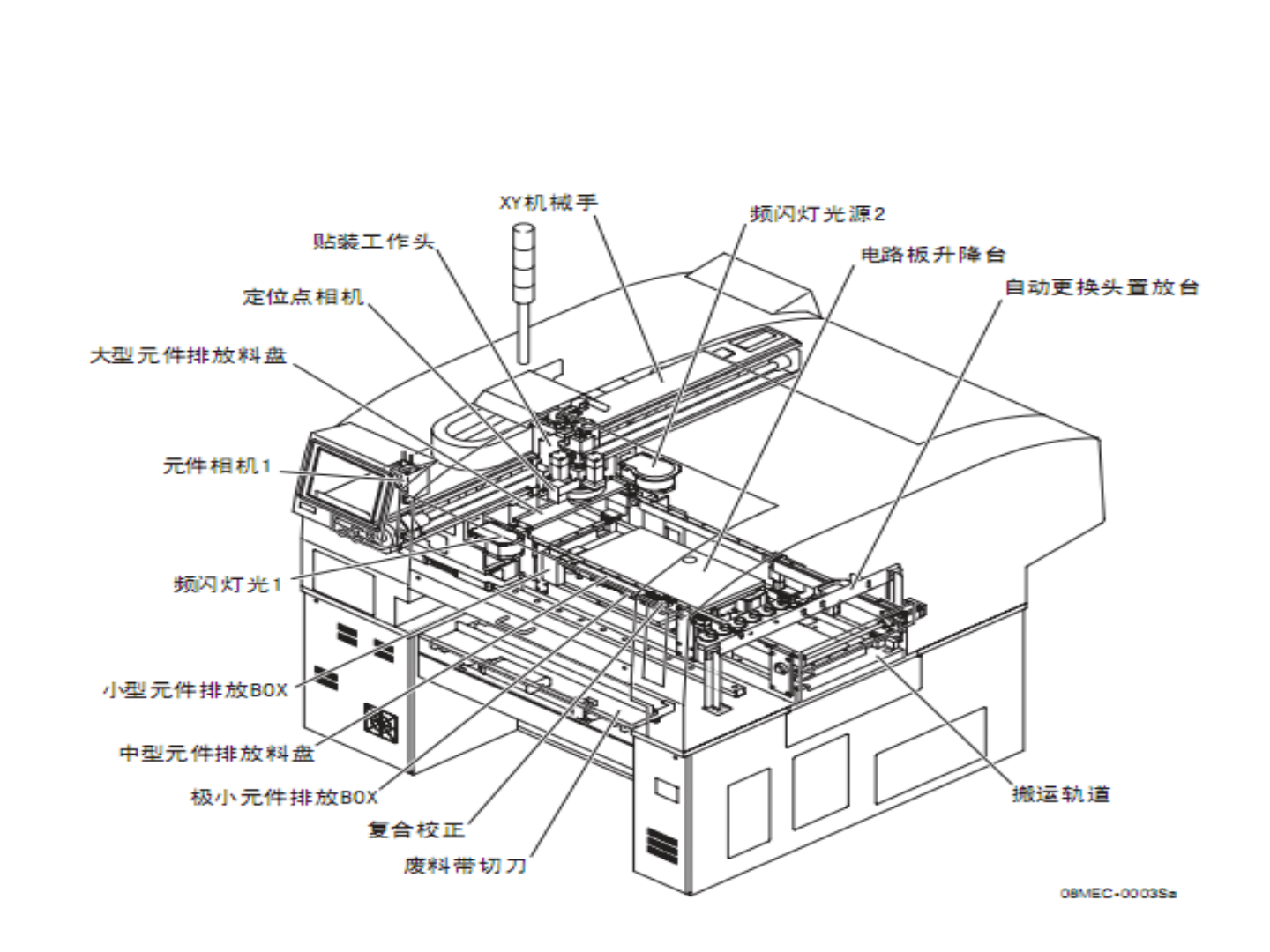

(四)机器的主要
架构
XPF-W基础培训
