注意事 项 : • 当机器在生产中出现以下报 警信息 时 , 为 避免造 成工作 头与机 器其它 部位相 撞 , 损坏工 作头 和 noz zle, 请立即叫技术员处理 . 报警信息 1 报警信息 2 工作头在机器 右侧 处理方法 : 1. 首先确认工作头是 否挂在 Z 轴上 , 此 时将 Z 轴 推到最 上面 , 旋转工 作头 , 装其取 下 . 2. 若不方便取下 , 确认 Z 轴在最 上顶端 的情况 下 , 一 边看工 作头是 否…
不要将手伸入PCB进出口处 卸装MTU、MFU、BTU时不要强拉
不要将手伸入MTU供料托架排出口处
机器生产时不要将头伸入机器内
不要使用坚硬物件触碰操作界面
不要随意使用市场上出售的USB
(一)安全操作隐患注意事项
XPF-W基础培训
注意事
项:• 当机器在生产中出现以下报警信息时,为避免造成工作头与机器其它部位相撞,损坏工作头和
nozzle,请立即叫技术员处理.
报警信息1
报警信息2
工作头在机器
右侧
处理方法:
1.首先确认工作头是否挂在Z轴上,此时将Z轴推到最上面,旋转工作头,装其取下.
2.若不方便取下,确认Z轴在最上顶端的情况下,一边看工作头是否有撞击,一边将轻轻将头向左拉,
确保头上NOZZLE不会撞到机器内其它部位,直到拉到安全位置,将头取下.
3.检查Tape Guide，料带，薄膜有无翘起,重新整理。
确认Z轴,用手拉到最上面
将工作头轻轻旋转取下
注意吸嘴不可和铁块碰到
注意翘起的料带和薄膜
(一)安全操作隐患注意事项
XPF-W基础培训

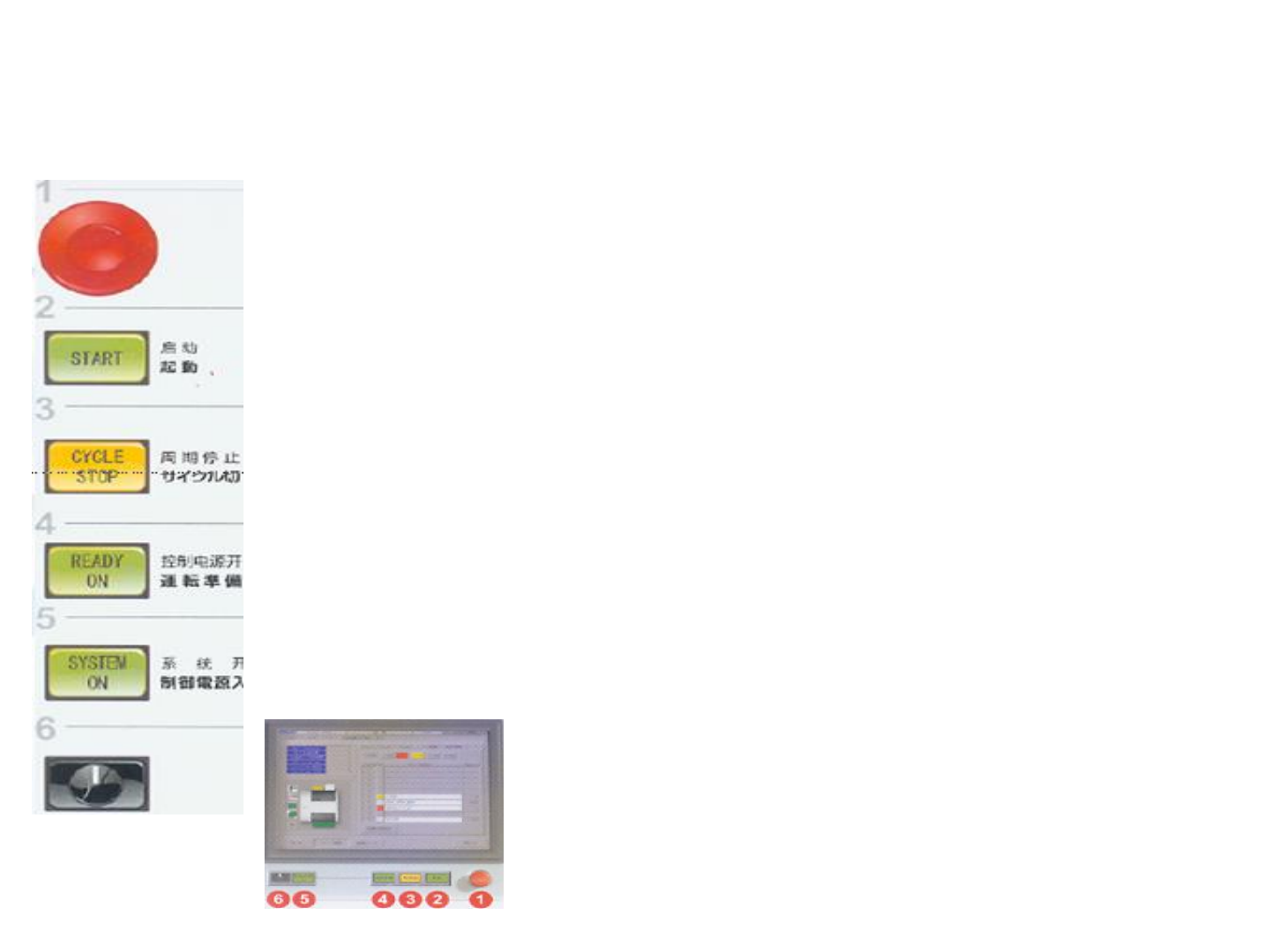

Emergency stop:按下此按钮,机器200V伺服电源立即切断,机器停止所
有正在进行中的动作.此按钮为自锁式结构,解除时需
将此按钮顺时针旋转 弹起.
START:此按键在闪烁状态才有效,闪烁时按下此键机器开始运转.
CYCLE STOP:机器在自动运转中,按下此键后机器在完成当前的运转
动作后停止运转,处于等待启动状态.
READY ON: 启动条件正常时该按钮闪烁，按下该按钮后200V电源进
入伺服系统使机器处于准备状态.
[SYSTEM ON]: 按下该按钮后100V电源进入机器控制软体系统
使机器处于开机状态
SIDE 1&2 ENABLE/LOCK: 将SWITCH(开关旋钮)在两侧可自由切换
操作,如果将该旋钮,旋转一侧则锁住, 另一面不能切换操作截面.
(二)机器控制按钮介
绍
XPF-W基础培训
