Start Co nditio n 的操作指令 点击 s t art co n d i t i o n 显示截 面如下 , 截面 中所显 示的 I / O 都是正 常的状 态机器 才能 正 常的启动运行 , 必须每项 I / O 后面显示都 蓝色的 ” O”, 当有 其中 某项后 面为红 色 的” X” 号 , 则说明该项有问 题 , 要 进行相 关的 检查 , 排 除問題 后方可 运行 . ( 七 ) 生 产 中的基本操作 指令 XP…
Production Data 的操作指令

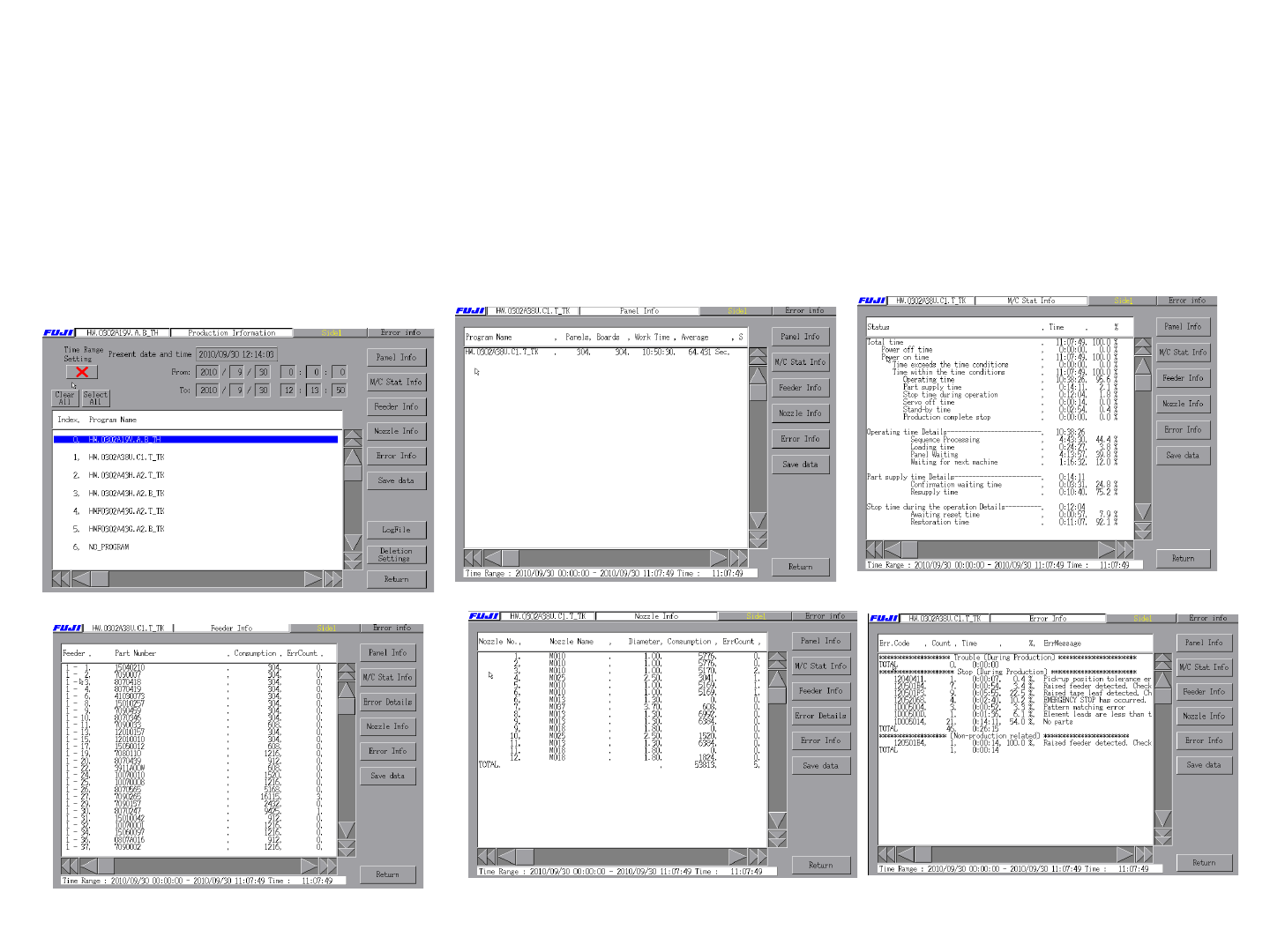

点击production data后,进入1的画面,选中一个程式,点击左上角的”X”号,”X”号
变成”O”形,右侧的命令都变成可以使用状态,输入时间段,分别点击右侧的每
个命令,分别出现截面如2,3,4,5,6图形所示,按下save Data则可保存相关的生产
信息点击Return退出.
1
2 3
4
5 6
(七)生产中的基本操作指令
XPF-W基础培训
Start Condition的操作指令
点击start condition显示截面如下,截面中所显示的I/O都是正常的状态机器才能正
常的启动运行,必须每项I/O后面显示都蓝色的”O”,当有其中某项后面为红色
的”X”号,则说明该项有问题,要进行相关的检查,排除問題后方可运行.
(七)生产中的基本操作指令
XPF-W基础培训
Feeder Data 的操作指令
点击feeder data显示在生产程序中使用的料站状态,进行料站跳过设定的画面.
该截面有两个来源可以进入一个是主画面选择production—feederdata,另一个是从Automatic
画面的setings选择feeder data
在feeder data画面上有3个标签页分别为;List, Details, Pickup Auto Offset.
1.List显示料站信息的一览表,安装元件时与SIC料表进行确认.图 1
2.Details显示料站的详细信息,进行安装元件时的与SIC料表确认以及料站跳过的设定,可直
接将该料站跳过不贴装,在点击则恢复贴装.后面有”O”显示的料站为程式中所有的料站, 当
料用尽时,该站后面的”O”变为”X”号.再点击”X”恢复圆形,告诉机器料已准备完毕.图 2
3. Pickup Auto Offset设定吸取元件位置的补正值,X/Y为该料站的吸件点的偏移方向的补正
值,点击空白处可以输入数值调整便移量,关闭画面前保存该数值.一般设定为自动补正吸取
位置.图 3
1 2 3
(七)生产中的基本操作指令
XPF-W基础培训
