MFU 固定 料站 平台 是装载带装 F eeder 的单元 , 能 够从机 器上装 卸 . 可装载 128 支 ( 以 8mm 宽 计算前 侧 6 4 + 后侧 6 4) 智能 Fe e de r . MTU - A(XP F- W 选项 ) 是在自动运转中供应给机 器料盘 元件的 单元 . 是只 可在 2 侧装 载的可 脱卸式 机器 . 可以 装载 20 种 t ra y s+2 0 种 8 m mFe eder . BTU - A…
XY 机械手
在XY机械手上装有贴装工作头,旋转式自动更换头Revolver12支吸嘴和单吸嘴,可向X方
向以及Y方向移动.
贴装工作头
在贴装工作头上装有定位相机.
在更换头上安装的吸嘴,由Q轴,Z 轴和R轴的独立马达来控制.
自动更换头置放台
根据吸取的元件的大小形状可以搭载单吸嘴、旋转自动更换头或者机械夹头.
注意事项：
1.长时间运转后,马达有可能处于非常高温的状态.请不要用手触摸.
2.用手移动X,Y 机械手的时候,注意不要与工作头干涉,必须抓住手柄进行.
3.用手移动X,Y 机械手的时候,注意不要将挂钩与其他地方干涉.
(四)机器的主要架构
XPF-W基础培训

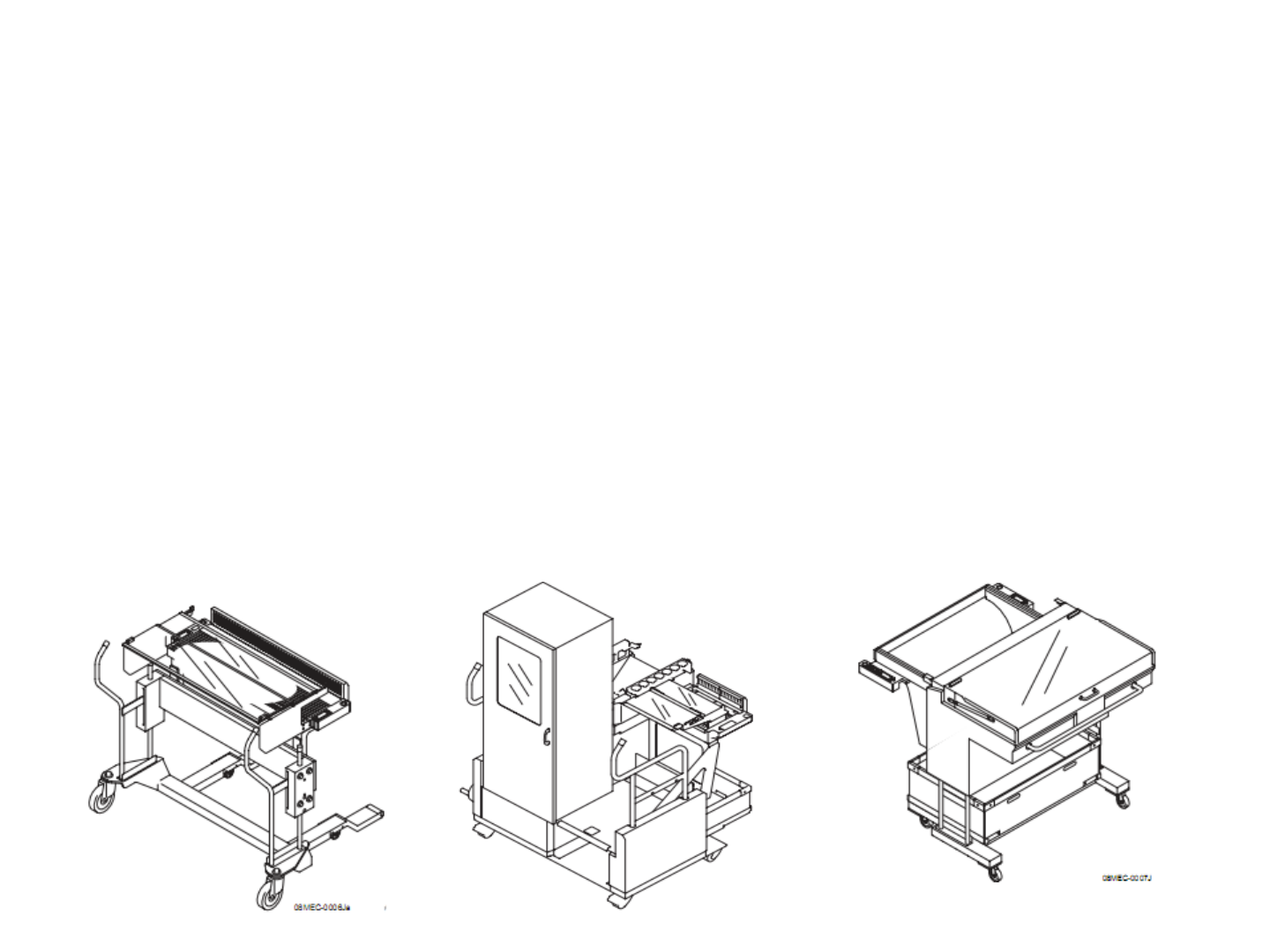

MFU固定料站平台
是装载带装Feeder的单元,能够从机器上装卸.
可装载128支(以8mm宽计算前侧64+后侧64)智能Feeder.
MTU-A(XPF-W 选项)
是在自动运转中供应给机器料盘元件的单元.是只可在2侧装载的可脱卸式机器.可以装载20种
trays+20种8mmFeeder.
BTU-A(XPF-W 选项)
将搭载了料盘元件的平板式料盘搬送到机器本体内.是只可在2 侧装载的可脱卸式机器.可装载5种
Trays只有在2侧可以装载.
MFU
MTU
BTU
(四)机器的主要架构
XPF-W基础培训
1:FUJI标志
显示控制软件版本
蜂鸣器OFF
保存操作画面
保存相机影像
2:当前使用的生产程序名称
3:当前显示的画面名称
4:有效操作面板侧
5:历史信息
显示错误信息
显示重新取入影像的信息
6:检查维修保养时期
到了维修保养时期会闪烁黄色“!”并且可以点击,
显
示保养项目
7:主区域
(五)操作面板的介
绍
1 2 3 4 5 6
7
