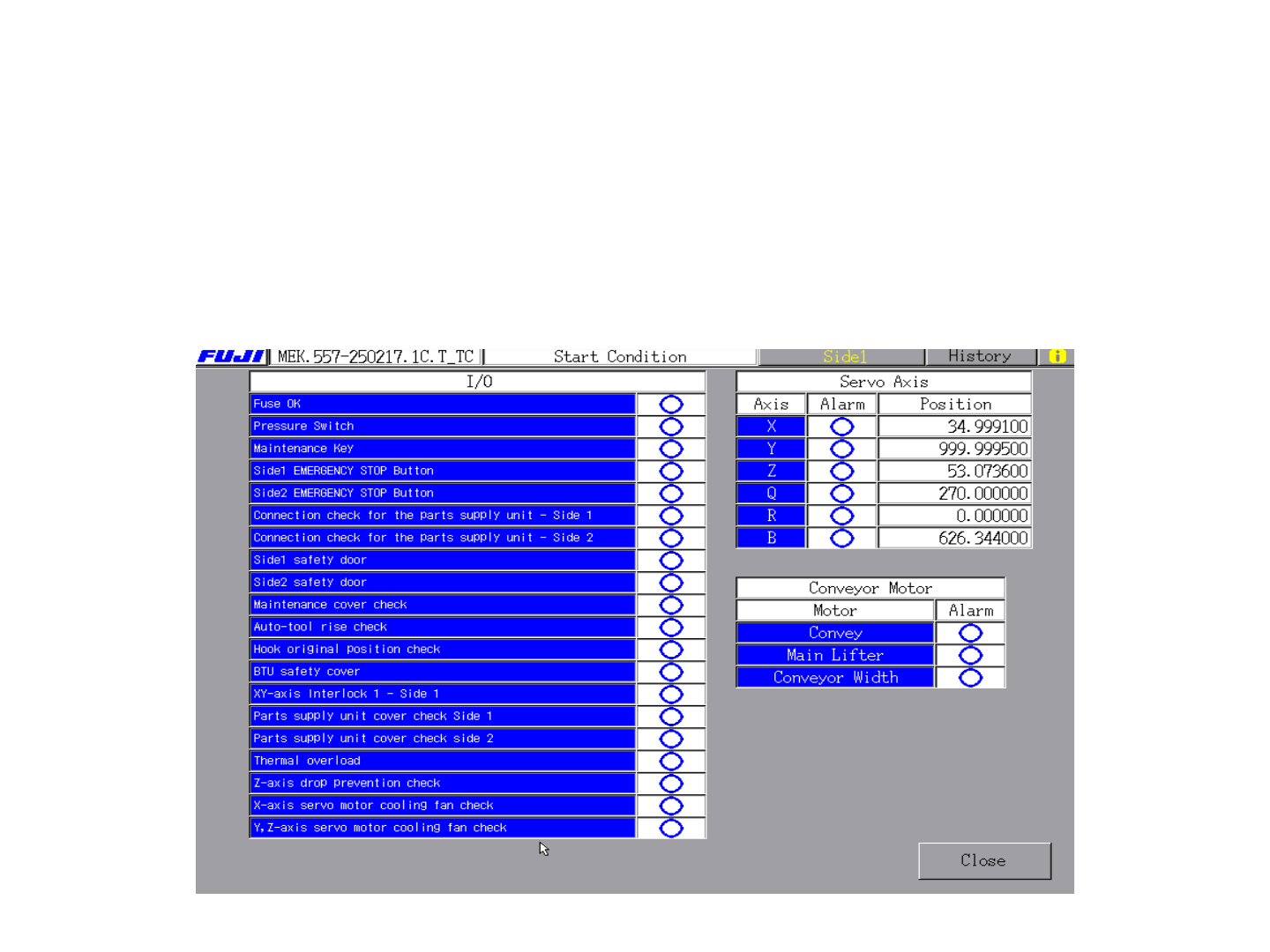

Start Condition的操作指令
点击start condition显示截面如下,截面中所显示的I/O都是正常的状态机器才能正
常的启动运行,必须每项I/O后面显示都蓝色的”O”,当有其中某项后面为红色
的”X”号,则说明该项有问题,要进行相关的检查,排除問題后方可运行.
(七)生产中的基本操作指令
XPF-W基础培训
Feeder Data 的操作指令
点击feeder data显示在生产程序中使用的料站状态,进行料站跳过设定的画面.
该截面有两个来源可以进入一个是主画面选择production—feederdata,另一个是从Automatic
画面的setings选择feeder data

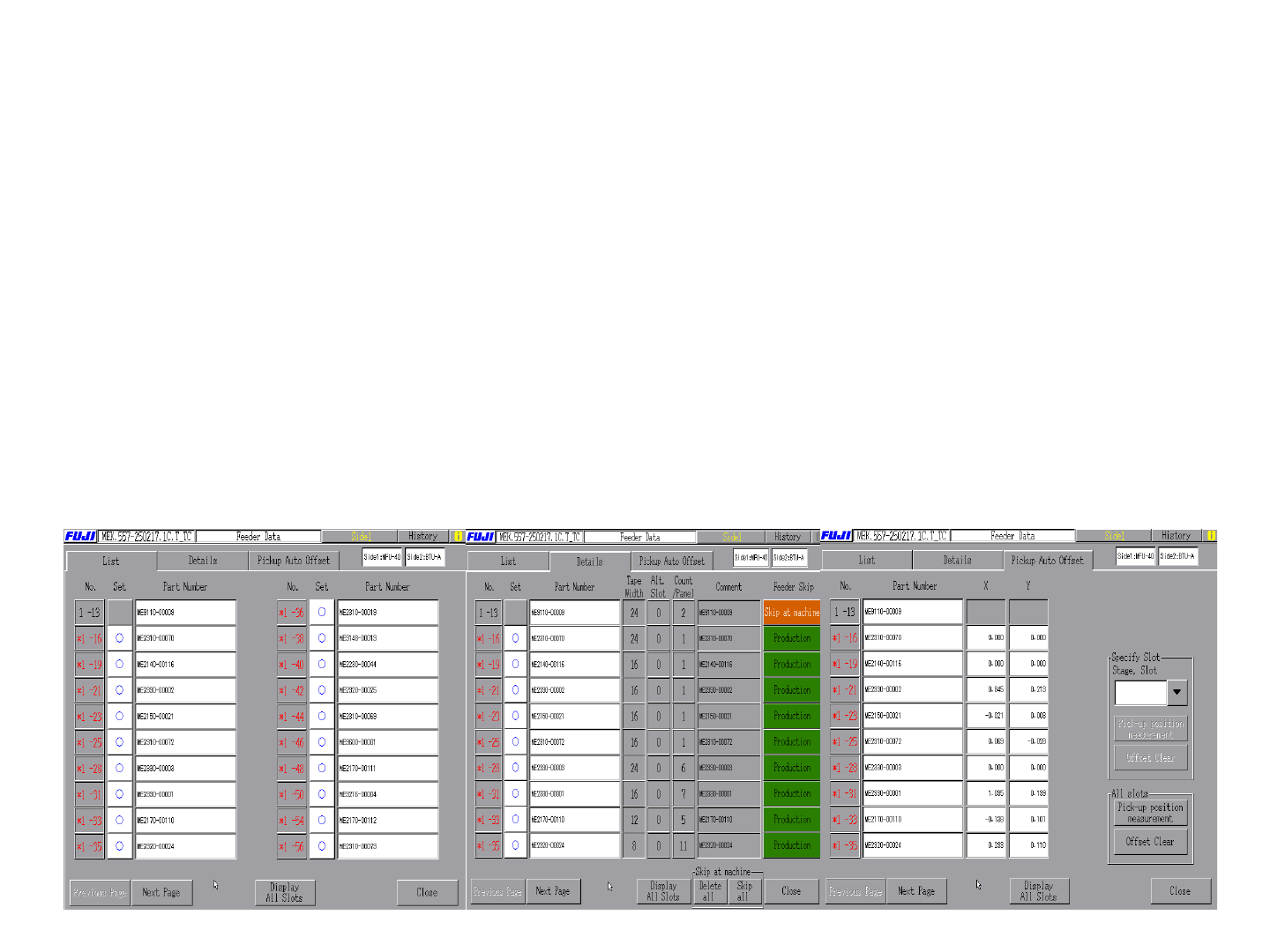

在feeder data画面上有3个标签页分别为;List, Details, Pickup Auto Offset.
1.List显示料站信息的一览表,安装元件时与SIC料表进行确认.图 1
2.Details显示料站的详细信息,进行安装元件时的与SIC料表确认以及料站跳过的设定,可直
接将该料站跳过不贴装,在点击则恢复贴装.后面有”O”显示的料站为程式中所有的料站, 当
料用尽时,该站后面的”O”变为”X”号.再点击”X”恢复圆形,告诉机器料已准备完毕.图 2
3. Pickup Auto Offset设定吸取元件位置的补正值,X/Y为该料站的吸件点的偏移方向的补正
值,点击空白处可以输入数值调整便移量,关闭画面前保存该数值.一般设定为自动补正吸取
位置.图 3
1 2 3
(七)生产中的基本操作指令
XPF-W基础培训

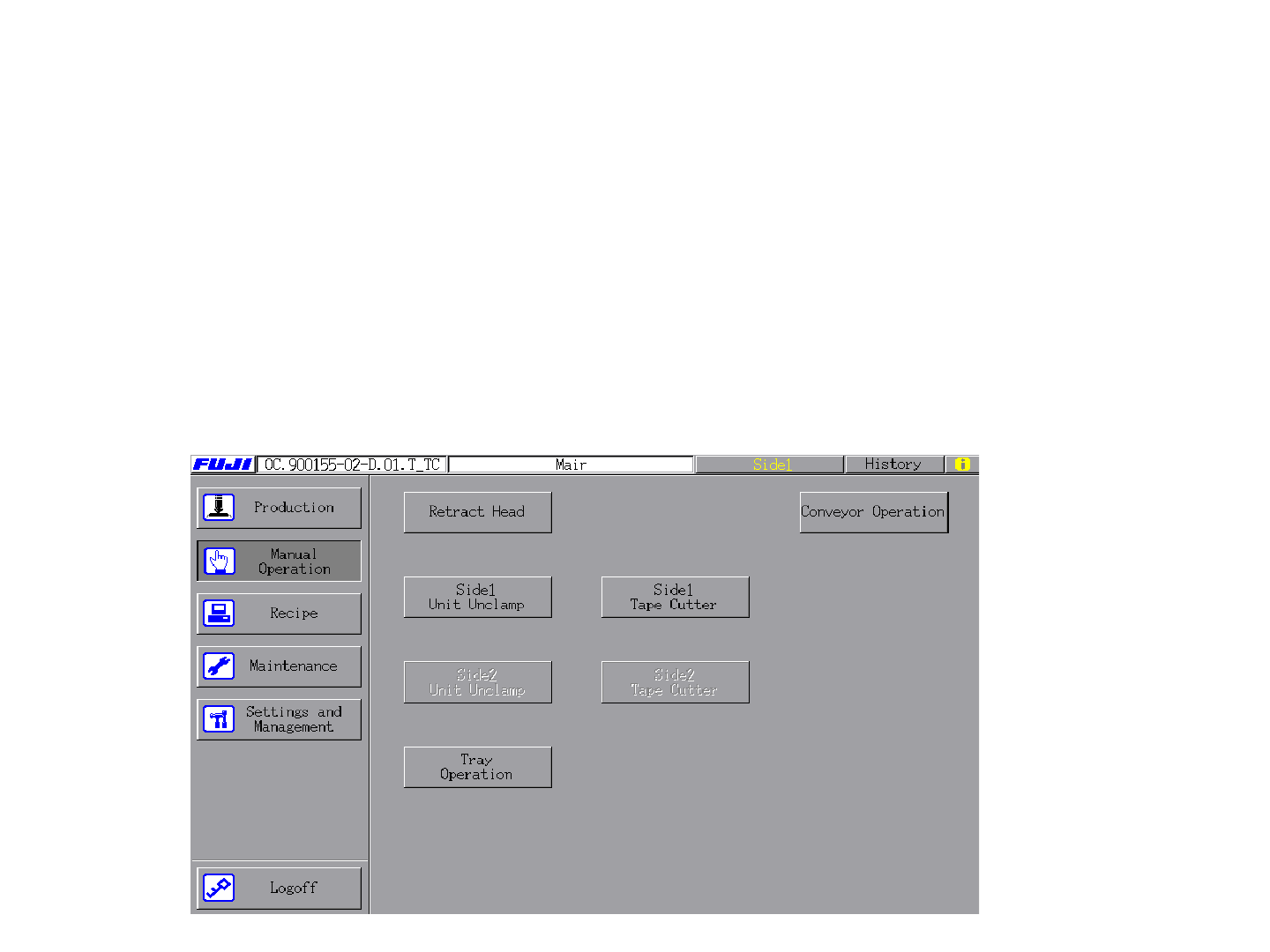

Retract Head操作命令的使用
点击Retract Head, START按钮闪烁,按下start,则工作头会自动移到原点的位置
Tape Cutter Stage1/2操作命令的使用
当在SIDE1侧操作机器,则Tape Cutter Stage1命令可使用,按下该命令, START
灯闪烁,按下start ,stage1侧的切刀作一次切料带的动作
(七)生产中的基本操
作指令
XPF-W基础培训
