1. 点击 【 Mac h ine inf o( 机器信息 ) 】显示机器 的信 息 . 选择 【 St age2( 供料平台 2) 】点击 要补充 元件的 料槽 NO. 2. 点击料站一览表下面 的 【 T ray Ex c hange( 更换料盘 ) 】 3. 电磁锁定解除 , 打开 BT U 的安全 门 4. 根据料站显示板上的 号码安 放 L 形 挡块进 行料盘 定位 注意： 安 装时将 箭头的 前端” “与料站显示板上的 号码…

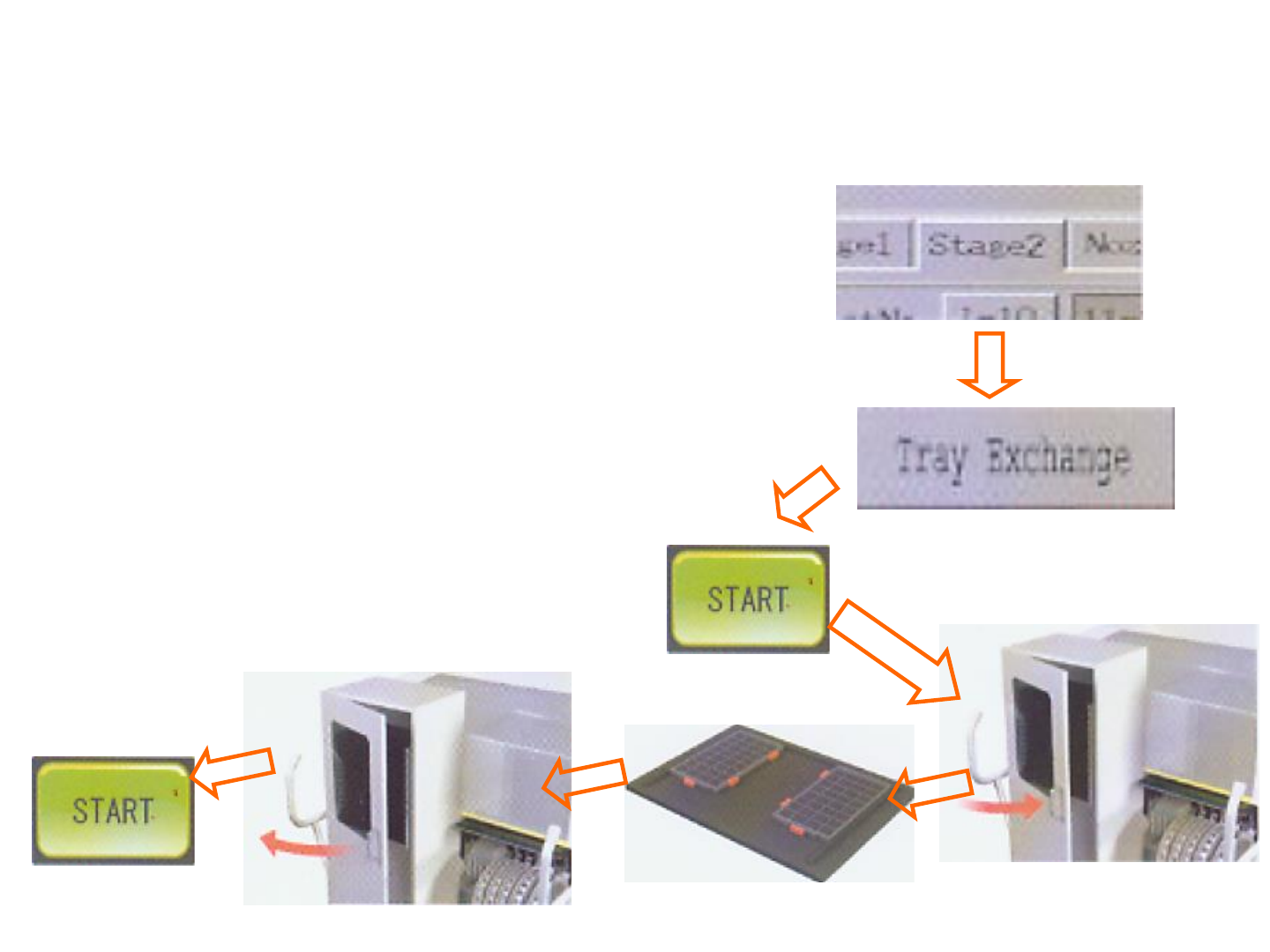

1.点击【Machine info(机器信息)】显示机器的信息.
选择【Stage2(供料平台2)】点击要补充元件的料槽NO.
2.点击料站一览表下面的【Tray Exchange(更换料盘)】
3.按下闪烁的【START(启动)】按钮
4.电磁锁定解除，打开MTU的安全门
5.在相应的料站中补充料盘，并用磁块固定
6.关闭安全门
7.按下闪烁的【START(启动)】按钮.换料结束.
(六)基本操作
XPF-W基础培训
TRAY(MTU-A)换料步
骤

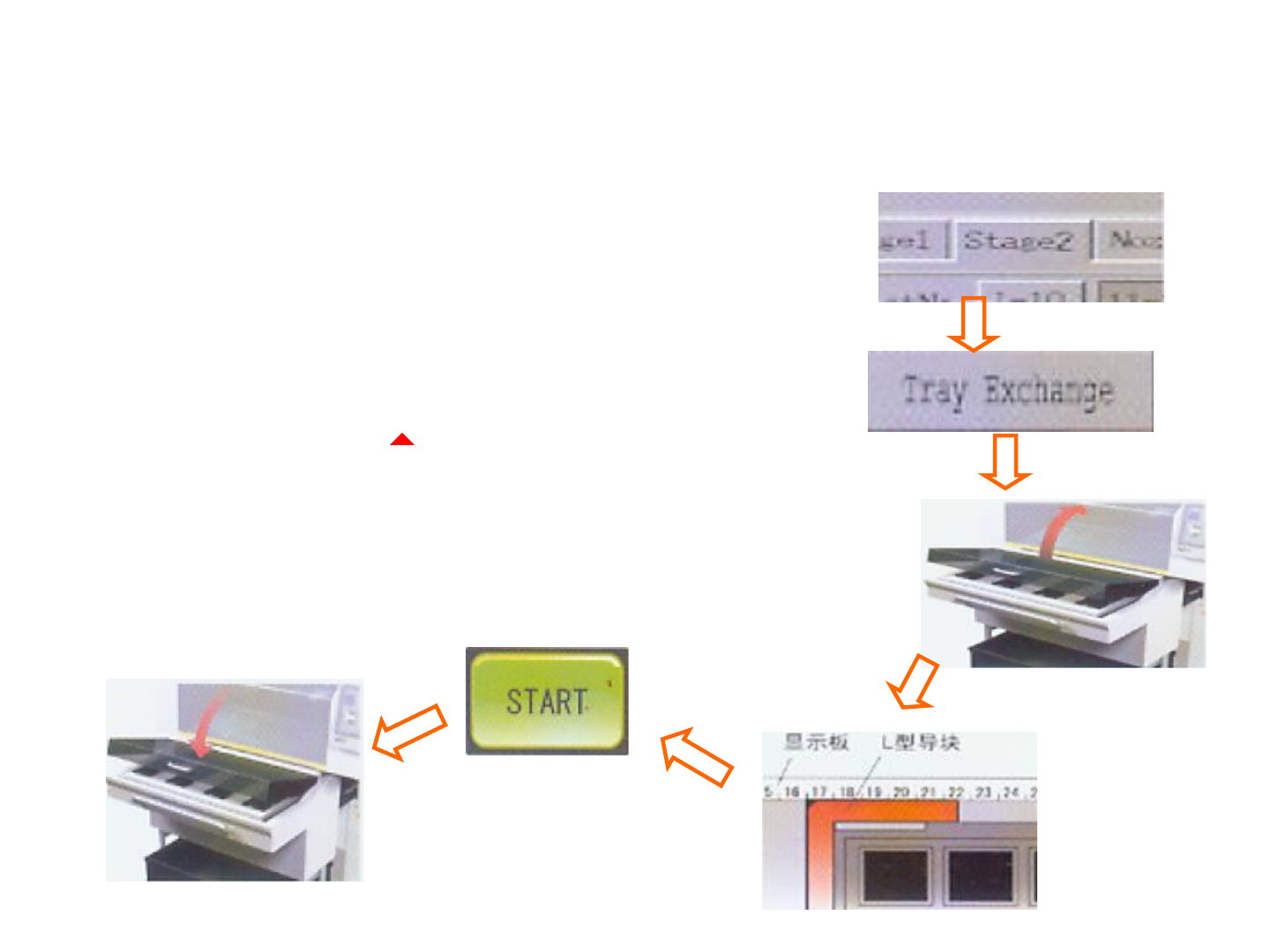

1.点击【Machine info(机器信息)】显示机器的信息.
选择【Stage2(供料平台2)】点击要补充元件的料槽NO.
2.点击料站一览表下面的【Tray Exchange(更换料盘)】
3.电磁锁定解除,打开BTU的安全门
4.根据料站显示板上的号码安放L形挡块进行料盘定位
注意：安装时将箭头的前端” “与料站显示板上的号码吻合，在
显示板和L字块之间不能有间隙,并用小型定位块进行固定以使料
盘不要移动
5.关闭安全门
6.按下[启动]按钮
(六)基本操作
XPF-W基础培训
TRAY (BTU-A)换料步骤
(七)生产中的基本操
作指令
XPF-W基础培训
