(七)生产中的基本操
作指令
XPF-W基础培训
Automatic中的操作指令

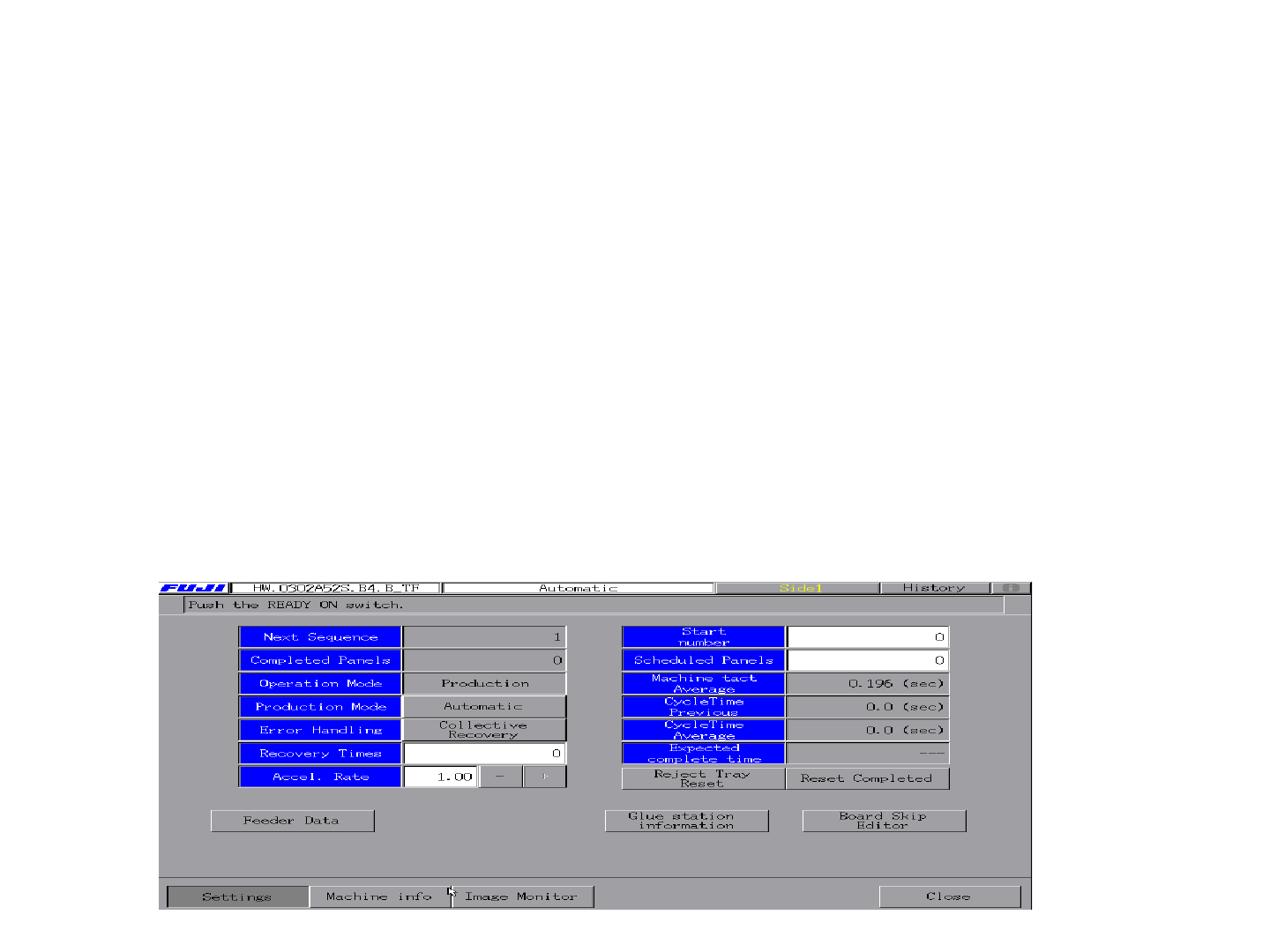

1.点击[Automatic(自动)] 选择【Settings(设定)】画面解释.
Next Sequence 表示下一步执行的顺序;Completed Panels表示当前生产的片数;
Operation Mode 当前生产的模式;Production Mode动作模式,点击选择的动作模式后可
以变更动作模式有四种分别为；①.Automatic表示自动置件，②.Step Cycle半自动置
件,即动一步就停下来, ③.Stop Sequence半自动置件，④.Pause半自动置件.在自动运
行中不可变更；Error Handling表示当前的补件模式；Recovery Times表示补键次数,
点击空白处直接输入数字范围0—9一般使用0；Accel.Rate代表机器的整体速度,选择
[+][-]按键或点击空白处可直接输入0.01到1之间增减速度. Start number开始贴装的步
骤,Scheduled panels表示预设定生产片数;Machine tact Average表示贴装一颗元件的需
要的时间; Cycle Time Previous生产前一片基板的时间;Cycle Time Average表示平均生
产一片基板的时间; Expected complete time预设定生产片数结束的时间;Reset
Completed表示清除生产片数;Reset Completed排除元件位置的设定.
(七)生产中的基本操作指令
XPF-W基础培训
Nozzle Editor 的操作指令
Nozzle Editor该功能进行安装在机器上的Revolver(旋转自动更换头)的吸嘴和单吸嘴的吸嘴管理

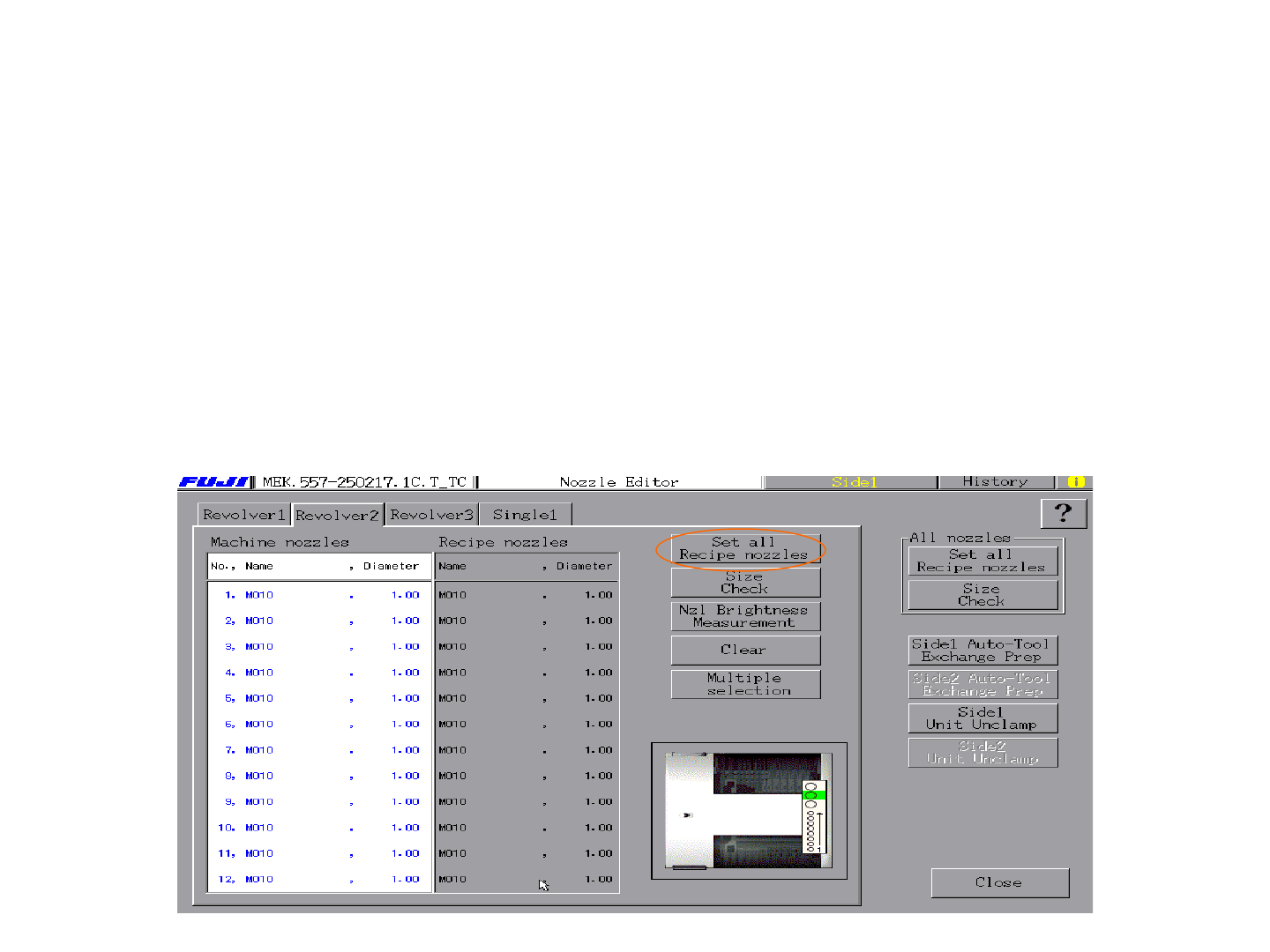

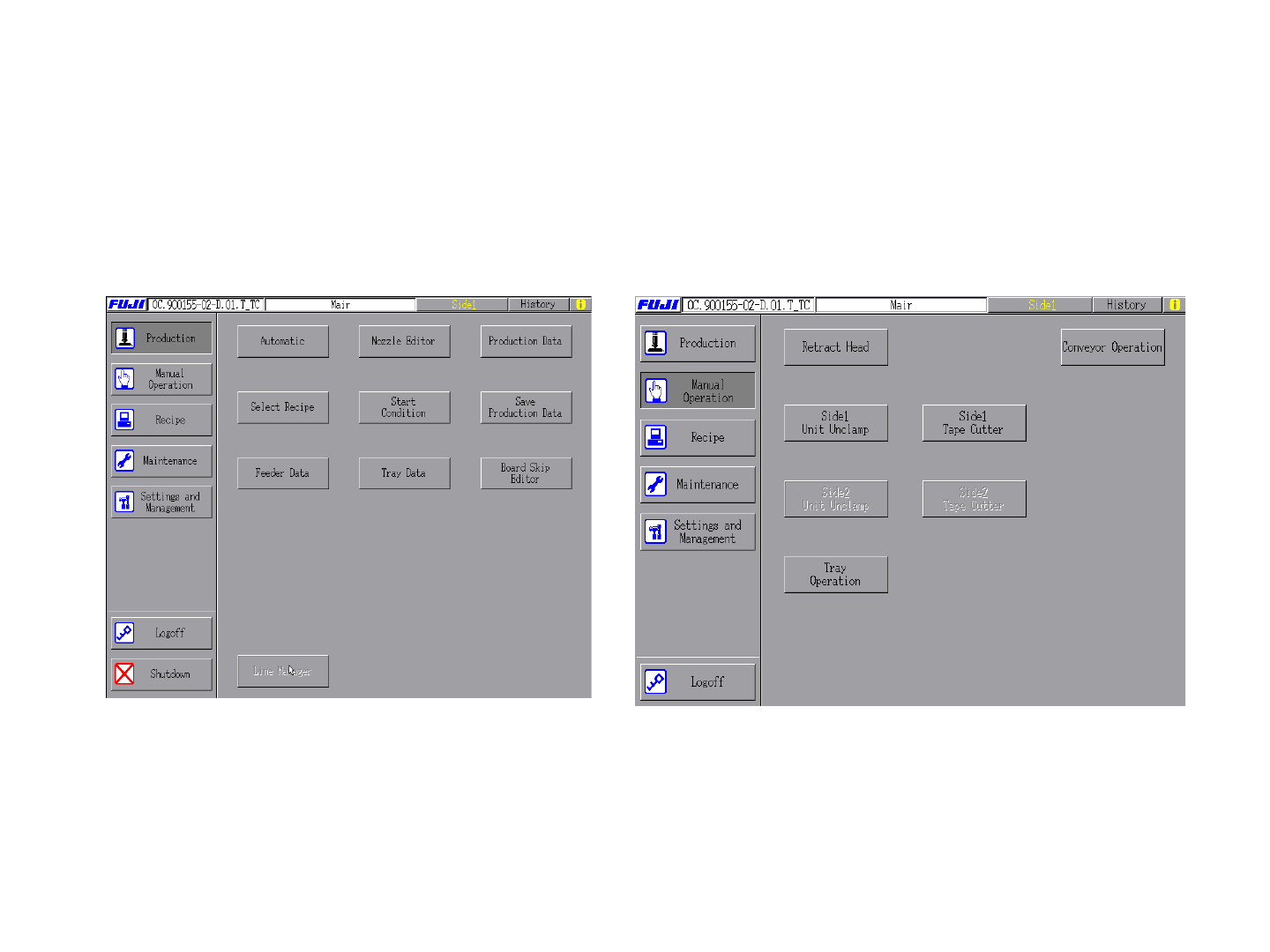

1.点击production选择nozzle editor进入以下画面
2.当选定一个程式后,可以按下set all Recips nozzles,设定左侧机台上的每个吸嘴的尺寸,于右侧程
式中的一致(必须与实际安装的吸嘴相符）将生产程序中设定的吸嘴设定到revolver贴装吸嘴中
Nozzle check 检查吸嘴尺寸；
Nzl Brightness Measurement：测定吸嘴亮度，可以对每个吸嘴单元分别测定
Side1/side2侧更换吸嘴的时候按下。
(七)生产中的基本操
作指令
XPF-W基础培训
