1. 点击 【 Mac h ine inf o( 机器信息 ) 】显示机器 的信息 . 选择 【 St age2( 供料平台 2) 】点击 要补充 元件的 料槽 N O. 2. 点击料站一览表下面 的 【 T ray Ex c hange( 更换料盘 ) 】 3. 按下闪烁的【 ST ART ( 启动 ) 】 按钮 4. 电磁锁定解除，打开 M T U 的安 全门 5. 在相应的料站中补充 料盘， 并用磁 块固定 6. 关闭安全门 7.…

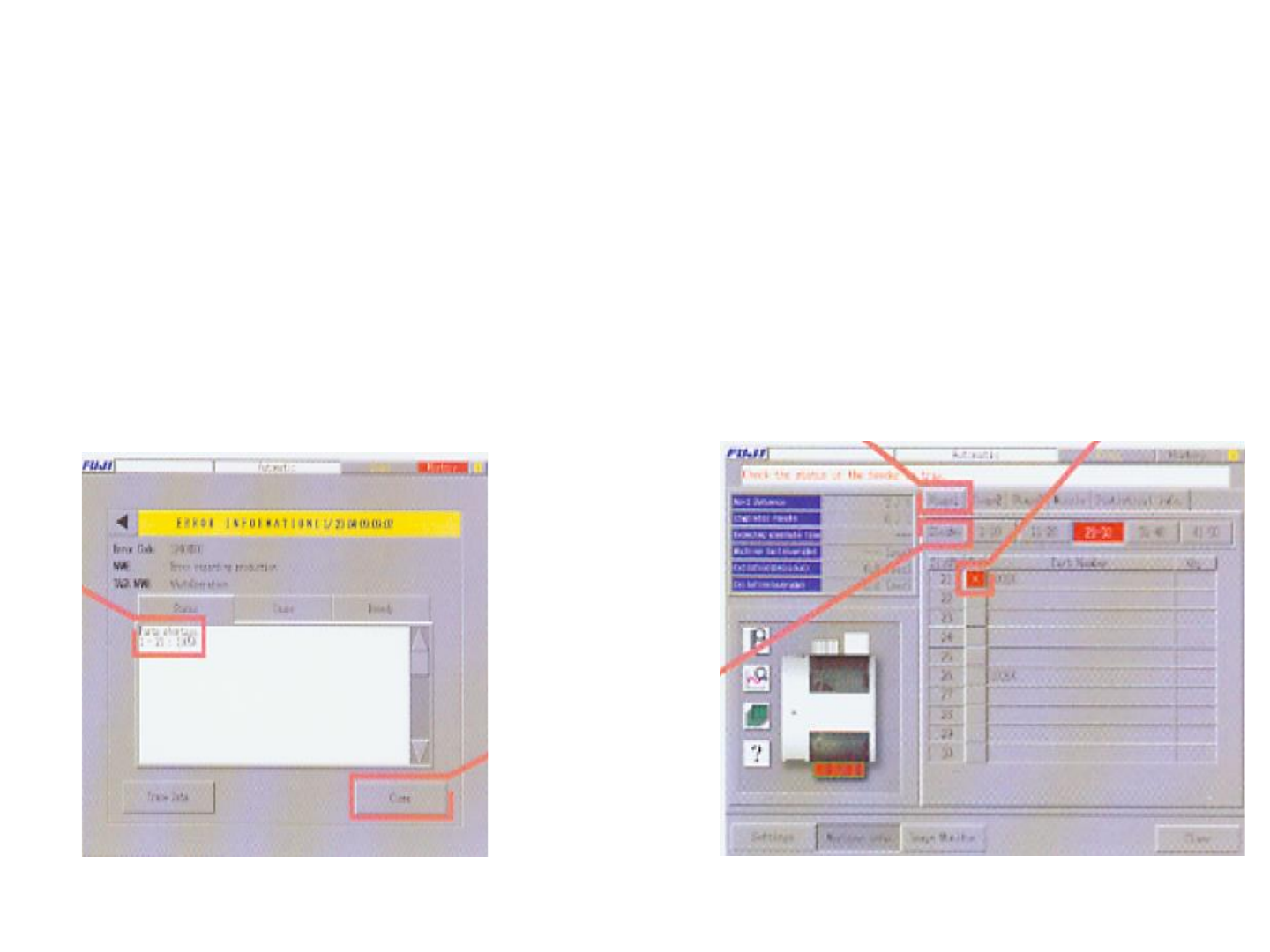

当生产中的供料器元件需要补充时,会显示以下向导画面：
料尽的
供料器
按下
[Close]
搭载了供料
器的平台
(Stage1、2、3)
供料器安装后
[X]自动变为[O]
要确认
供料器
状态的
料槽
(SlotNO)
(六)基本操作
XPF-W基础培训
补充供料器报警界面
1.点击【Machine info(机器信息)】显示机器的信息.
选择【Stage2(供料平台2)】点击要补充元件的料槽NO.
2.点击料站一览表下面的【Tray Exchange(更换料盘)】
3.按下闪烁的【START(启动)】按钮
4.电磁锁定解除，打开MTU的安全门
5.在相应的料站中补充料盘，并用磁块固定
6.关闭安全门
7.按下闪烁的【START(启动)】按钮.换料结束.
(六)基本操作
XPF-W基础培训
TRAY(MTU-A)换料步
骤
1.点击【Machine info(机器信息)】显示机器的信息.
选择【Stage2(供料平台2)】点击要补充元件的料槽NO.
2.点击料站一览表下面的【Tray Exchange(更换料盘)】
3.电磁锁定解除,打开BTU的安全门
4.根据料站显示板上的号码安放L形挡块进行料盘定位
注意：安装时将箭头的前端” “与料站显示板上的号码吻合，在
显示板和L字块之间不能有间隙,并用小型定位块进行固定以使料
盘不要移动
5.关闭安全门
6.按下[启动]按钮
(六)基本操作
XPF-W基础培训
TRAY (BTU-A)换料步骤
