XPF-w 操作培训.pdf.pdf - 第23页
Co n v ey or Ope r ati on 操作命 令的使 用 点击 Conv ey or O pera ti on 显示以下截面 , 点击 In -Li fter Up/Dow n 可以升起和 降下轨道前端的夹板机构 , 点击 Mai n-Li fter U p/Dow n 可以升起和降下轨道中 间的主夹板机构 , 点击 Mai n S t opper U p/Dow n 可以升起和降下轨道主夹板机 构前端的档块机构 , 点击…

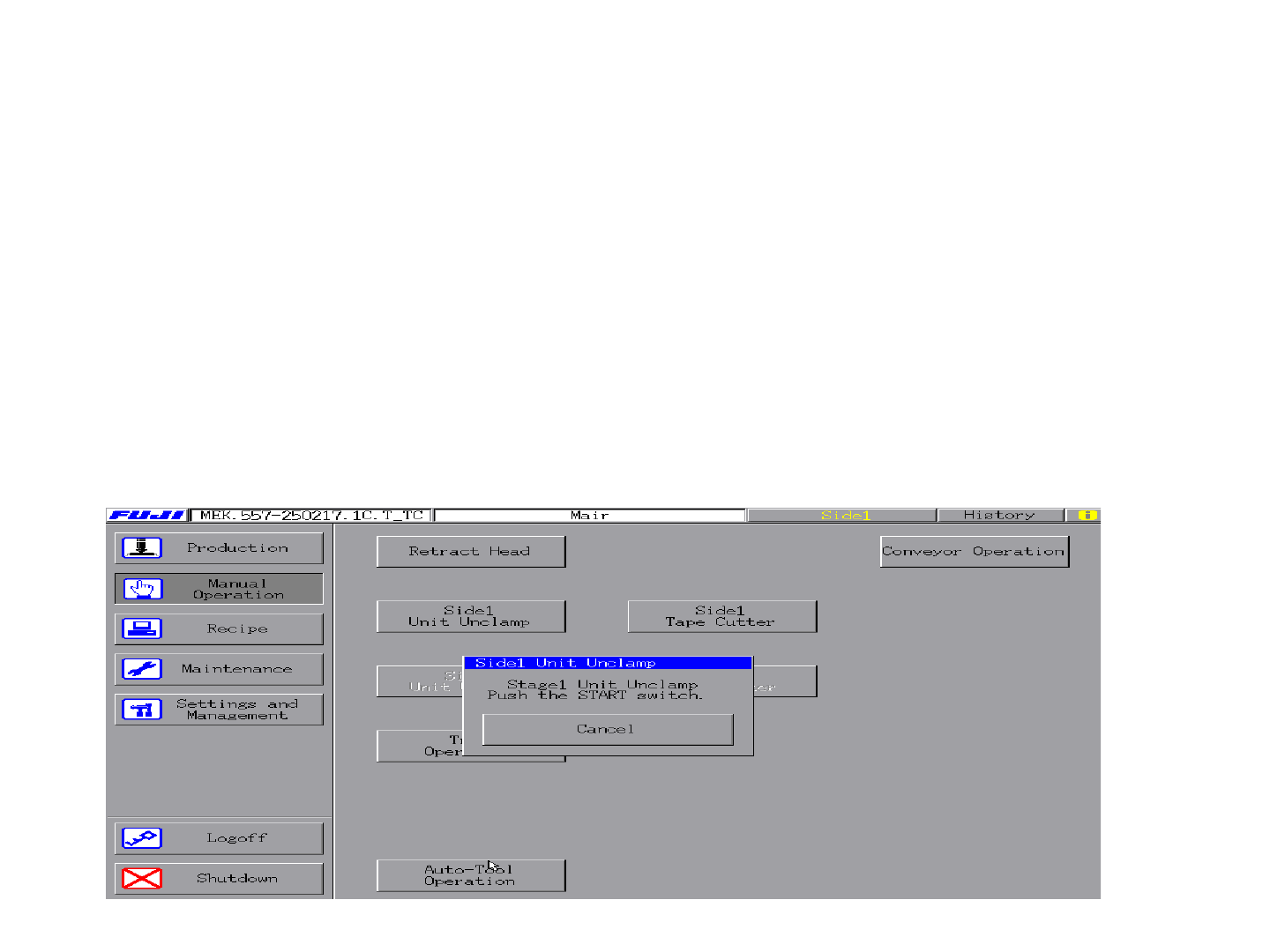

Side l /Side 2 Unit Unclamp的操作指令
当在SIDE1侧操作机器时,则Side l Unit Unclamp命令可使用, Side2不可使用.画面如下,该
指令只能在有操作权的一侧可以操作
1. 点击Side l Unit Unclamp,则START灯在闪烁,按下start ,松开机器前侧的MFU慢慢
的将MFU从机器中拉出.
2. 将MFU慢慢的推入机器中，点击Side l Unit Unclamp按下start加紧MFU.
(七)生产中的基本操
作指令
XPF-W基础培训

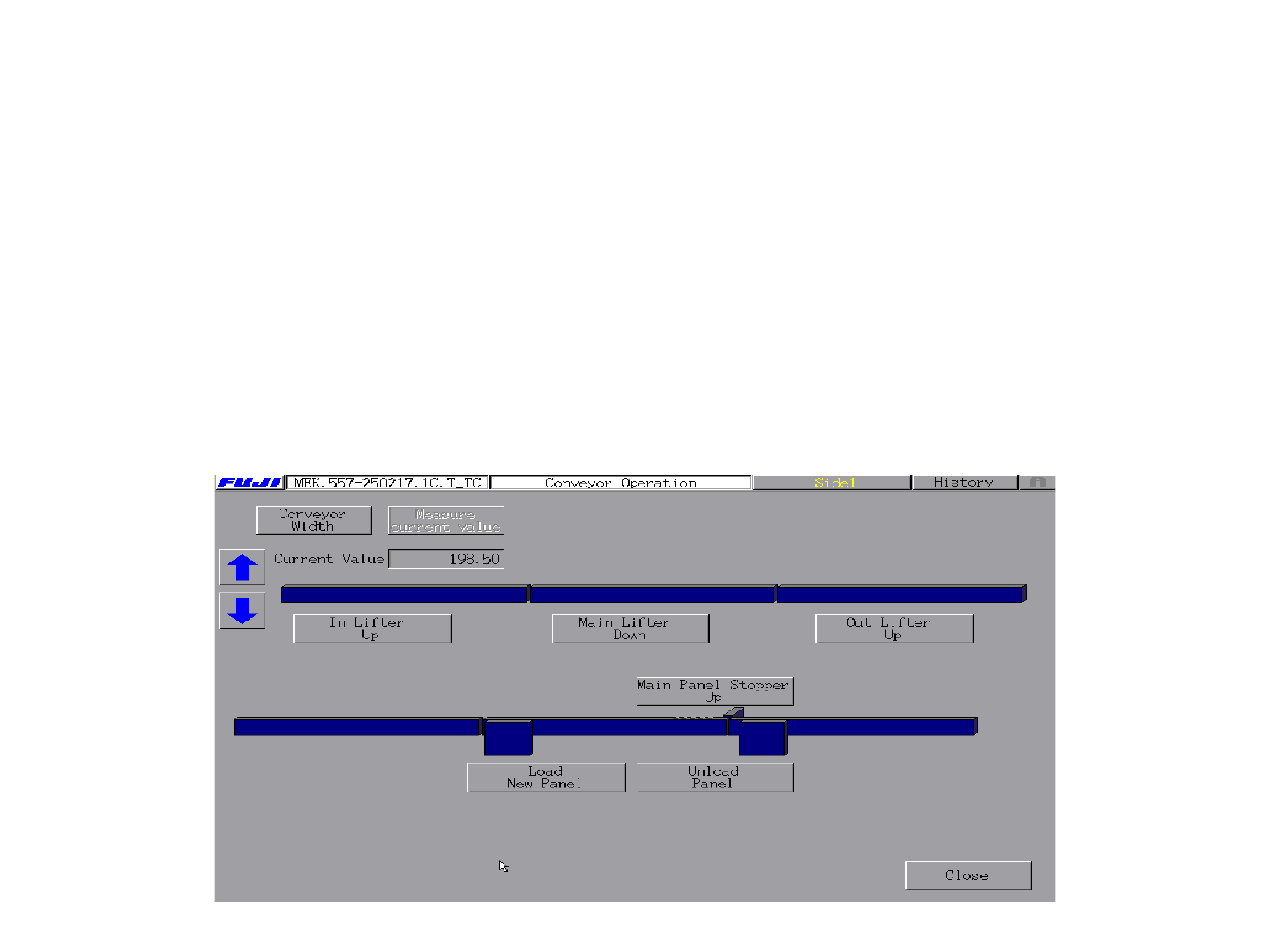

Conveyor Operation操作命令的使用
点击Conveyor Operation显示以下截面,点击In-Lifter Up/Down可以升起和
降下轨道前端的夹板机构,点击Main-Lifter Up/Down可以升起和降下轨道中
间的主夹板机构,点击Main Stopper Up/Down可以升起和降下轨道主夹板机
构前端的档块机构,点击Motor On/Off可以驱动和停止轨道马达,点击Motor
Decel On/Off则可以驱动和停止减速马达,点击Load New Panel/Unload Panel
可以作进板和出板动作,点击Conveyor Width自动轨道调整.
(七)生产中的基本操作指令
XPF-W基础培训
日常生产操作相关
1. 在生产中feeder指示灯为绿灯状态时,严禁将feeder取出.
2. 切换feeder pitch前必须拉起Clamp lever断电.
3. 材料安装时必须将料带胶膜适中拉紧.
4. 胶膜不能斜放于滚轮上.
5. 供料位置不对(非原点或未到定位线),在上料前必须确认.
6. Feeder异常报警时,当feeder拉出后必须将前端多余废料带用剪刀剪掉,
才可再推入供料平台.
7. 接料带处间距不当,造成进格异常取料报警等现象.
8. 在备料时feeder前端料带露出部分必须用剪刀剪除.
9. 严禁手撕料带,会造成feeder盖变形等原因.
10.Feeder间距设定是否正确,上料前必须检查.
11.上料或对料后料卷必须挂靠于侧面的托架销上.
12.接料时应避免超出料盘直经以防卡带.
13.接料带时上胶膜不可打结.
14.Feeder下料时,应放在备料台(供电)上,将料带后退,不可于线外直接拉
扯料带或胶膜.
15.Feeder需轻取轻放.
(八) NXT&XPF日常使用注
意事项
XPF-W基础培训
