电缆类 型 备 注 长度 [ m ] 目 标 产品型 号 31 F A S TECH E zi-SER V O S T C S V O - S- 00 1 F 1 C S V O - S- 002 F 2 C S V O - S- 003 F 3 C S V O - S- 005 F 5 C S V O - S- 00 1 M 1 C S V O - S- 002 M 2 C S V O - S- 003 M 3 C S V O - S…
●系列配置[86mm电机驱动器]
信号线
编码器延长线
电机延长线
电源线
运动控制器网络运动控制器
30
FASTECH Ezi-SERVO ST
20m
20m
20m
2m
0.3m (基本长度)
0.3m (基本长度)
电缆类型最大长度备注
① 信号线
② 编码器延长线
③ 电机延长线
④ 电源线
编码器基本电缆
电机基本电缆
连接在电机上的基本电缆
选项（单独出售）
编码器基本电缆
电机基本电缆
1. 配件
连接器
这些是用于驱动电缆的连接器规格。
商家
电源
(CN4)
Terminal BlockPTR
电机
驱动器端
(CN3)
Terminal BlockPTR
电机端
Housing
MOLEX
Terminal
编码器
(CN2)
Housing
MOLEX
Terminal
Housing
JST
Terminal
信号
(CN1)
Connector
3M
Connector Cover
※ 以上连接器随产品提供。如果您正在使用其他部件，请确保它们符合规格。
项目标产品型号
驱动器端
编码器端
AK950-2
AK950-4
5557-04R
5556T
51353-1000
56134-9000
SMP-09V-NC
SHF-001T-0.8BS
10126-3000PE
10320-52A0-008
武汉星之雨科技有限公司
www.whxzy-tech.com
电缆类型备注
长度 [m]目标
产品型号
31
FASTECH Ezi-SERVO ST
CSVO-S-001F1
CSVO-S-002F2
CSVO-S-003F3
CSVO-S-005F5
CSVO-S-001M1
CSVO-S-002M2
CSVO-S-003M3
CSVO-S-005M5
2. 选项
① 信号线
这些是连接Ezi-SERVO ST 驱动器和其他输入/输出设备的电缆。
最大长度 : 20m
普通电缆
机器人电缆
驱动器 - I/O设备连接
② 编码器延长线
这些是连接Ezi-SERVO ST 驱动器和编码器的电缆。
CSVO-E-001F1
CSVO-E-002F2
CSVO-E-003F3
CSVO-E-005F5
CSVO-E-001M1
CSVO-E-002M2
CSVO-E-003M3
CSVO-E-005M5
驱动器 - 基本编码器电缆连接
电缆类型备注
长度 [m]目标
产品型号
最大长度 : 20m
普通电缆
机器人电缆
这些是连接Ezi-SERVO ST 驱动器和电机的电缆。
驱动器 - 基本电机电缆连接
CSVP-M-001F1
CSVP-M-002F2
CSVP-M-003F3
CSVP-M-005F5
CSVP-M-001M1
CSVP-M-002M2
CSVP-M-003M3
CSVP-M-005M5
* 如果您需要的电缆长度(以1m为单位)不在表中列出，请联系FASTECH了解更多信息。
③ 电机延长线
电缆类型备注
长度 [m]目标
产品型号
最大长度 : 20m
普通电缆
机器人电缆
这些是连接Ezi-SERVO ST 驱动器和电源的电缆。
电缆类型备注
驱动器 - 电源连接
CSVP-P-001F1
普通电缆
最大长度 : 2m
CSVP-P-002F2
CSVP-P-001M1
机器人电缆
CSVP-P-002M2
④ 电源线
长度 [m]目标
产品型号
* 如果您需要的电缆长度(以1m为单位)不在表中列出，请联系FASTECH了解更多信息。
* 如果您需要的电缆长度(以1m为单位)不在表中列出，请联系FASTECH了解更多信息。
武汉星之雨科技有限公司
www.whxzy-tech.com
EXT_GND
EXT_24VDC
F.GND
F.GND
F.GND
5VDC

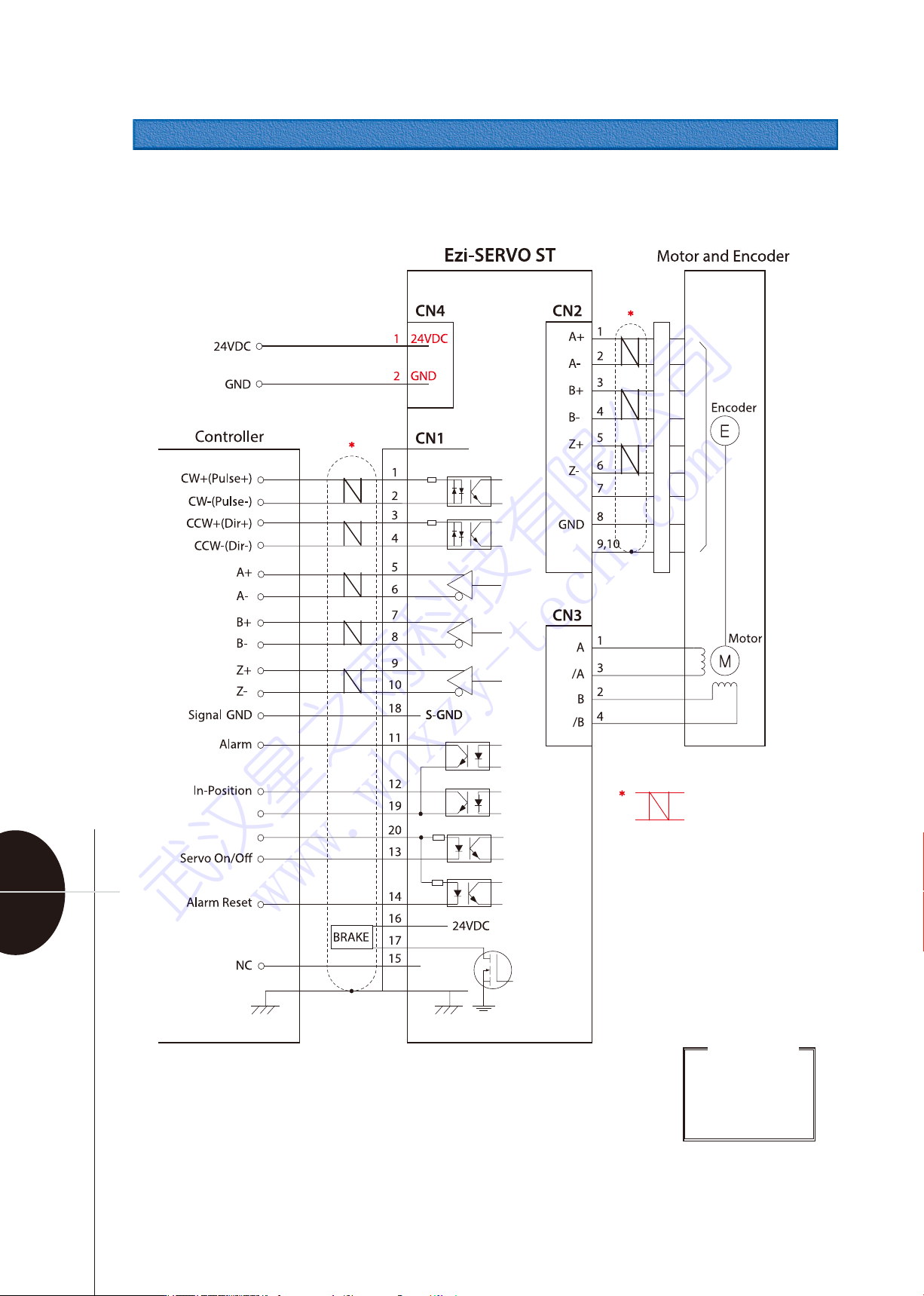

●外部接线图
双绞
屏蔽电缆
连接电机延长电缆时
请参阅手册。
需要进行仔细连接以
保护驱动器免受损坏。
警告
※
当连接控制器和驱动器之间的I / O电缆时，请关闭控制器和驱动器的电源，
以保护驱动器免受损坏。
32
FASTECH Ezi-SERVO ST
