EXT_GND EXT_24VDC F .GND F .GND F .GND 5VDC ●外部接线图 双绞 屏蔽电缆 连接电机延长电缆时 请参阅手册。 需要进行仔细连接以 保护驱动器免受损坏。 警告 ※ 当连接控制器和驱动器之间的I / O电缆时，请关闭控制器和驱动器的电源， 以保护驱动器免受损坏。 32 F A S TECH E zi-SER V O S T 武汉星之雨科技有限公司 www.whxzy-tech.com
电缆类型备注
长度 [m]目标
产品型号
31
FASTECH Ezi-SERVO ST
CSVO-S-001F1
CSVO-S-002F2
CSVO-S-003F3
CSVO-S-005F5
CSVO-S-001M1
CSVO-S-002M2
CSVO-S-003M3
CSVO-S-005M5
2. 选项
① 信号线
这些是连接Ezi-SERVO ST 驱动器和其他输入/输出设备的电缆。
最大长度 : 20m
普通电缆
机器人电缆
驱动器 - I/O设备连接
② 编码器延长线
这些是连接Ezi-SERVO ST 驱动器和编码器的电缆。
CSVO-E-001F1
CSVO-E-002F2
CSVO-E-003F3
CSVO-E-005F5
CSVO-E-001M1
CSVO-E-002M2
CSVO-E-003M3
CSVO-E-005M5
驱动器 - 基本编码器电缆连接
电缆类型备注
长度 [m]目标
产品型号
最大长度 : 20m
普通电缆
机器人电缆
这些是连接Ezi-SERVO ST 驱动器和电机的电缆。
驱动器 - 基本电机电缆连接
CSVP-M-001F1
CSVP-M-002F2
CSVP-M-003F3
CSVP-M-005F5
CSVP-M-001M1
CSVP-M-002M2
CSVP-M-003M3
CSVP-M-005M5
* 如果您需要的电缆长度(以1m为单位)不在表中列出，请联系FASTECH了解更多信息。
③ 电机延长线
电缆类型备注
长度 [m]目标
产品型号
最大长度 : 20m
普通电缆
机器人电缆
这些是连接Ezi-SERVO ST 驱动器和电源的电缆。
电缆类型备注
驱动器 - 电源连接
CSVP-P-001F1
普通电缆
最大长度 : 2m
CSVP-P-002F2
CSVP-P-001M1
机器人电缆
CSVP-P-002M2
④ 电源线
长度 [m]目标
产品型号
* 如果您需要的电缆长度(以1m为单位)不在表中列出，请联系FASTECH了解更多信息。
* 如果您需要的电缆长度(以1m为单位)不在表中列出，请联系FASTECH了解更多信息。
武汉星之雨科技有限公司
www.whxzy-tech.com
EXT_GND
EXT_24VDC
F.GND
F.GND
F.GND
5VDC

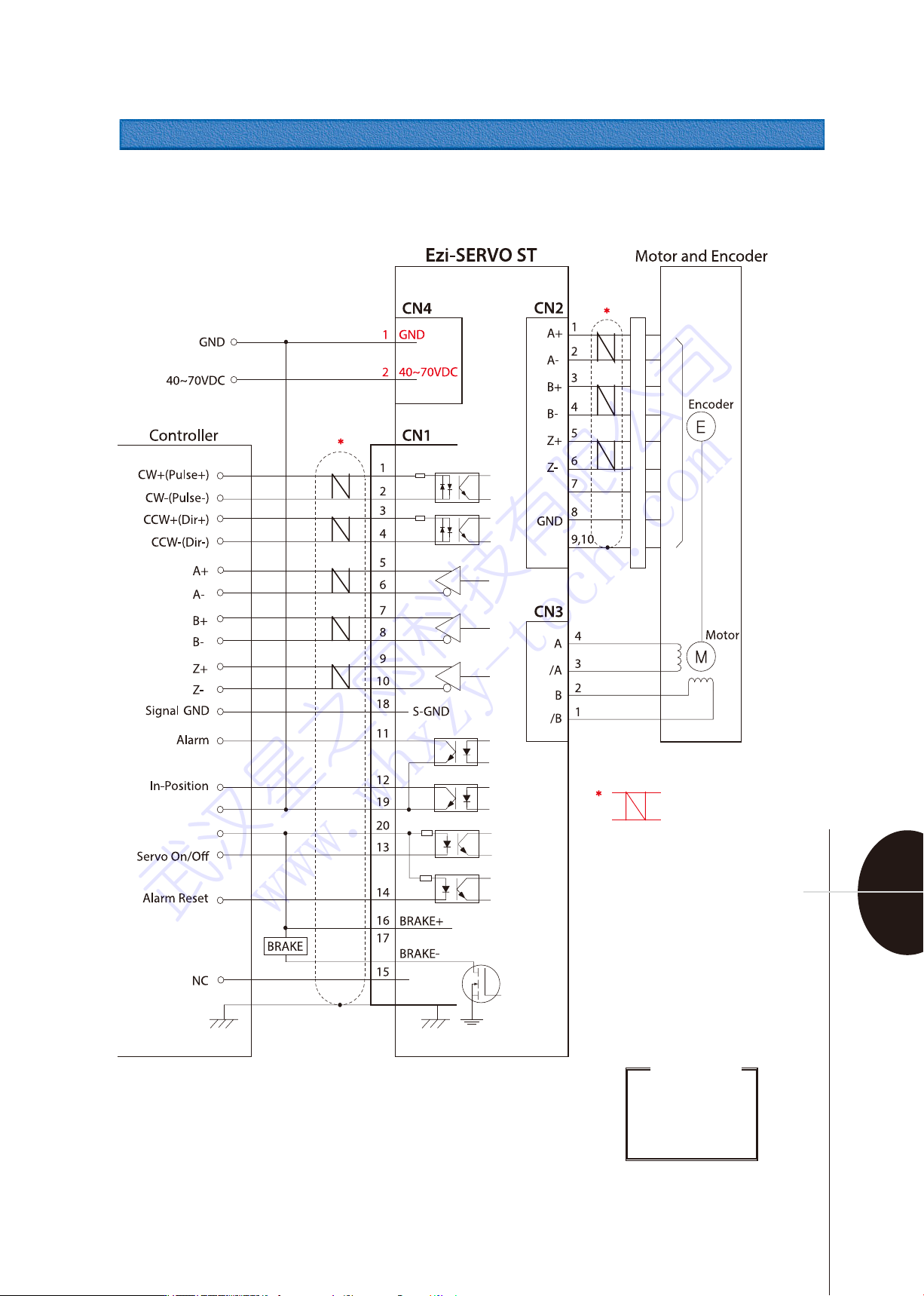

●外部接线图
双绞
屏蔽电缆
连接电机延长电缆时
请参阅手册。
需要进行仔细连接以
保护驱动器免受损坏。
警告
※
当连接控制器和驱动器之间的I / O电缆时，请关闭控制器和驱动器的电源，
以保护驱动器免受损坏。
32
FASTECH Ezi-SERVO ST
武汉星之雨科技有限公司
www.whxzy-tech.com
EXT_GND
EXT_24VDC
F.GND
F.GND
F.GND
5VDC
连接电机延长电缆时
请参阅手册。
需要进行仔细连接以
保护驱动器免受损坏。
警告
双绞
屏蔽电缆
※
当连接控制器和驱动器之间的I / O电缆时，请关闭控制器和驱动器的电源，
以保护驱动器免受损坏。
●外部接线图[86mm电机驱动器]
33
