ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
40
Legende:
(1) Flächenmagazinhalter (5) S-Tisch
(2) Stellplatz 45 (6) Flächenmagazin
(3) Pipettenwechsler (7) Stellplatz 45
(4) S-Flächenmagazinhalter

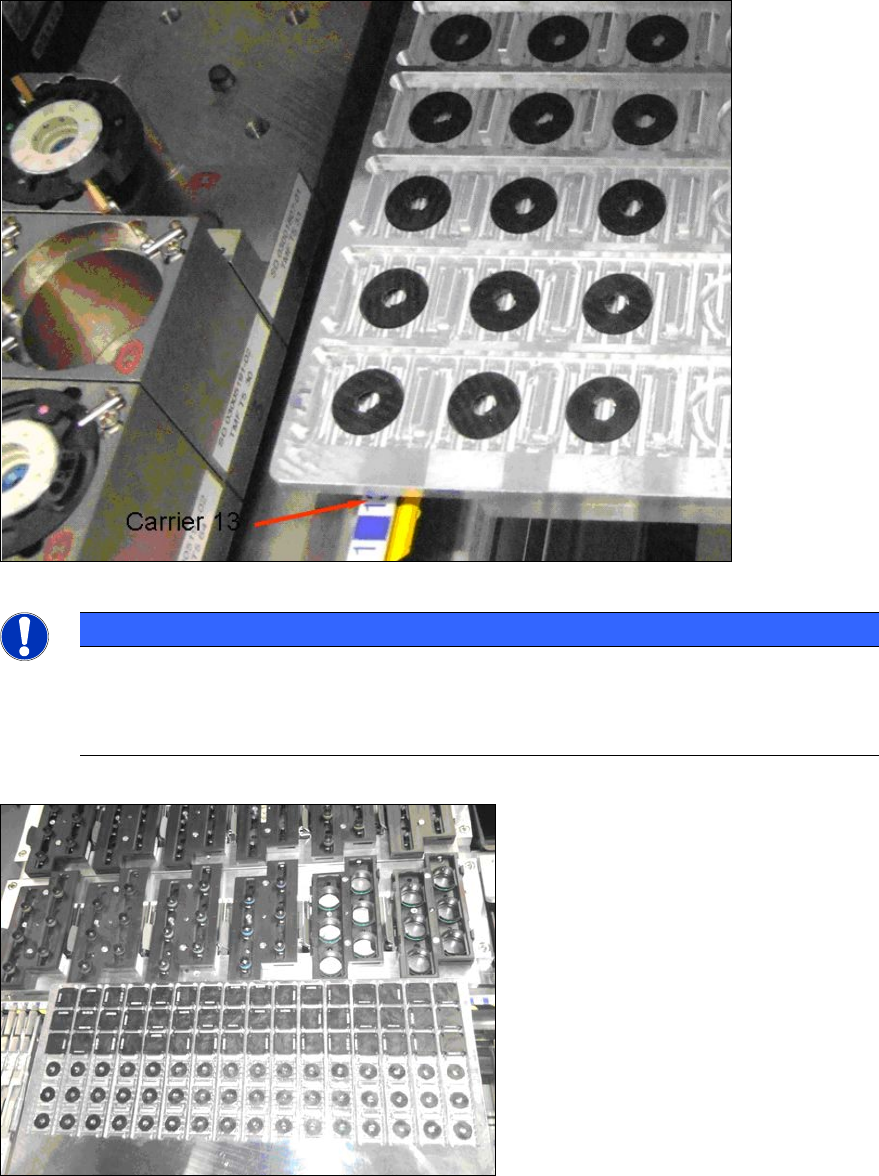

Abbildung 4-12: Stellplatz 13 - Position Flächenmagazin S-Tisch
HINWEIS
An Maschinen der X-Serie mit C&P6-Kopf und S-Tisch stößt das Tray direkt an die 6er
Pipettenmagazine an. Ein Öffnen der Magazine ist nicht mehr möglich ohne die
Magazine zu beschädigen. In diesem Fall bitte zuerst die Pipetten wechseln und danach
das Tray auf den S-Tray-Halter stellen.
Abbildung 4-13: Flächenmagazin auf S-Tisch blockiert Pipettenmagazine
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
41
HINWEIS
Der Flächenmagazinhalter auf einer X- oder SX-Maschine mit einem X-Tisch muss auf
Spur 21 stehen (Abbildung 4-14
). Damit belegt das Flächenmagazin Spur 7 bis 35
(Abbildung 4-15).
HINWEIS
Bevor Sie einen X-Tisch mit gerüstetem ACT-Tray herausfahren, sollten Sie das ACT-
Tray entnehmen oder bis unter die Zentrier-
/Kammleiste zurückschieben, da es sonst am
Gurtableitkanal hängen bleiben und beschädigt werden kann.

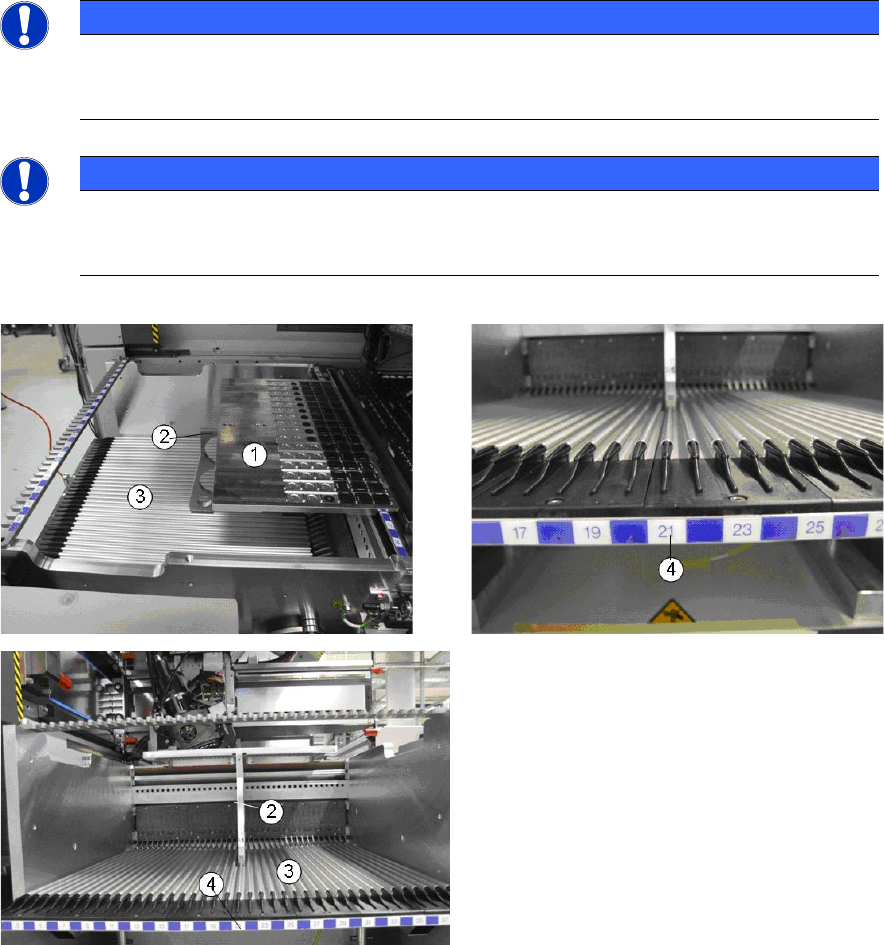

Abbildung 4-14: Position (Stellplatz 21) Flächenmagazinhalter auf X-Tisch
Legende:
(1) Flächenmagazin (3) X-Tisch
(2) X-Tischhalter (4) Stellplatz 21
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
42

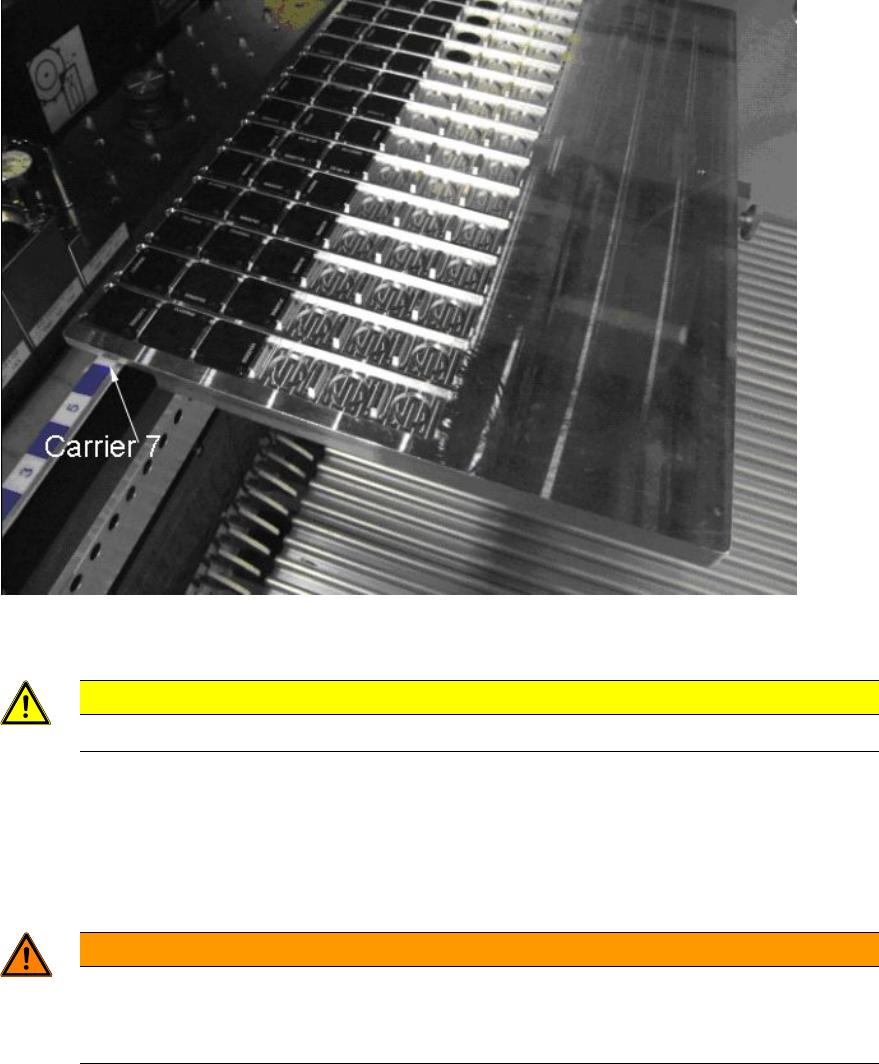

Abbildung 4-15: Position (Stellplatz 7) Flächenmagazinhalter auf X-Tisch
VORSICHT
Während des Bestück- und Messvorgangs nicht in die laufende Maschine greifen!
► Stellen Sie das Flächenmagazin mit den Glasbauelementen für den entsprechenden Kopftyp
(TH, P&P, C&P6) auf den entsprechenden manuellen Flächenmagazinhalter (für S- oder X-
Tisch, Abbildung 2-4, Abbildung 2-5) und schieben Sie ihn an den hinteren Anschlag wie in den
Abbildungen (Abbildung 4-11, Abbildung 4-14) gezeigt.
WARNUNG
Gefahr einer Kollision mit dem Kopf!
Der Tray-Halter muss mit der Nase im Loch einrasten, sonst könnte das Tray samt
Halter zur Seite kippen und der Bestückkopf mit dem Tray kollidieren!
Anschließend ist der im folgenden Abschnitt beschriebene Eingreifschutz zu montieren.
