ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015

7.3.3 Sonstige

Beim Start der ACT-Messung wird als 1. Schritt der Punktraster am Rand vermessen oder

angefahren.

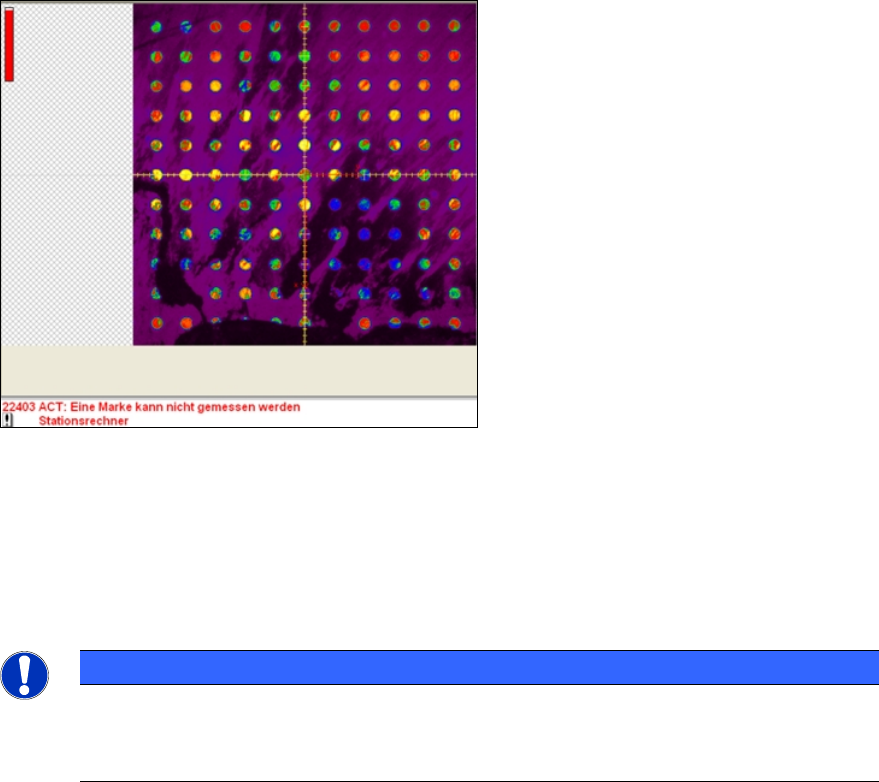

Beispiel: Verschmutztes Punktraster in Stationssoftware 605.x

Reinigen der Glasplatte

► Reinigen Sie die Glasplatte beim Tausch der Klebefolie.

► Benutzen Sie dazu ein flusenfreies Tuch und Glasreiniger (Alkohol).

► Entnehmen Sie auch die Auflichtplatte und reinigen Sie die Glasplatte auf beiden Seiten.

HINWEIS

Klebefolie aufziehen

► Achten Sie darauf, dass die Folie, wie in Abschnitt 3.1

beschrieben, nur bis zur

Begrenzungslinie aufgeklebt wird und das Punktraster nicht überdeckt!

ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015

8 Abkürzungen

ACT Accuracy Check Tool

BE Bauelement

C&P Collect und Place

CP Cerampad

LP Leiterplatte

MTC Matrix Tray Changer

P&P Pick und Place

TH Twin Head

WPC Waffle Pack Changer
