ACT - Accuracy Chec k Tool / Bedienung sanleitung Ausgabe 09/2015 63 4.2.6 Arbeiten mit dem ACT unter Stati onssoftware 703.xx und höher HINWEIS Für die Nutzung de s ACT auf Maschine n mit der St ationssoftware 703.xx un…
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
62

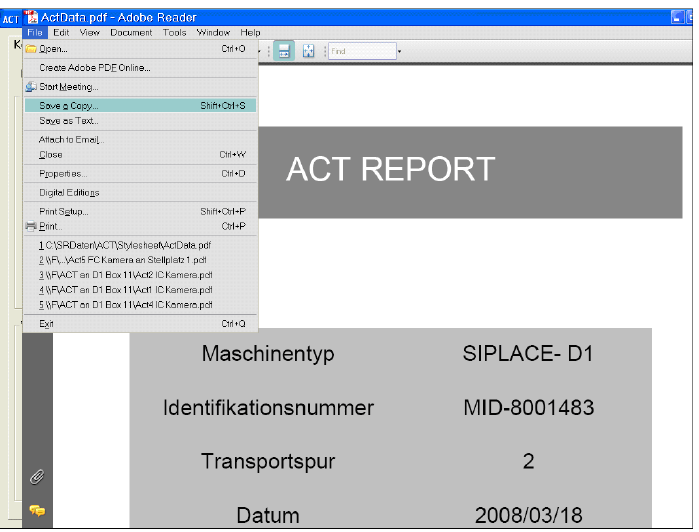

Abbildung 4-41: Messbericht (Protokoll) im PDF-Format
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
63
4.2.6 Arbeiten mit dem ACT unter Stationssoftware 703.xx und höher
HINWEIS
Für die Nutzung des ACT auf Maschinen mit der Stationssoftware 703.xx und höher ist
keine weitere Installation auf dem Stationsrechner notwendig.
Voraussetzungen:
● Sie haben ein Bestück-/Messprogramm an die Station geschickt, wie in Abschnitt 4.1
beschrieben.
● Sie haben die Station gerüstet, wie in Abschnitt 4.2.1 beschrieben.

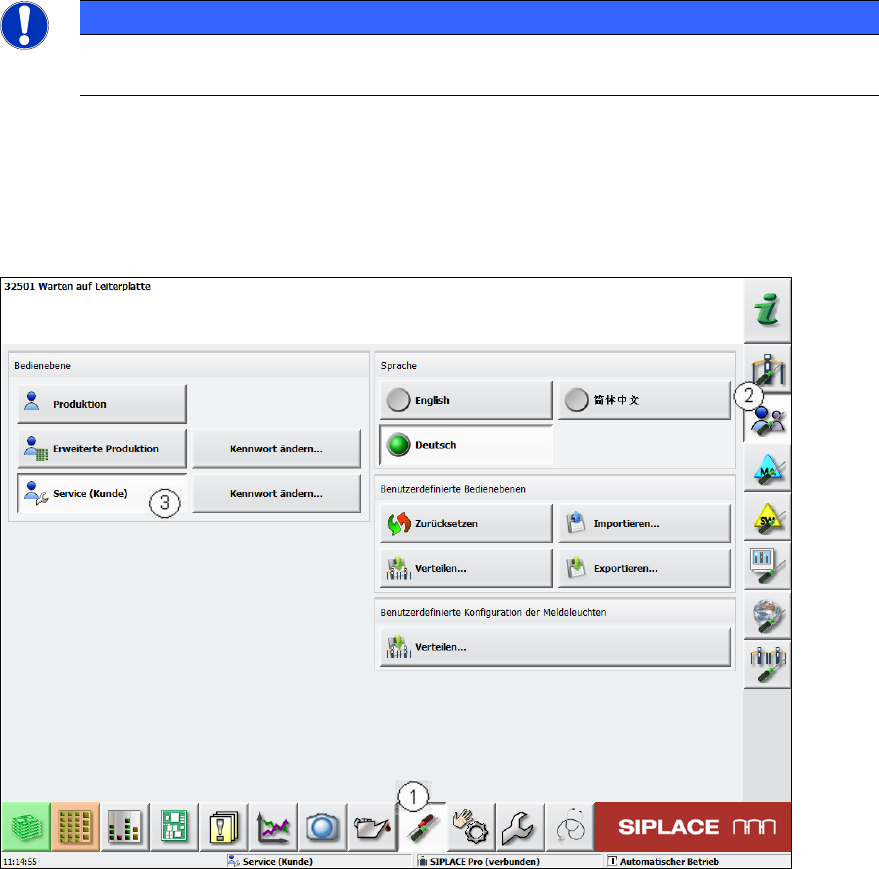

Abbildung 4-42: Wechsel der Benutzerebene
► Wechseln Sie in die Ansicht Einstellungen (1).
► Gehen Sie auf die Ebene Benutzereinstellungen (2).
► Wechseln Sie in die Ebene Service (Kunde) (3).
► Geben Sie dazu das Service Passwort ein.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
64
Abbildung 4-43: Ansicht Service Tools
► Wechseln Sie in die Ansicht Service (1).
► Klicken Sie auf die Schaltfläche Accuracy Check (2).
Abbildung 4-44: Vorbereitung auf Accuracy Check
► Klicken Sie auf die Schaltfläche Vorbereitung für Accuracy Check (3).
