ACT - Accuracy Chec k Tool / Bedienung sanleitung Ausgabe 09/2015 80 5.2.2.2 SIPLACE Pro – Rüstung (Tische) ► Stellen Sie in SIPLACE Pro, auf der Seite des Portals an dem gemessen w erden soll, den Tray- Träger Conv eyor…

ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015

► Erstellen Sie ein Los.

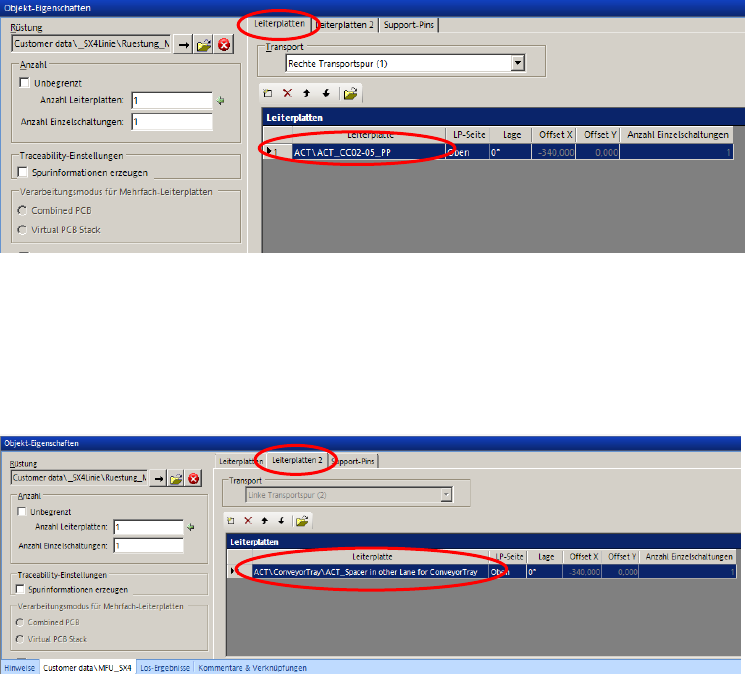

Abbildung 5-5: Los erstellen – ACT-Platte

► Verwenden Sie für die ACT-Platte eine normale Leiterplattenbeschreibung, wie in

Abschnitt 4.1.1 beschrieben.

► Für die zweite Transportspur, in der das Tray zugeführt werden soll, wählen Sie die leere Platte

ACT_Spacer in other Lane for ConveyorTray als Platzhalter aus.

Abbildung 5-6: Los erstellen – zweite LP als Platzhalter

Zuführung im Einfachtransport

► Verbinden Sie das Tray mit der Glasplatte, wie in Abschnitt 5.2.1 beschrieben.

► Stellen Sie die Transportspur auf 428,00 mm Breite ein oder verwenden Sie die automatische

Breitenverstellung.

Das Tray wird gemeinsam mit der Platte in die Maschine eingefahren.

ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015

5.2.2.2 SIPLACE Pro – Rüstung (Tische)

► Stellen Sie in SIPLACE Pro, auf der Seite des Portals an dem gemessen werden soll, den

Tray-Träger Conveyor Carrier X aus dem Ordner Eigene Förderertypen für FMs aus.

► Ziehen Sie den Tray-Träger auf eine freie Spur am ent-

sprechenden Tisch.

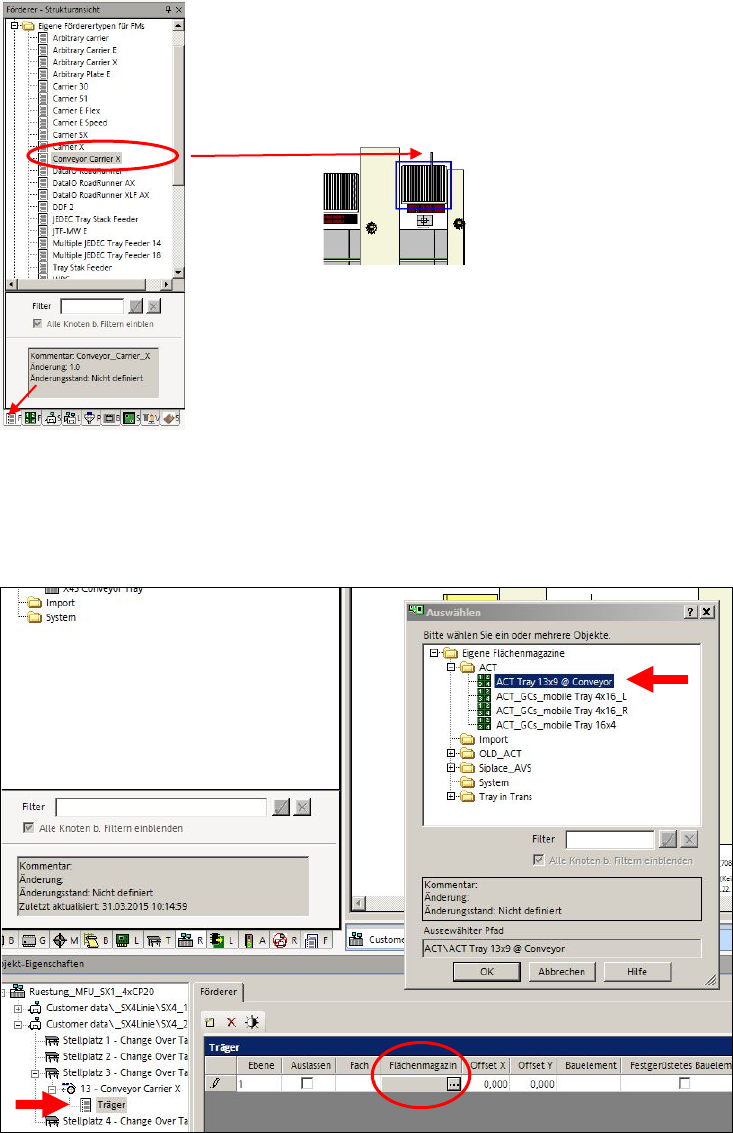

Abbildung 5-7: Conveyor Carrier X auswählen

► Markieren Sie den Tray-Träger, sodass dieser in der Editor-Maske unten angezeigt wird.

► Klicken Sie auf die Schaltfläche im Feld der Spalte Flächenmagazin und wählen Sie aus dem

Ordner Eigene Flächenmagazine das Tray ACT Tray 13x9 @ Conveyor aus.

Abbildung 5-8: Tray auswählen

► Wählen Sie anschließend das Bauelement aus, welches Sie in dem Tray zuführen wollen.

ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015

Abbildung 5-9: Bauelement auswählen

Zur Bestimmung der Lage des Trays im Transport, müssen die zwei Parameter Position am

Transport und Transportspur noch berücksichtigt werden.

Abbildung 5-10: Lage des Trays bestimmen
