安装要领书 10 6. 贴装头装置 6- 1. 取下包装材料 请取下包着空气盖、贴装头下部的防锈纸 ( 王子制纸公司制「 KS - VC1 防锈纸 u-35ss-1( 塑料用 ) 」、装在 OCC 的下部的干燥剂。 图 6-1-1 贴装头部的包装 防锈纸 干燥剂
安装要领书
9
5-2.
取下贴装头
请取下固定贴装头的止动器和安装注意标牌。
图 5-2-1
请确认贴装头的左右移动动作。
X 轴固定板
安装螺丝
安装要领书
10
6.
贴装头装置
6-1.
取下包装材料
请取下包着空气盖、贴装头下部的防锈纸(王子制纸公司制「KS-VC1 防锈纸 u-35ss-1(塑料用)」、装在
OCC 的下部的干燥剂。
图 6-1-1 贴装头部的包装
防锈纸
干燥剂
安装要领书
11
6-2.
取下贴装头固定部件
6-2-1．取下 LNC 贴装头 Z 轴固定部件
１） 旋松带垫圈的内六角螺栓，将图中圆圈部的 ZM 止动器取下固定部件。
２） 确认 Z 轴可上下方向顺畅地移动。
（固定状态） （解除固定状态）

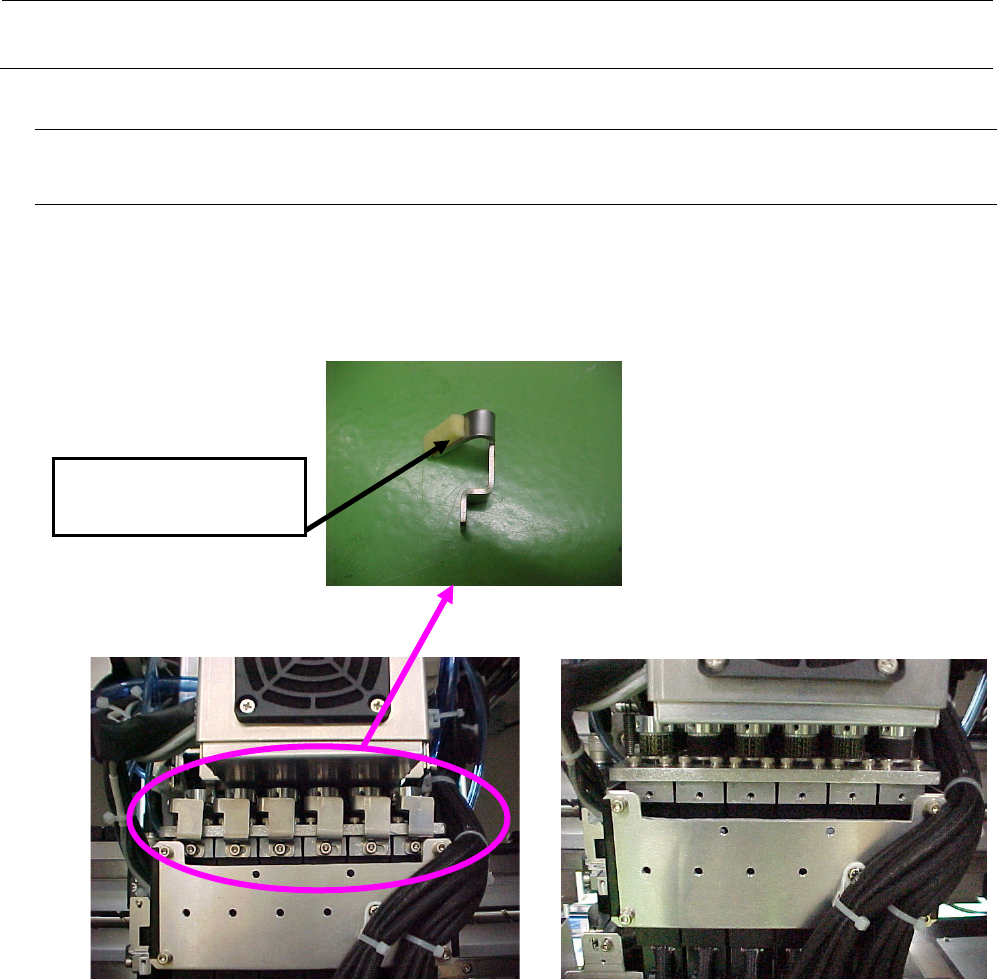

图 6-2-1 取下 LNC 贴装头 Z 轴固定部件的方法
40046528 ZM 止动器
40046644 ZM 橡胶
