安装要领书
5
3-3.
基板的传送

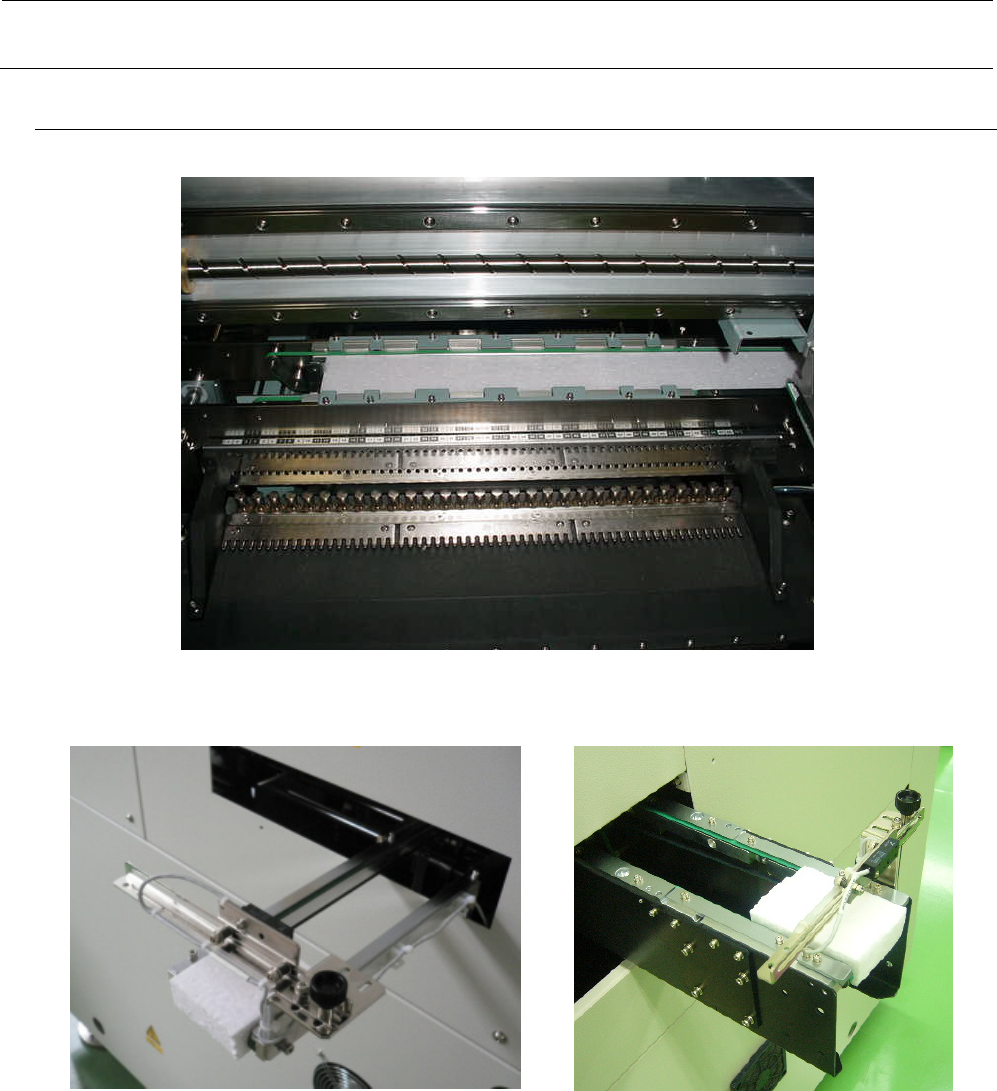

请取下传送轨道的气泡包装材料。
图 3-3-1
图 3-3-2 图 3-3-3
安装要领书
6
4.
基板传送高度和水平的调整
4-1.
水平调整
１） 卸下覆盖调节部分的护罩 FB（正面）和护罩
RB（背面），松开内六角螺栓（3 个）及调节
螺母。
２） 按①→③→②→④→①→的顺序可以很容易
地提升调节器的高度。

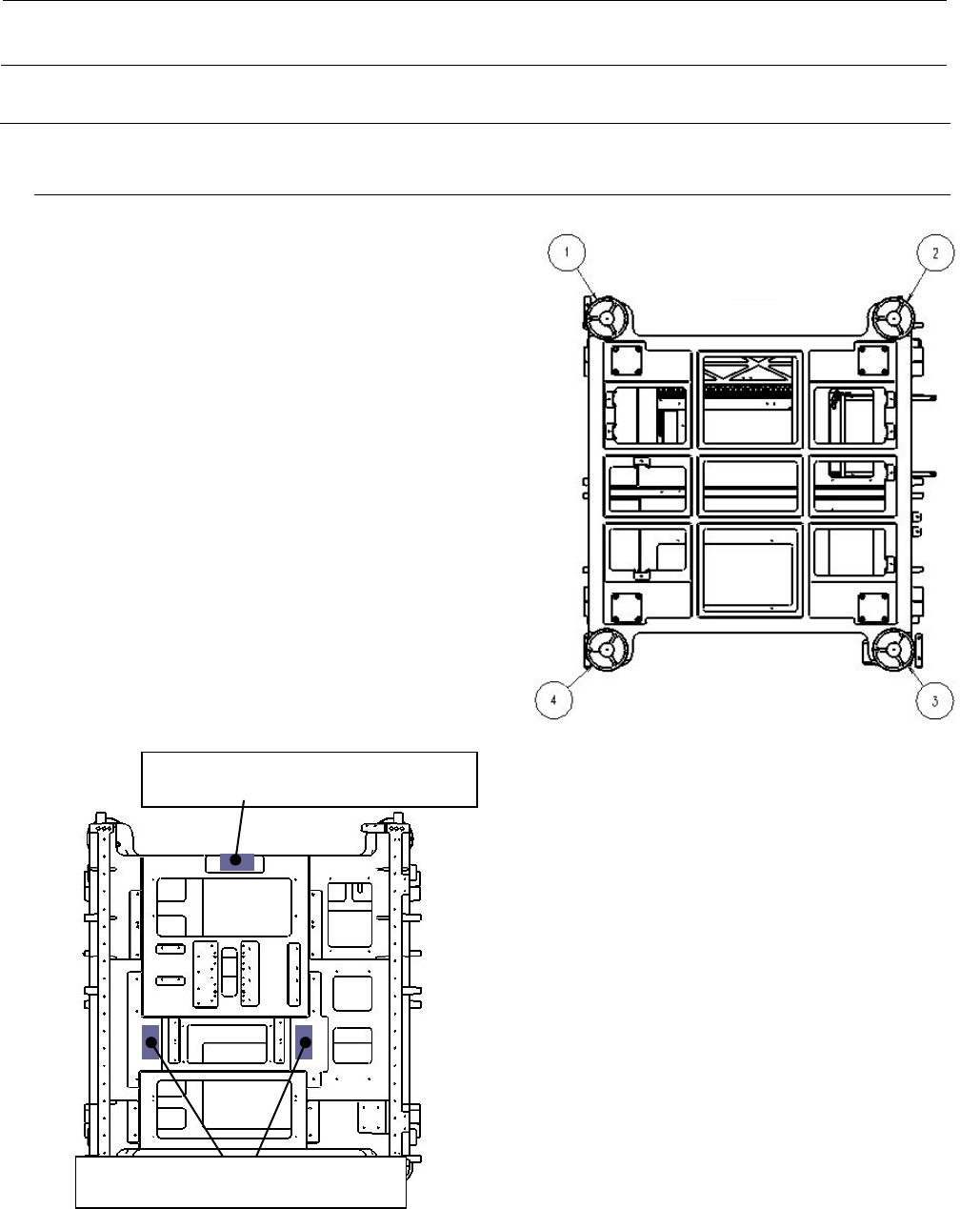

３） 调整前后方向的水平。将水平仪放在图 4-1-2
所示的位置上，上下移动调节器①②､③④进
行水准调整，参照附在包装箱内的水准设定
表，调整到该表设定值±1 刻度以内｡
※ 传送高度： H = 900mm （950mm: EN 规格时）
４） 调整左右方向的水平。将水平仪放在图
4-1-2 所示的位置上，上下移动调节器
①④､②③进行水准调整，参照附在包装箱
内的水准设定表，调整到该表设定值±1
刻度以内｡
５） 反复进行第 3､4 步操作，调整到左右方向
和前后方向所放的水平仪达到规格范围内
｡
（使用的水平仪
１Ｄｉｖ＝０．０５ｍｍ／Ｍ）
正面
图 4-1-1
底面图
图 4-1-2
向左右方向调整时的水平仪位置
向前后方向调整时的水平仪位置
安装要领书
7
６） 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值±1 刻度以内。
７） 固定调节器的六角孔螺栓 A(3 根)。
图 4-1-3

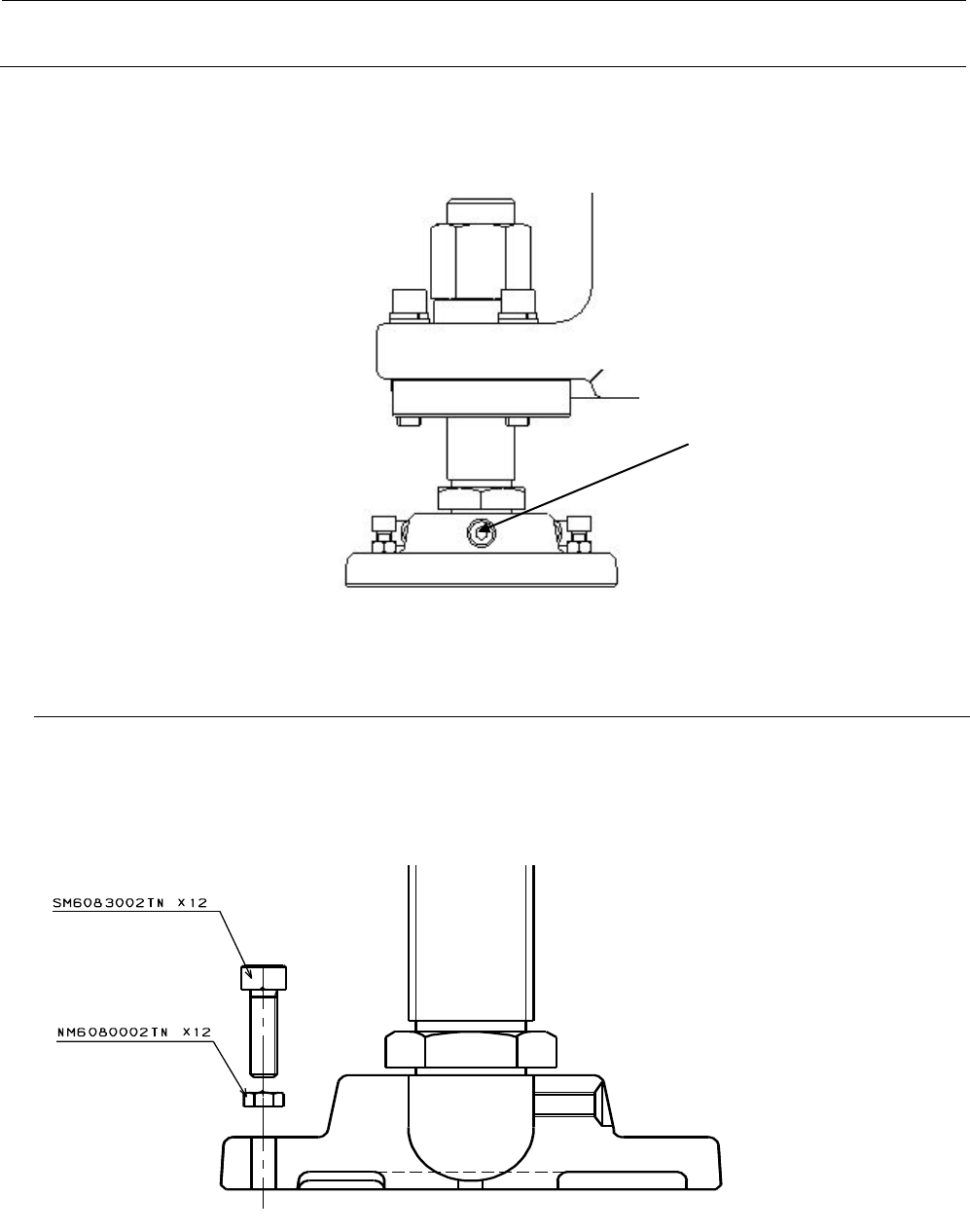

4-2.
调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1） 机器调整水平后，转动 M ８×３０（１２处）接触地面，从其位置转动 45 度。
2） 用 M8 螺母拧紧固定。
图 4-2-1
六角孔螺栓 A
