安装要领书 19 安装主管路过滤器（选 购件 ） 1. 卸下连接手控阀与调节过滤润滑组合件的管子。 2. 決定主管路过滤器的设置场所。 因为是用磁力进行安装，可以设置在任意的场所，但推荐装在机器的右面旁边。 请用组装在内的管子和附属的管子调节长度。 3. 将管子从手控阀连接到主管路过滤器的进口侧， 从主管路过滤器的出口侧连接到调节过滤润滑组 合件上。 连接到主管路过 滤器进口侧 从主管路过滤器 出口侧接出 卸下
安装要领书
18
按上图所示，安装 DT STAY BR、泄水箱架、泄水箱及泄水管组件。
泄水管组件的管子，要把 1 根的这一头接在泄水箱上，2 根的这一头接在调节过滤润滑组合件（参照前页）
上。
泄水管组件
安装螺丝
安装螺丝
安装螺丝
泄水箱
泄水箱架
安装要领书
19

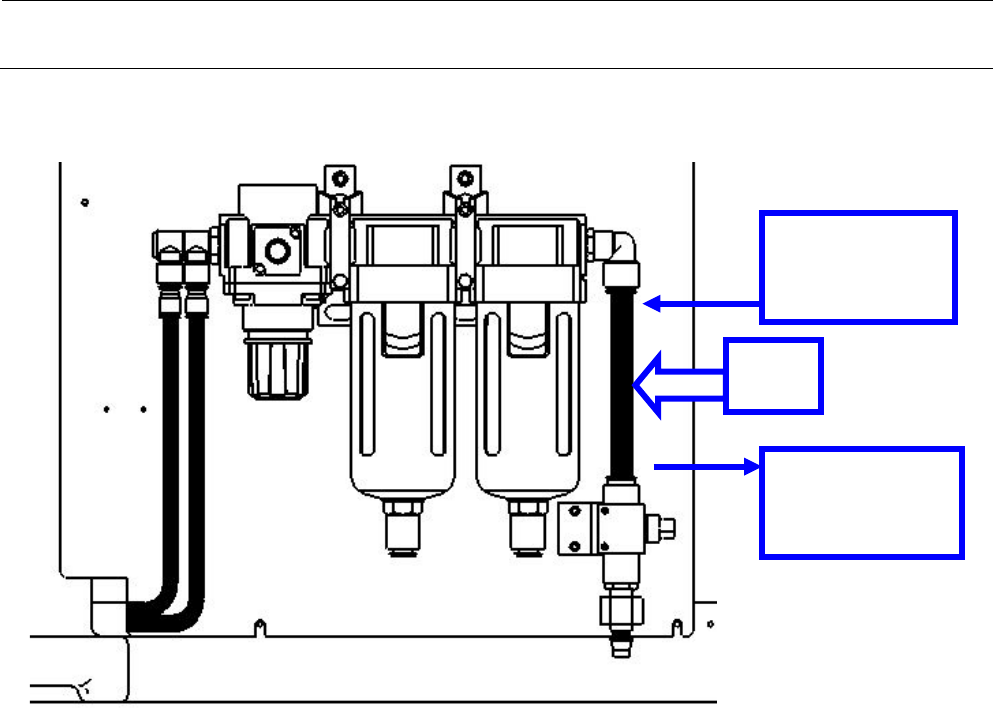

安装主管路过滤器（选购件）
1. 卸下连接手控阀与调节过滤润滑组合件的管子。
2. 決定主管路过滤器的设置场所。
因为是用磁力进行安装，可以设置在任意的场所，但推荐装在机器的右面旁边。
请用组装在内的管子和附属的管子调节长度。
3. 将管子从手控阀连接到主管路过滤器的进口侧，从主管路过滤器的出口侧连接到调节过滤润滑组
合件上。
连接到主管路过
滤器进口侧
从主管路过滤器
出口侧接出
卸下
安装要领书
20
12.
附属品的连接
12-1.
信号灯
１） 从护罩 RUR 上部的孔中插入信号灯，用安装螺钉固定。
２） 请将信号灯的电线和束线箍用束线箍固定在护罩内侧。
〈注意〉 电线请卷绕在支架上，以防其松弛。
信号灯
护罩 RUR
