安装要领书
20
12.
附属品的连接

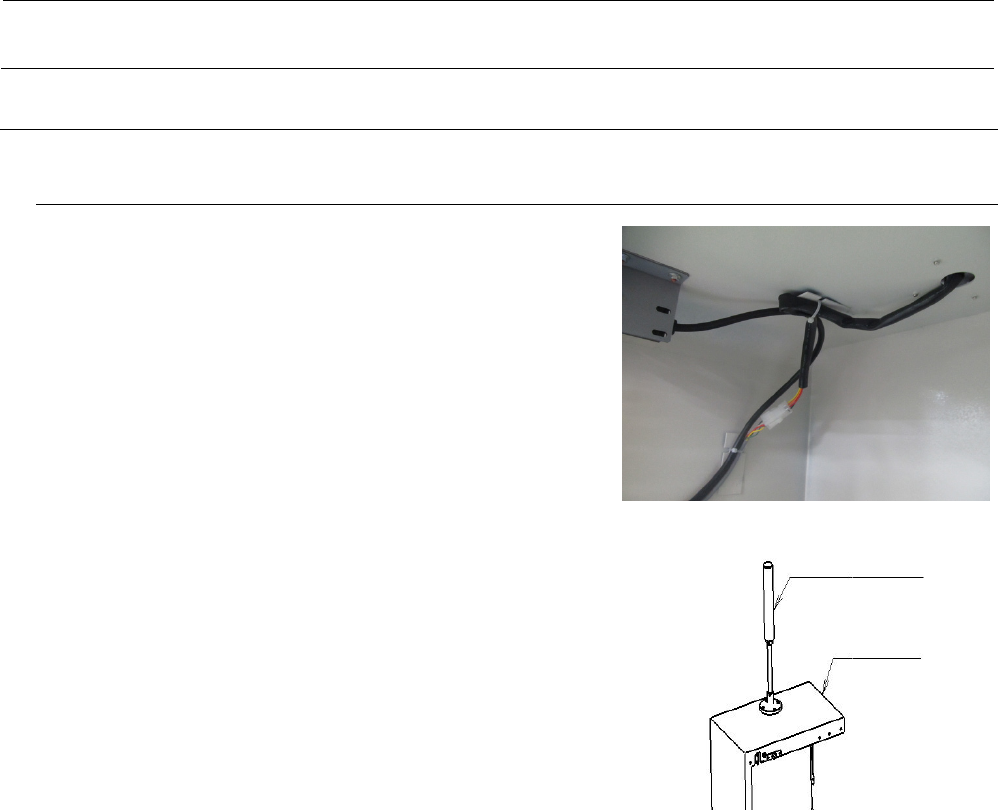

12-1.
信号灯
１） 从护罩 RUR 上部的孔中插入信号灯，用安装螺钉固定。
２） 请将信号灯的电线和束线箍用束线箍固定在护罩内侧。
〈注意〉 电线请卷绕在支架上，以防其松弛。
信号灯
护罩 RUR
安装要领书
21

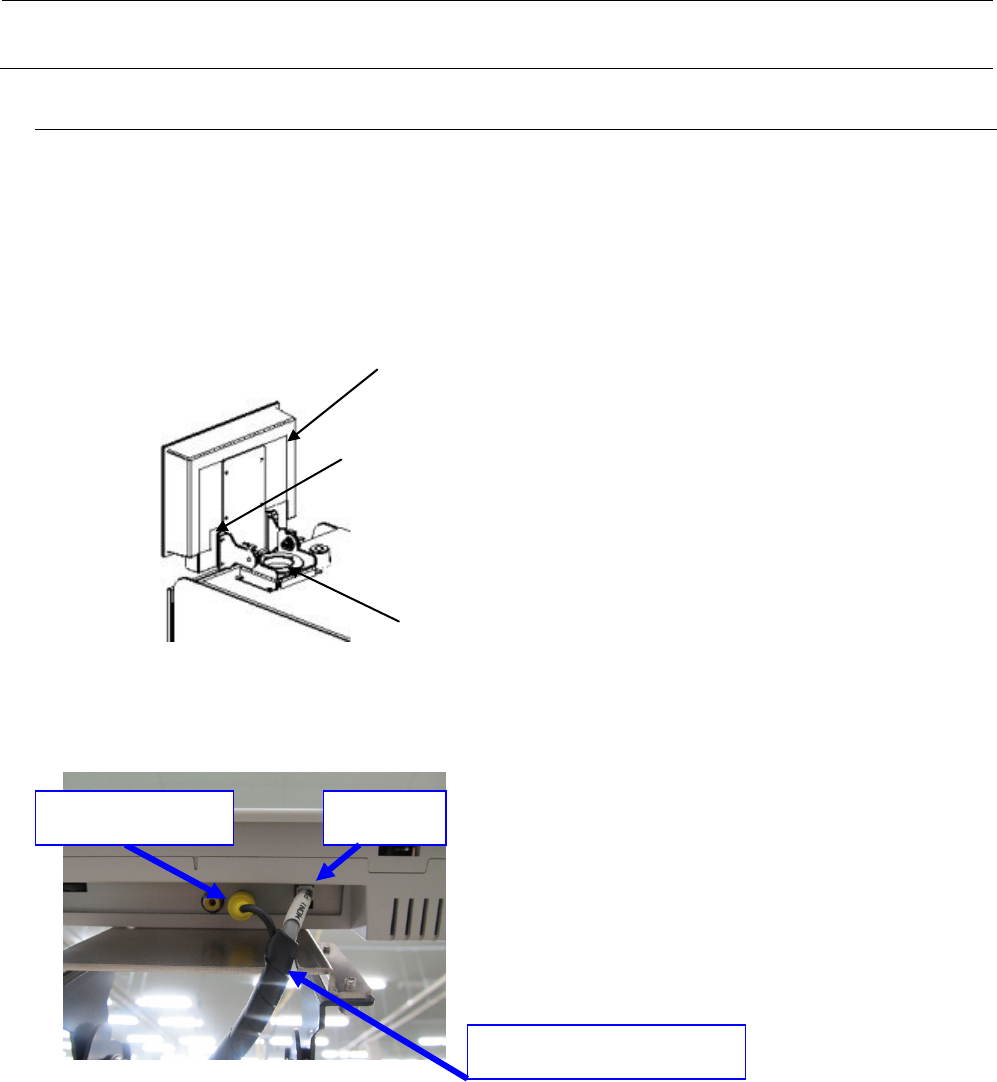

12-2.
视觉监视器
１） 请用 4 个固定螺钉将图像监视器及托架旋紧在角度可调式固定用铰链上｡
２） 请把图像监视器电缆连接到 2 个连接器中的右侧（in 侧）的那个连接器上，把电源电缆连接到右端
（DC12V）的连接器上｡（参照下图）
３） 请旋转图像监视器，确认不被电缆干扰｡
图 12-2-1
角度可调式固定用铰链
M4×10 带垫片螺钉
图像监视器及托架
电源电缆 图像监视器电缆
图 12-2-2
电缆要穿过缺口部连接｡
安装要领书
22

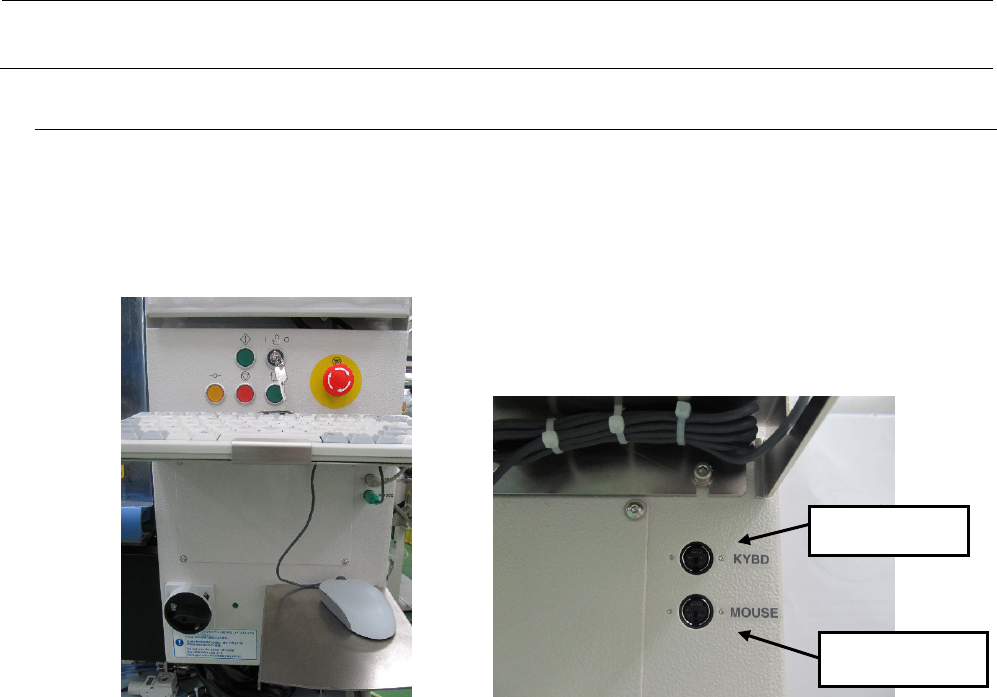

12-3.
KB 支架、鼠标板
１） 将 KB 支架组的键盘架、鼠标板固定在主机上。
２） 如下图所示，将键盘和鼠标的电缆线连接到键盘用的连接器上。
图 12-3-1 图 12-3-2
键盘电缆线
鼠标的电缆线
