４） 200V 系列和 400V 系列是区分使用指示灯的。参照表 10-2。请使用符合规格的指示灯。
５） 要变更电源电压时，请转换变压器的分接头。图 10-4 所示是 200V 时的配线。切换电压时，请将①、
②、③改接到目标电压端子上。
表 10-2
输入电压 货号
200V 系列
200V
40106608 220V
240V
400V 系列
380V
40106609 400V
415V
图 10-4
危险
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。
1
240V
380V
200V
220V
400V
415V
240V
380V
200V
220V
400V
415V
240V
380V
200V
220V
400V
415V
U V W
34V 0V
1
00V-
1
0V
100V
-
2
0V W
U V
4.3A
3A 2.7A
200V 1.2A
2
3
安装要领书
16
11.
空气管道的连接
＜程序＞
１） 实施空气配管前，请将主机电源置于 ON。
２） 请将压力计的“△”和“▽”按钮同时按 1 秒钟，将显示值调整为零。
３） 一定要在机器主机未连接空气配管的状态下进行零调整。
４） 实施本作业的目的是为了使安装场所的大气压与压力计的值一致。

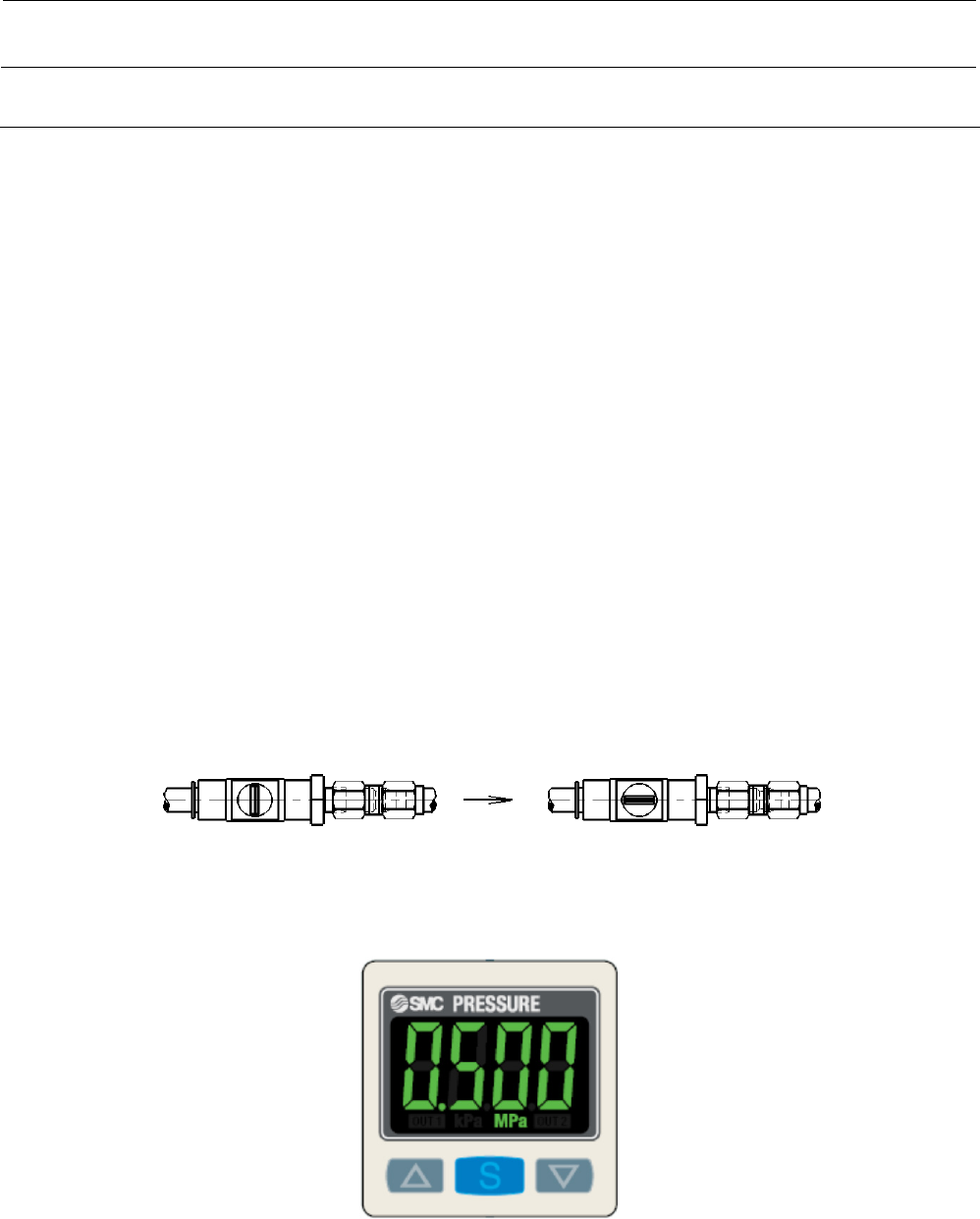

５） 向下拉真空器的压力调整手柄，然后转动，把使用空气压力调整为 0.5Mpa。
６） 请确认压力开关的界限值为 0.4MPa（4kgf/cm
2
）。
（工厂出货时已调整好。）
如要调整，请参考 QA 表进行。
７） 积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从支架取下，然后扔掉。(安装时，请按照相反的
顺序进行安装。)
＜注意＞
・向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。
・压力开关压力设定的调整，请参考 QA 表进行。
・向贴片机主机供气之前务必进行。请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏之后再
使用。
图 11-1
图 11-2
关闭状态
打开状态
安装要领书
17

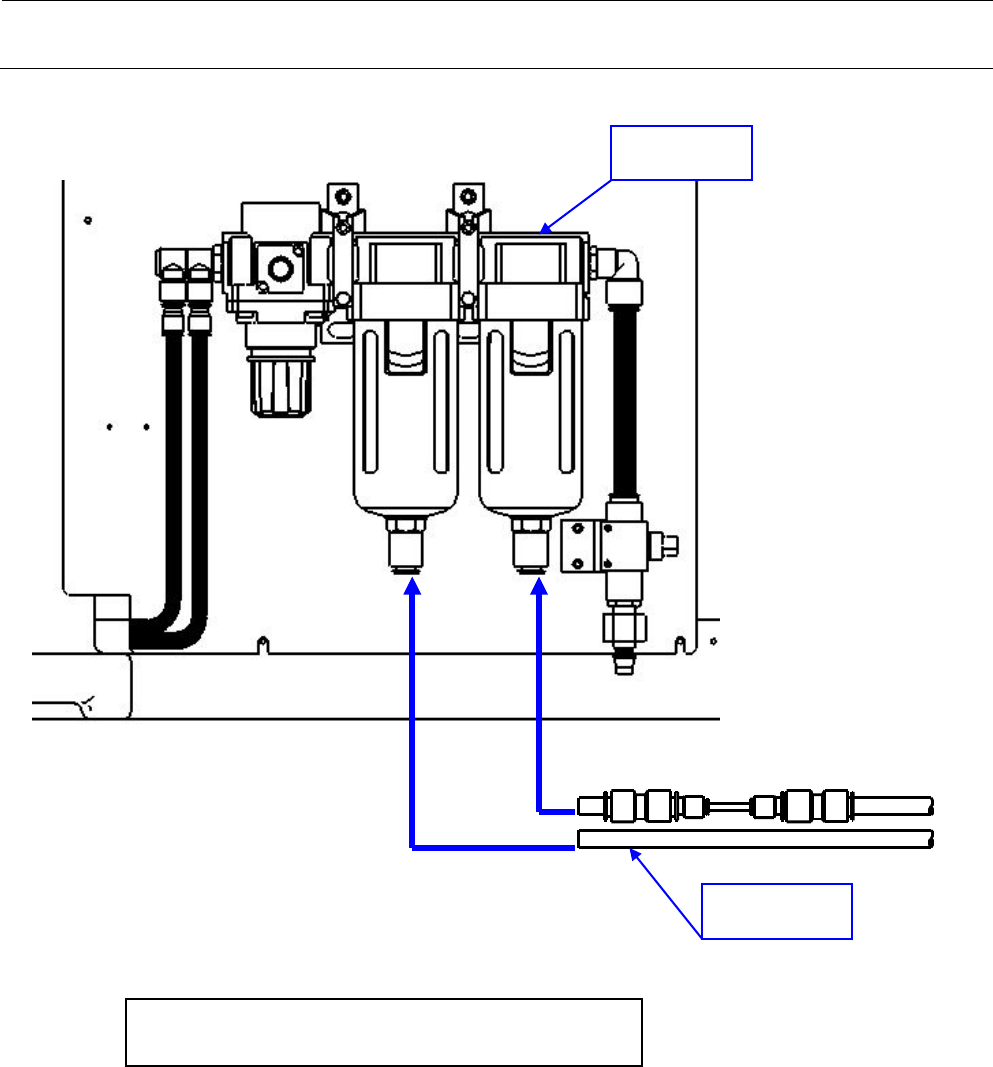

如上图所示，把φ10 空气软管安装到空气调节器。
泄水管组件
空气调节器
