安装要领书 17 如上图所示，把 φ 10 空气软管安装到空气调节器。泄水管组件空气调节器

安装要领书

11.

空气管道的连接

＜程序＞

１）实施空气配管前，请将主机电源置于 ON。

２）请将压力计的“△”和“▽”按钮同时按 1 秒钟，将显示值调整为零。

３）一定要在机器主机未连接空气配管的状态下进行零调整。

４）实施本作业的目的是为了使安装场所的大气压与压力计的值一致。

５）向下拉真空器的压力调整手柄，然后转动，把使用空气压力调整为 0.5Mpa。

６）请确认压力开关的界限值为 0.4MPa（4kgf/cm

）。

（工厂出货时已调整好。）

如要调整，请参考 QA 表进行。

７）积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从支架取下，然后扔掉。(安装时，请按照相反的

顺序进行安装。)

＜注意＞

・向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。

・压力开关压力设定的调整，请参考 QA 表进行。

・向贴片机主机供气之前务必进行。请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏之后再

使用。

图 11-1

图 11-2

关闭状态

打开状态

安装要领书

如上图所示，把φ10 空气软管安装到空气调节器。

泄水管组件

空气调节器

安装要领书

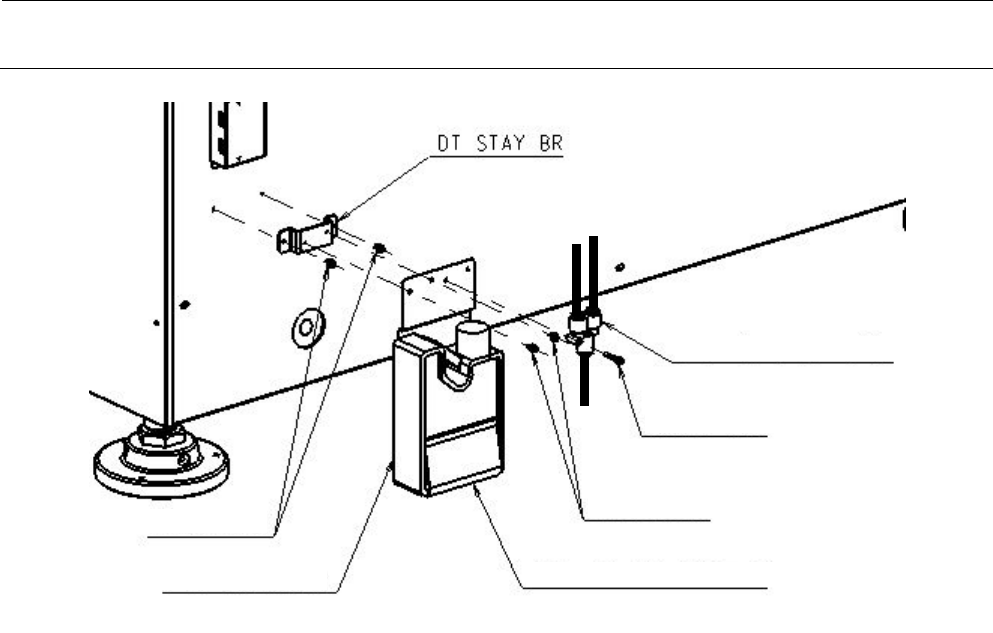

按上图所示，安装 DT STAY BR、泄水箱架、泄水箱及泄水管组件。

泄水管组件的管子，要把 1 根的这一头接在泄水箱上，2 根的这一头接在调节过滤润滑组合件（参照前页）

上。

泄水管组件

安装螺丝

泄水箱

泄水箱架
