安装要领书 24 12 - 6. 传送延长导轨 1 ） 按图 12-6-1 所示安装导轨 ｡ 请注意别忘记插入垫圈 ｡ 2 ） 请按图 12-6-2 ､ 3 所示进行导轨的位置调整 ｡ 调整到主机和传送延长导轨的上面及侧面处于同一平面 ｡ 请用尺子等检查一下是否处于同一平面 ｡ 下图是右侧的图，左侧也相同 ｡ 图 12-6-1 定位螺钉 垫圈 垫圈 定位螺钉 同一平面 同一平面 图 12-6-2 上面图 图 12-6-3 侧面图
安装要领书
23

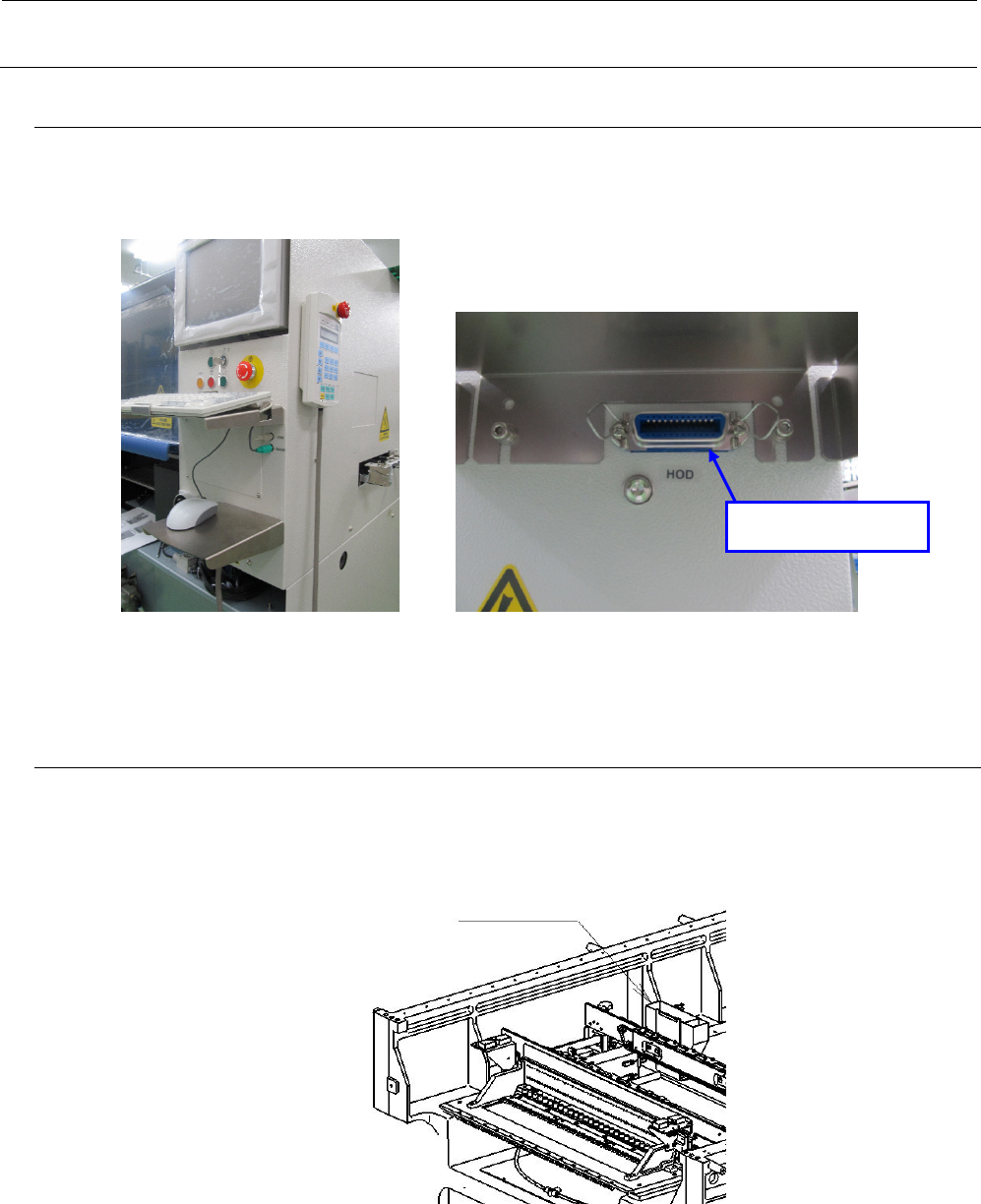

12-4.
HOD
１） 如下图所示，将 HOD 的电缆线连接到 HOD 用的连接器上。
图 12-4-1 图 12-4-2
12-5.
芯片 BOX 的安装
请把芯片 BOX 安装到下图所示的位置。
图 12-5-1
芯片 BOX
前侧
HOD 用的连接器
安装要领书
24

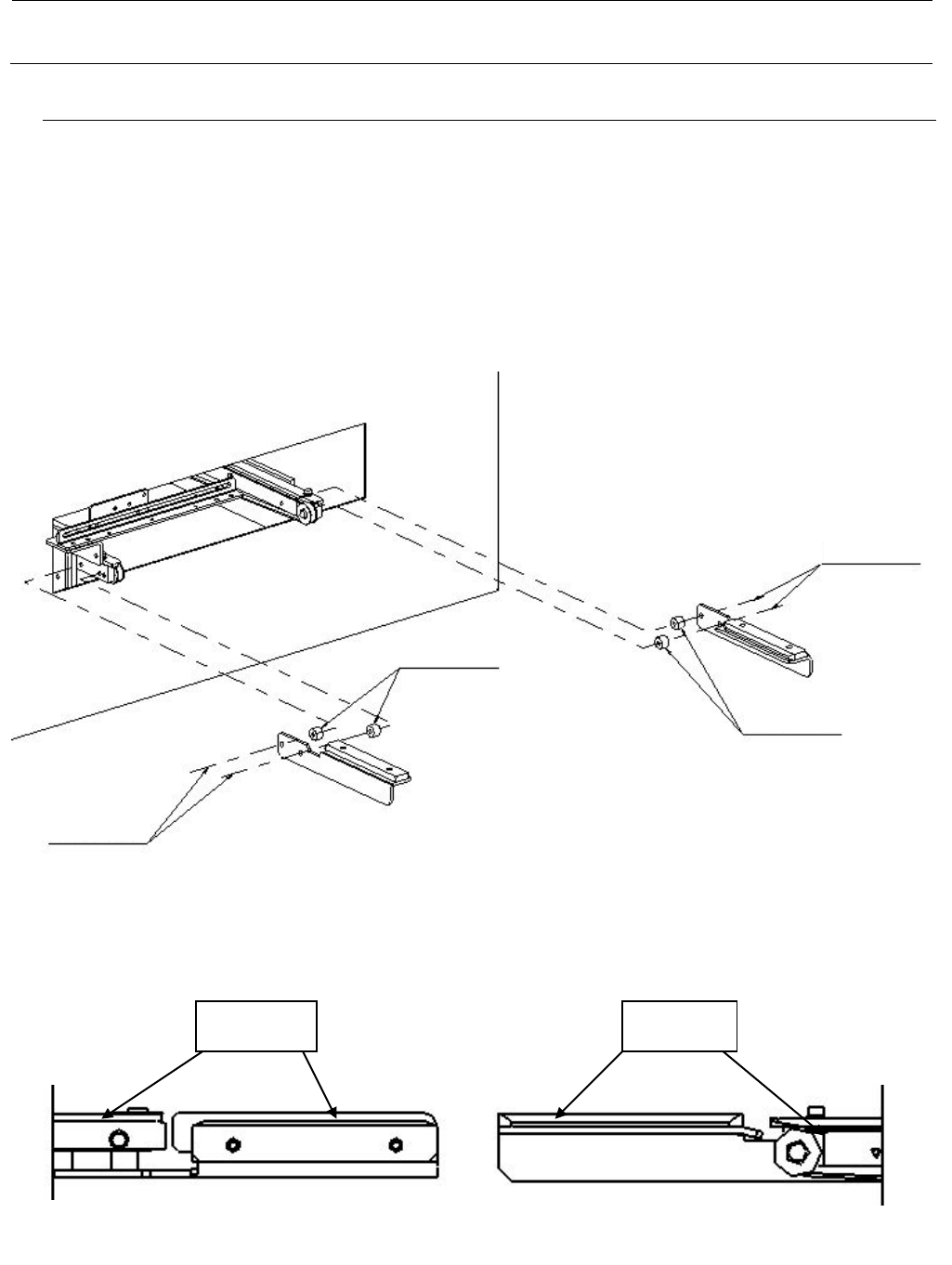

12-6.
传送延长导轨
1） 按图 12-6-1 所示安装导轨｡
请注意别忘记插入垫圈｡
2） 请按图 12-6-2､3 所示进行导轨的位置调整｡
调整到主机和传送延长导轨的上面及侧面处于同一平面｡
请用尺子等检查一下是否处于同一平面｡
下图是右侧的图，左侧也相同｡
图 12-6-1
定位螺钉
垫圈
垫圈
定位螺钉
同一平面
同一平面
图 12-6-2 上面图
图 12-6-3 侧面图
安装要领书
25

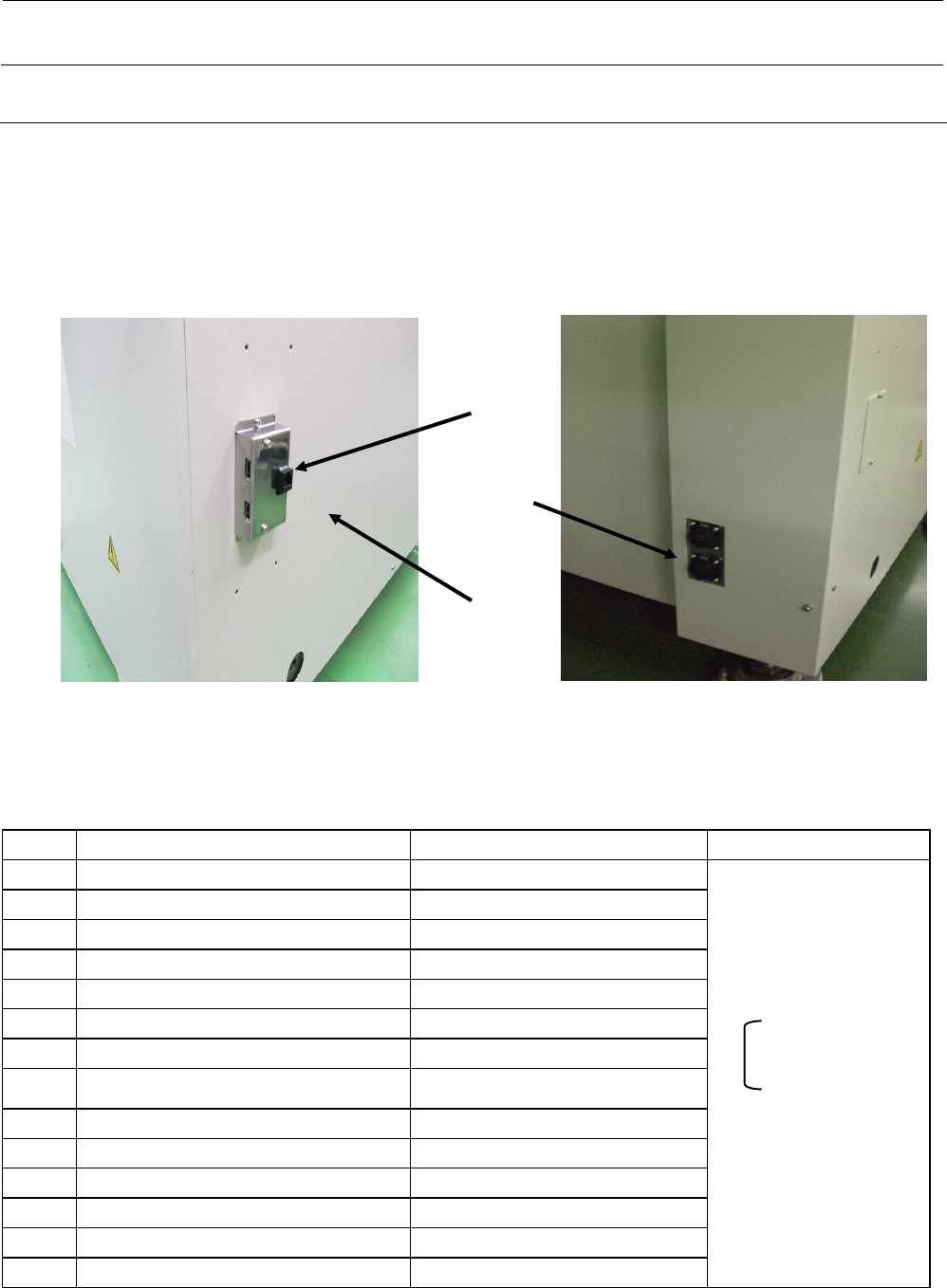

13.
与外部装置的接口
１） ①为 USB 端口×2。②是以太网连接口。
２） ③是当主机装在线使用时，与其他装置连接的输出(输入)用插头(14P)。与贴片机的上游机器连接
时，连接到③的上侧连接器（JOINT IN）。与贴片机的下游机器连接时，连接到③的下侧连接器
（JOINT OUT）。
表 13-1 主机正面左侧的插头表
信号名 传送方向 右流动 信号名 传送方向 左流动 使用插头
1 READY OUT ＋ READY IN ＋
2 READY OUT － READY IN － （GND） AMP
3 BOARD AVAILABLE IN ＋ BOARD AVAILABLE OUT ＋ 206043-1
4 BOARD AVAILABLE IN － （GND） BOARD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C. 电缆线侧
7 N.C. N.C. 连接插头
8 N.C. N.C. 206044-1
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
图 13-1 主机右侧面 图 13-2 主机右后面
①
②
③
