安装要领书 14 10. 电源线的连接 １） 连接电源线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断。 ２） 松开护罩的螺丝，拆下护罩 RB ，再拆下内部的护罩。 ３） 将电源的各线路连接到装置内部的端子台上。 FG 线连接到底架上的 FG 连接柱上。 电源线按图 10-3 所示用束线箍固定在固定座 上。 ( 电源线和 FG 线请参照表 10-1 ，请使用 适合电线长度的电线。 ) 表 10-1 电线长度的适合断面积 电…
安装要领书
13

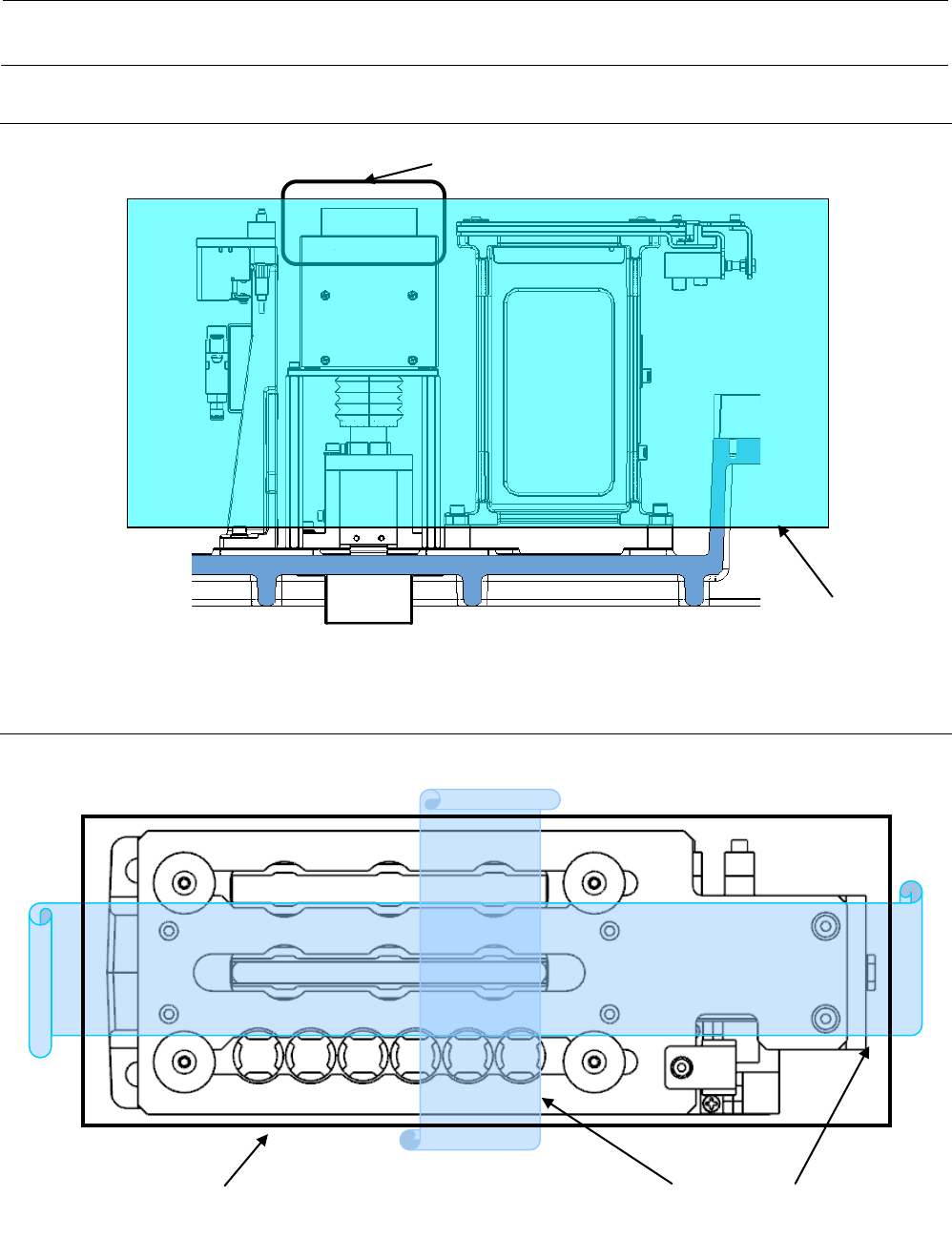

8.
底桥
揭下上图的防锈纸，再卸下空气盖。
9.
ATC 装置
卸下固定 ATC 底座和滑板的纤维丝胶带。
图 9-1 卸下滑动板固定纤维丝胶带
空气盖
防锈纸
纤维丝胶带
气泡包装膜
安装要领书
14
10.

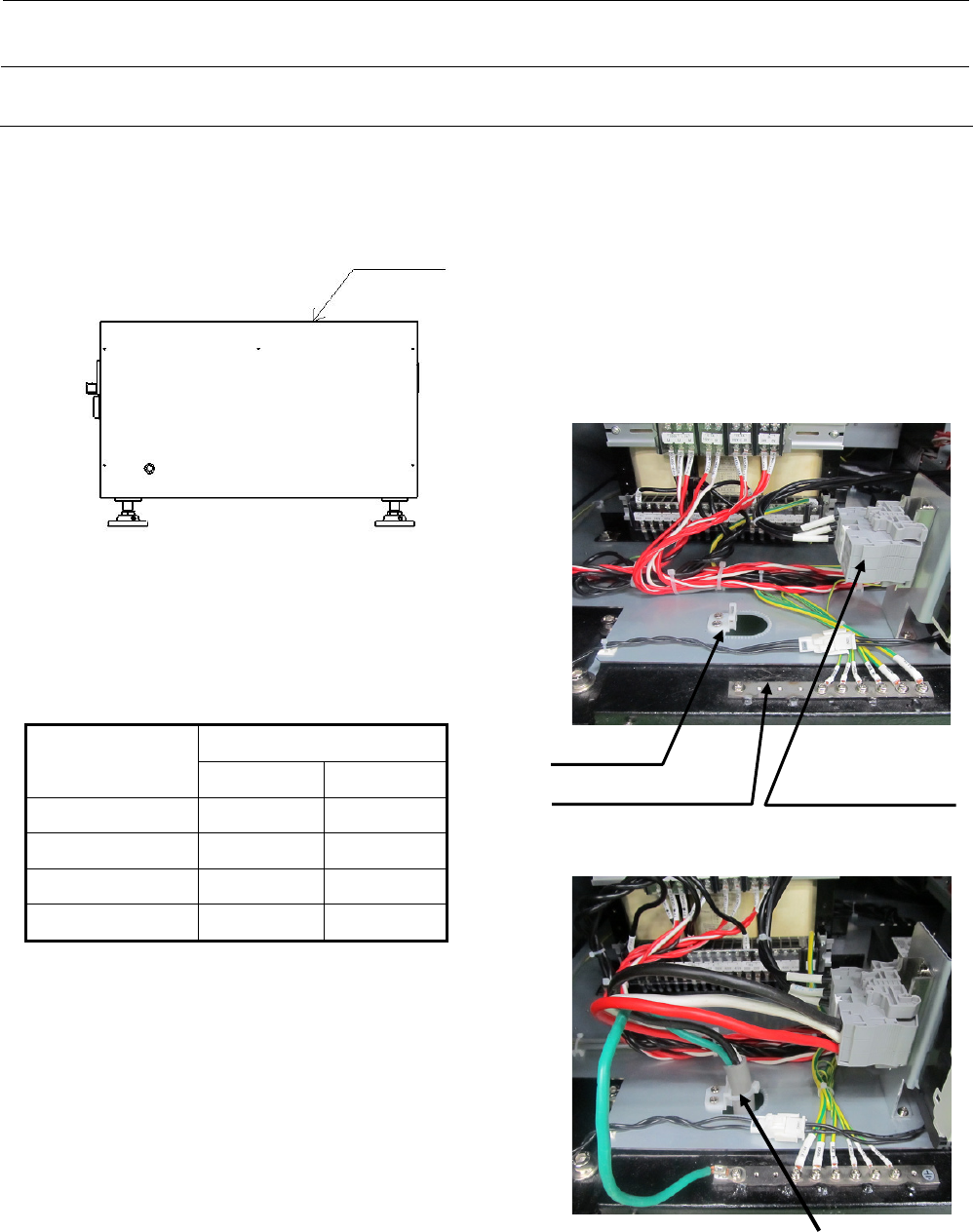

电源线的连接
１） 连接电源线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断。
２） 松开护罩的螺丝，拆下护罩 RB，再拆下内部的护罩。
３） 将电源的各线路连接到装置内部的端子台上。
FG 线连接到底架上的 FG 连接柱上。
电源线按图 10-3 所示用束线箍固定在固定座
上。(电源线和 FG 线请参照表 10-1，请使用
适合电线长度的电线。)
表 10-1 电线长度的适合断面积
电线长度[m]
导体断面积[mm
2
]
200V 系列 400V 系列
20 以下 5.5 3.5
30 5.5 5.5
40 8 5.5
50 10 6
护罩 RB
图 10-1
固定座
端子台
FG 线连接用的分接头
图 10-2
束线箍固定在固定座上
图 10-3
安装要领书
15

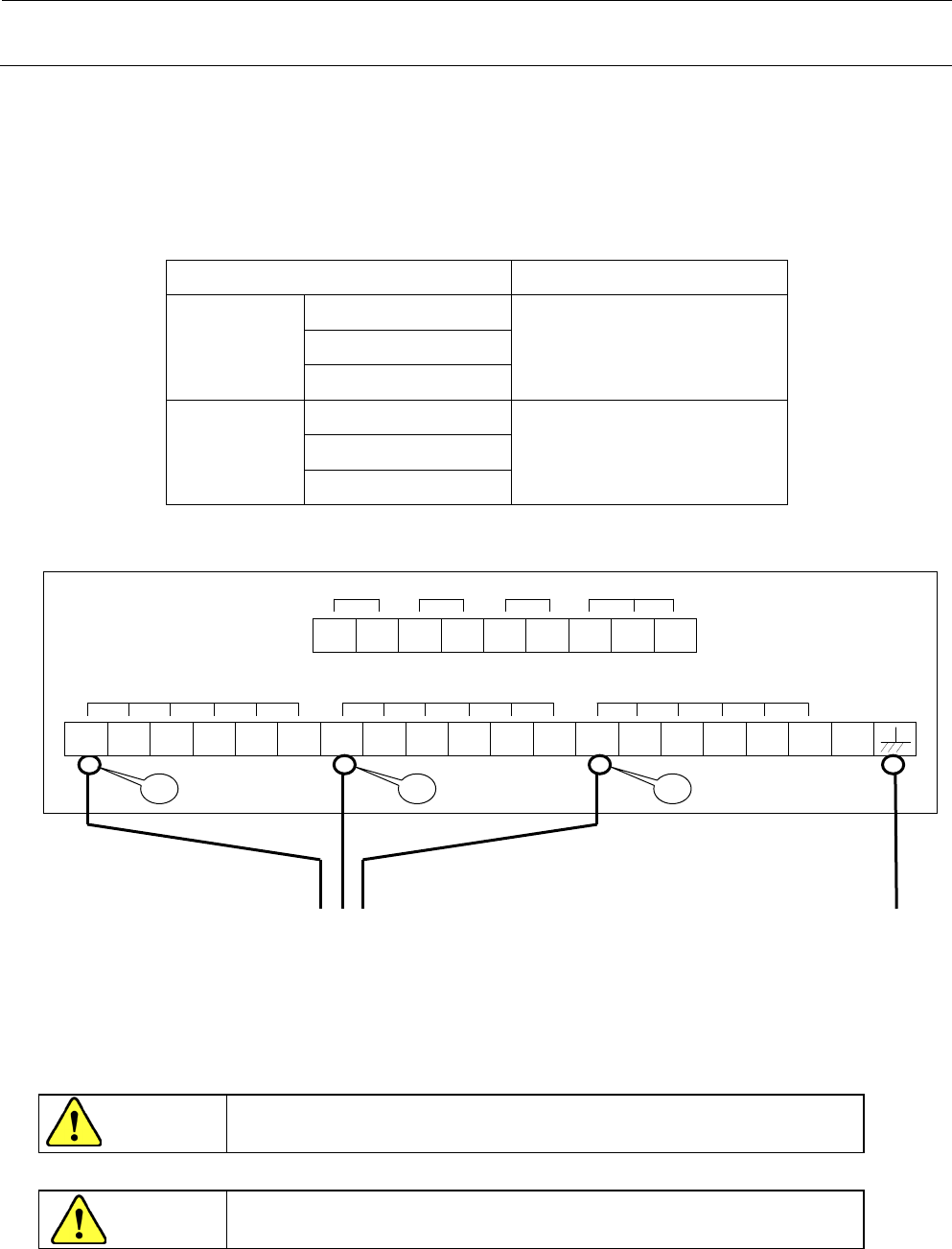

４） 200V 系列和 400V 系列是区分使用指示灯的。参照表 10-2。请使用符合规格的指示灯。
５） 要变更电源电压时，请转换变压器的分接头。图 10-4 所示是 200V 时的配线。切换电压时，请将①、
②、③改接到目标电压端子上。
表 10-2
输入电压 货号
200V 系列
200V
40106608 220V
240V
400V 系列
380V
40106609 400V
415V
图 10-4
危险
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。
1
240V
380V
200V
220V
400V
415V
240V
380V
200V
220V
400V
415V
240V
380V
200V
220V
400V
415V
U V W
34V 0V
1
00V-
1
0V
100V
-
2
0V W
U V
4.3A
3A 2.7A
200V 1.2A
2
3
