安装要领书 2 2. 主机的搬运方法 ＜ 程序 ＞ １． 用叉车移动时， 请把叉车的爪从主机前方放入， 确认叉车爪全部伸出主机的后方之后， 再抬起移动。 ２． 如果有选购的脚轮，请升起调节器，使脚轮充分接触地板（地面）后再进行机器的搬运及移动。 ＜ 注意 ＞ １． 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。 （板条货架也同样。） ２． 请不要安装着视觉监视器的状态用叉车移动主机。 （板条货架也同样。） 图 2- 1 货物重心标…
安装要领书
1
1.
基本构成和各部分的名称
1-1.
JM-10

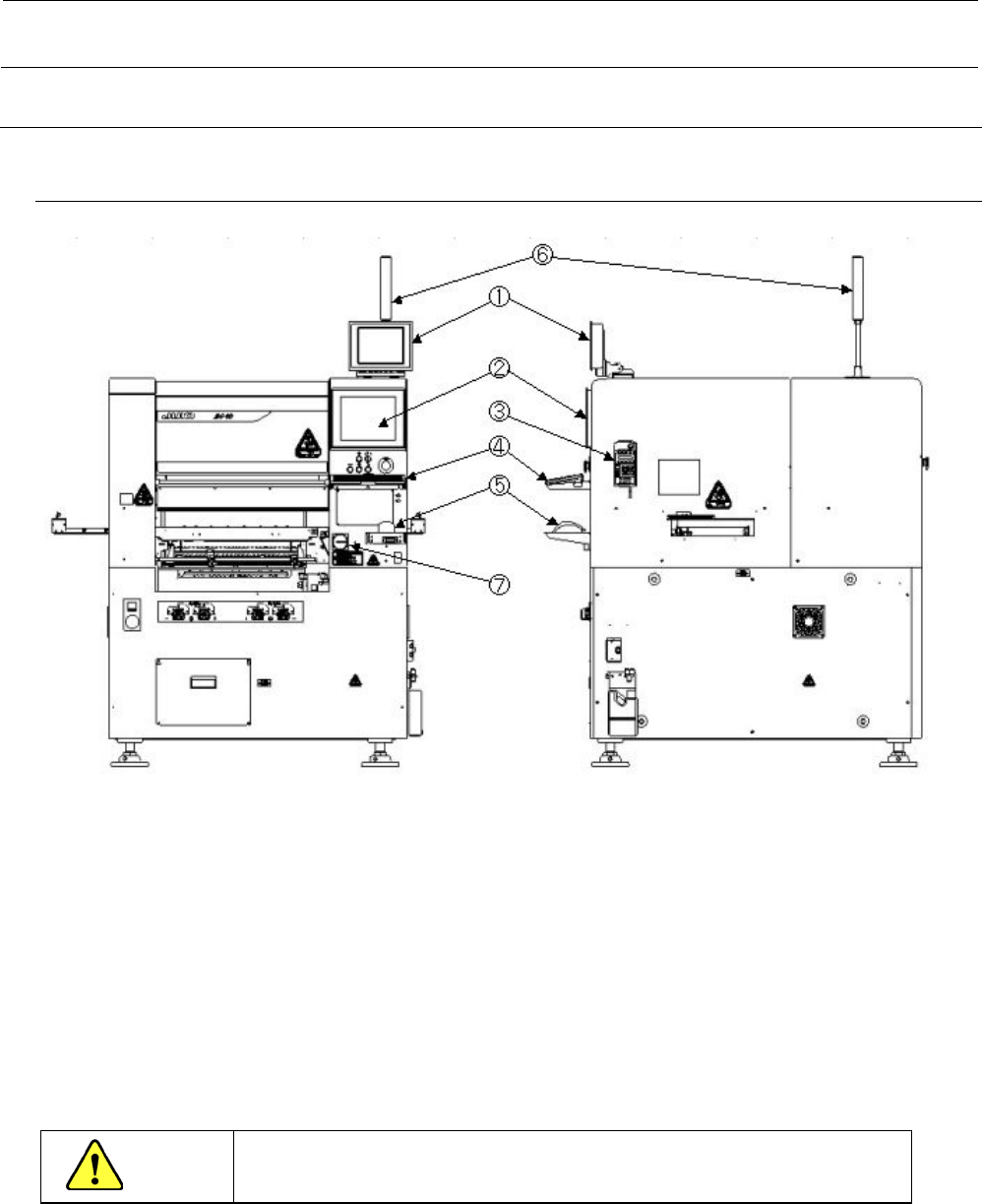

图 1-1-1 正面图 图 1-1-2 右侧面图
① 视觉监视器 ⑤ 鼠标
② 液晶显示器 ⑥ 信号灯
③ HOD（选购件） ⑦ 主开关
④ 键盘
注意
如果刚开封就发现机器有
故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
安装要领书
2
2.
主机的搬运方法
＜程序＞
１． 用叉车移动时，请把叉车的爪从主机前方放入，确认叉车爪全部伸出主机的后方之后，再抬起移动。
２． 如果有选购的脚轮，请升起调节器，使脚轮充分接触地板（地面）后再进行机器的搬运及移动。
＜注意＞
１． 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。
（板条货架也同样。）
２． 请不要安装着视觉监视器的状态用叉车移动主机。
（板条货架也同样。）
图 2-1 货物重心标志
货物重心标志
视觉监视器
脚轮
安装要领书
3
3.
有关包装箱包装材料等的除去
3-1.
机器主体
请取下包装机器的塑料包装。
塑料包装尺寸∶1800×1700×1500（横宽×纵深×高度） t0.05（厚度）
图 3-1-1
