安装要领书 13 8. 底桥 揭下上图的防锈纸，再卸下空气盖。 9. ATC 装置 卸下固定 ATC 底座和滑板的纤维丝胶带。 图 9- 1 卸下滑 动板固定纤维丝胶带 空气盖 防锈纸 纤维丝胶带 气泡包装膜
安装要领书
12
7.

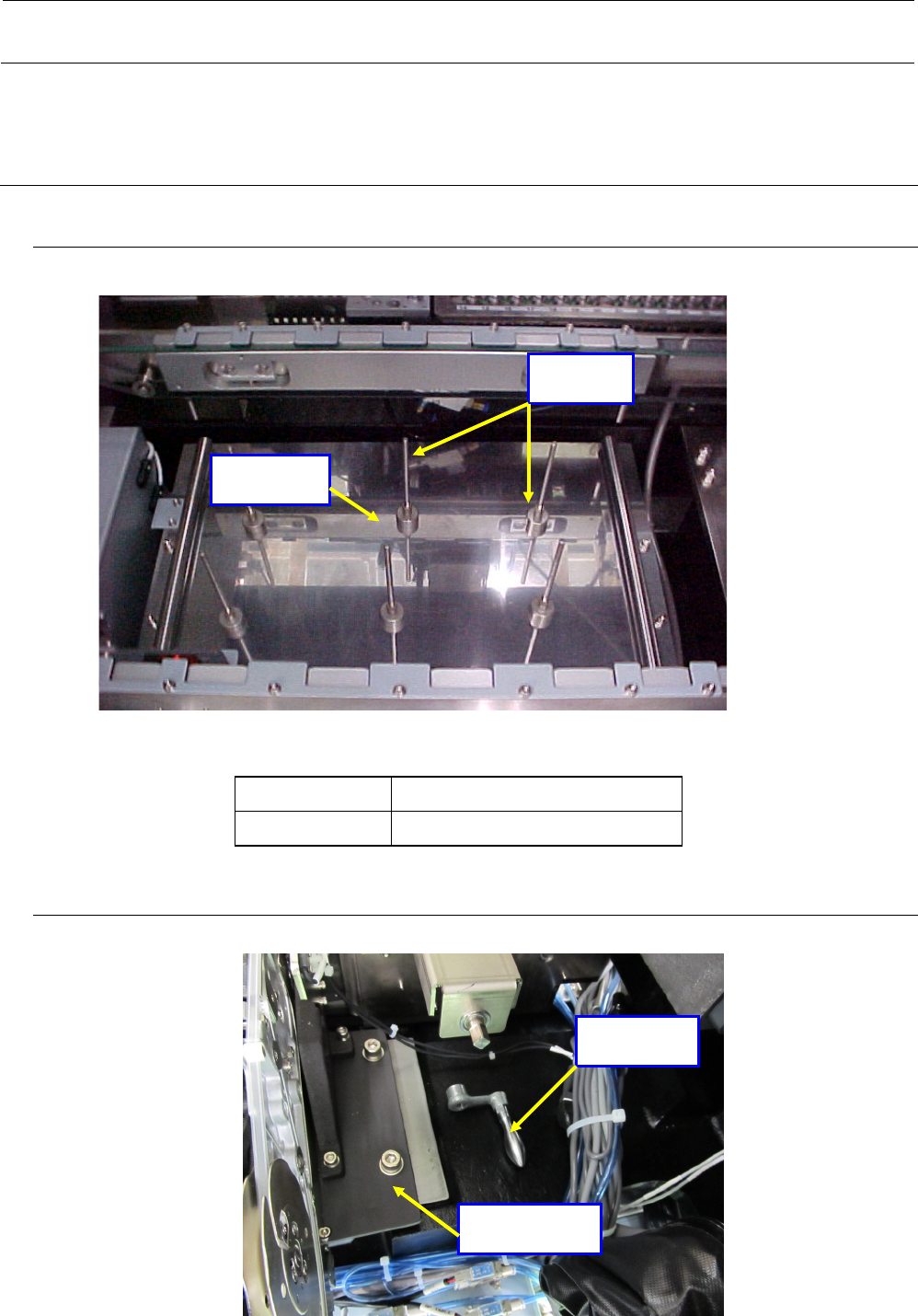

基板传送装置关系
7-1.
附属品的取下
从包装纸箱里取出支撑销（40034506）安装到贴片机上。
※ 支撑销的数量
表 7-1-1
机种 410mm×250mm 尺寸基板传送
JM-10 6 个
7-2.
手柄组件的取下
从包装纸箱里取出手柄组件（40072349）安装到贴片机上。
支撑机台
支撑销
手柄组件
送料器台车
安装要领书
13
8.
底桥
揭下上图的防锈纸，再卸下空气盖。
9.
ATC 装置
卸下固定 ATC 底座和滑板的纤维丝胶带。
图 9-1 卸下滑动板固定纤维丝胶带
空气盖
防锈纸
纤维丝胶带
气泡包装膜
安装要领书
14
10.
电源线的连接
１） 连接电源线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断。
２） 松开护罩的螺丝，拆下护罩 RB，再拆下内部的护罩。
３） 将电源的各线路连接到装置内部的端子台上。
FG 线连接到底架上的 FG 连接柱上。
电源线按图 10-3 所示用束线箍固定在固定座
上。(电源线和 FG 线请参照表 10-1，请使用
适合电线长度的电线。)
表 10-1 电线长度的适合断面积
电线长度[m]
导体断面积[mm
2
]
200V 系列 400V 系列
20 以下 5.5 3.5
30 5.5 5.5
40 8 5.5
50 10 6
护罩 RB
图 10-1
固定座
端子台
FG 线连接用的分接头
图 10-2
束线箍固定在固定座上
图 10-3
