DOT C20 操作说明书
2.3 菜单结构
菜单分为主界面与设置界面。主界面的高级功能分为参数与方案两个子界面项。设置界面又分为整定、胶阀信息、
设置等子界面项。
主界面
主界面大致分为阀通讯相关区，参数区，工作模式选择区，周期显示区，各类功能按键等。
(1)参数区包含了可设置的 上升，下降，打开，延时，行程，点数等参数；
(2)阀通讯相关区包含了显示出所连接的阀体的信息，阀体使用次数，当前温度，以及连接状态；
(3)工作模式分为 打线、打点、方案三种工作模式；
(4)报警码显示区显示了报警代码，代码意义可在设置->故障说明中查看；
(5)周期显示区显示了参数周期及对应频率，最高稳定工作频率500HZ；
参数区
报警码显示区
工作模式选择区
周期显示区
触发按键
切换到设置界面
2.4 模式设定
本机共设定3种点胶模式，具体如下：
打线模式：PLC接口的TRIG引脚 高电平点胶、低电平停止点胶。 触摸屏的TRIG与面板按键也可以触发和停
止点胶动作。此时与参数中设置的点数无关。
打点模式：PLC接口的TRIG引脚 收到一个完整脉冲信号，打N个点，点数由用户设定，点数可以设置为
1~30000。触摸屏的TRIG与面板按键也可以触发和停止点胶动作。
方案模式：PLC接口的TRIG引脚 收到一个完整脉冲信号，则胶阀控制器会按照高级功能方案里面设置的参
数自动进行点胶直至结束。触摸屏的TRIG与面板按键也可以触发和停止点胶动作。
注：此处高电平与低电平的说法指共阴极接法的情况下，如果是共阳极接法则高低相反。
阀通讯相关区
2023/1/6
11
DOT C20 操作说明书
2.5 参数设定
取值范围 增量 参考值
上升时间
Rising Time (ms
）
0.01≤x≤100 0.01ms 0.45
下降时间
Falling Time (ms) 0.01≤x≤100 0.01ms 0.15
打开时间
Open Time (ms) 0.01≤x≤300 0.01ms -
延时
Delay Time (ms) 0.01≤x≤300 0.01ms -
点胶数量
PLUSE NUM 1≤x≤30000 1 100
撞针升程
Needle lift
（
%
）
10%≤x≤100% 1% 80
供胶压力（
kpa
）
20≤x≤400 20 -
喷嘴直径
(mm) 0.05≤x≤0.5 0.05 -
下降时间（Falling Time）:撞针从抬起位到喷嘴的下降时间，增量0.01ms，下降时间越短，撞击力越大，过
短会产生散点，过长会导致喷胶不圆。
打开时间（Open Time）:撞针在抬升位置的时间，增量0.01ms，更大的打开时间可以增加出胶量，喷出的
单点越大。
撞针行程（Needle lift）:撞针抬升行程，数值范围10%—100%，当行程在80%-100%之间，喷射阀将进入正
负压轮替工况。撞针行程越大，撞击力越大，胶水粘度越高所需撞击力越大，撞针升程设定偏小会导致挂
胶，设定太大会导致散点。
延时（Delay Time）:胶阀关闭时间，范围0.01ms—300ms，增量0.01ms,延时越小则频率变高,SCDP1010C频
率上限1000HZ。
上升时间（Rising Time）:撞针从喷嘴抬升时间，增量0.01ms，更大的上升时间可以增加点胶量，减少气泡。
当Rising、Open、Falling、Delay 四个参数设置完成后，自动计算出喷射频率。
Rising
Open
Falling
Delay Needle lift
撞针升程
2.5.1 基本参数设定
2023/1/6
12
DOT C20 操作说明书

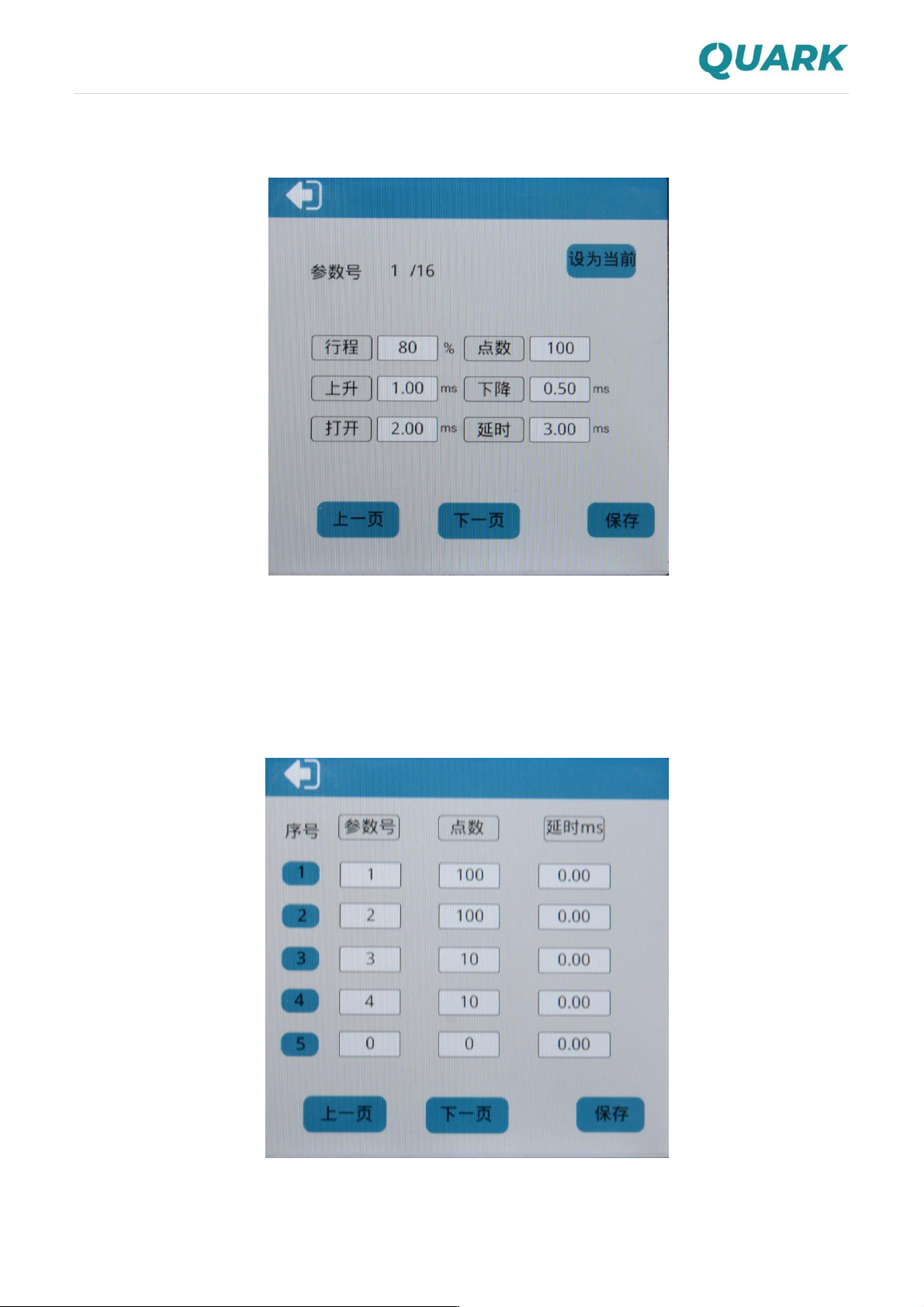

2.5.2 高级->参数设定
此界面有16组参数可以设置，每组参数设置完都要按保存才能保存到系统里面，否则重新上电会丢失。按 “设为当
前”按钮可将当前参数号的参数调为主页面下的参数。
2.5.3高级->方案设定
2023/1/6
13
