DOT C20 操作说明书 4.4.1 SDPH-T-1A 液盒加热安装 4.4 加热模块安装 步骤一 ： 将 SDPH- T- 1A 加热模块塞到 液盒底部 ， 适当调节导向卡槽将加热模块移至正确位置 ， 锁紧底部螺丝 ； 步骤二 ： 锁紧 SDPH-T- 1A 加热模块螺 母抱紧螺丝 ； 步骤三 ： 使用 6 芯电缆航空插头将加热模块与 温度控制器相连接 。 • 液盒加热接口 （ 6 芯 ） 4.4. 2 SDPH-B-1A 胶桶加…
DOT C20 操作说明书
SCH-102A加热控制器如上图所示，前面板为2块PID温度控制器，对加热模块进行温度参数设置。
后面板主要分为电源插口、RS232通讯接口、胶桶加热5芯接口、液盒加热6芯接口。
4.2 技术参数
液盒加热模块SDPH-T-1A 胶桶加热模块SDPH-B-1A
4、加热模块
在使用粘度较高的胶水时，为改善胶水的流动性，以达到更稳定地点胶过程，建议客户此时对胶水进
行加热。针对SDP1010B喷阀系统，客户可以选择使用液盒加热模块SDPH-T-1A及胶桶加热模块SDPH-B-1A。
需注意： SDPH-T-1A只针对液盒及喷嘴加热， SDPH-B-1A只针对胶桶进行加热。
4.1使用场景
电源
AC 220V
加热范围 常温
~180℃
控制精度
±1℃
控制器尺寸
142*108.6*179mm（H*W*L)
功率
SDPH-T-1A 25W
SDPH-B-1A 75W
通讯
RS232
4.3 加热模块
• RS232接口
• 胶桶加热接口（5芯）
• 液盒加热接口（6芯）
• AC 220V
• 电源开关
加热控制器SCH-102A
2023/1/6
23
DOT C20 操作说明书
4.4.1 SDPH-T-1A 液盒加热安装
4.4 加热模块安装
步骤一：将SDPH-T-1A加热模块塞到液盒底部，
适当调节导向卡槽将加热模块移至正确位置，
锁紧底部螺丝；
步骤二：锁紧SDPH-T-1A加热模块螺母抱紧螺丝；
步骤三：使用6芯电缆航空插头将加热模块与
温度控制器相连接。
• 液盒加热接口（6芯）
4.4.2 SDPH-B-1A 胶桶加热安装
步骤一：将SDPH-B-1A胶桶加热模块按图示位置
安装放置；
步骤二：使用5芯电缆航空插头将胶桶加热模
块与温度控制器相连接。
• 胶桶加热接口
（5芯）
2023/1/6
24
DOT C20 操作说明书

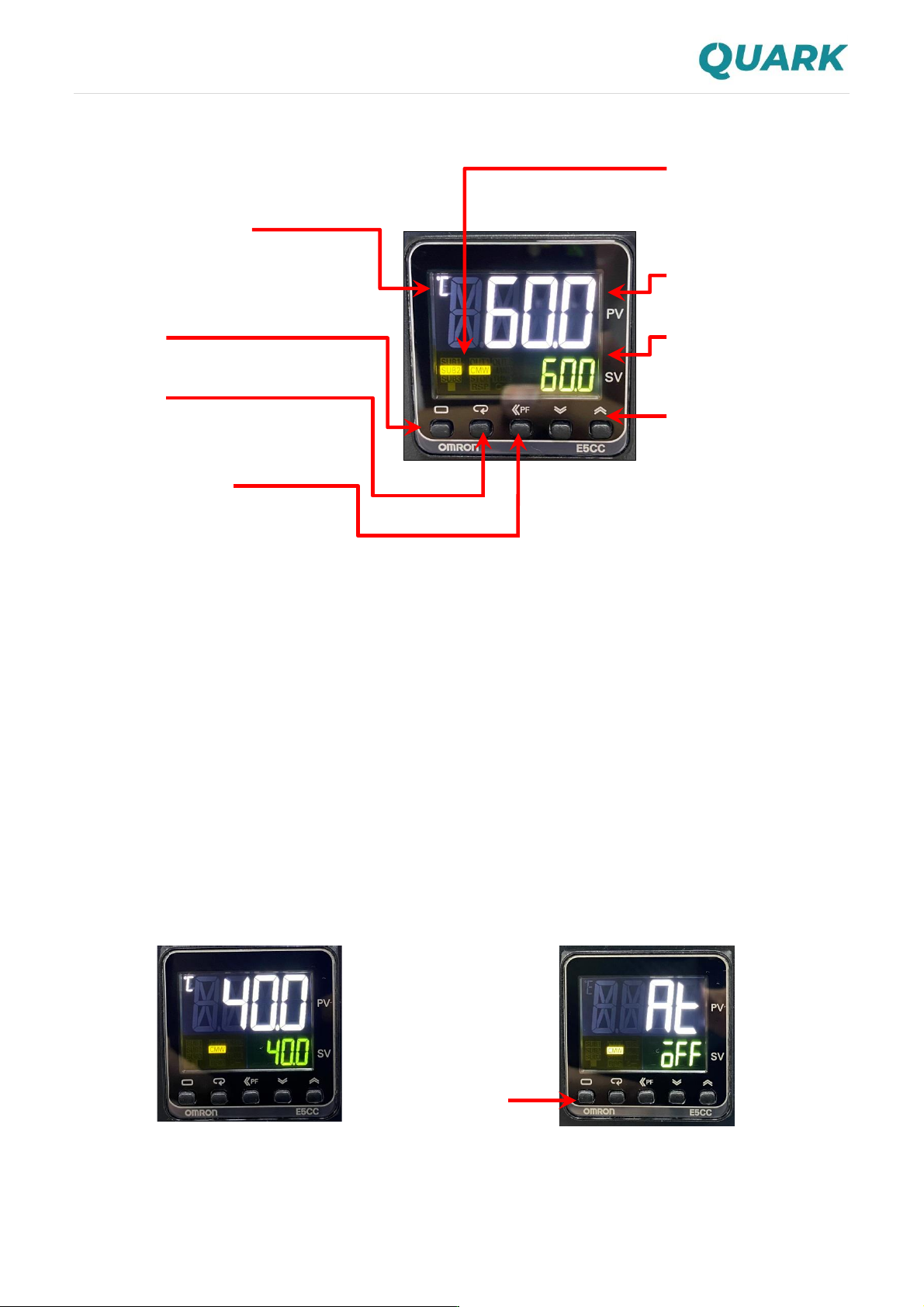

PF设置参数默认设定为使数位移位。
此键为功能键。当按下此键，为PF设
定参数设定的功能将生效。
• ℃/℉：温度单位
当显示内容为温度时显示温度单位。
根据温度单位的设定值显示℃或℉。
• 菜单键
• 模式键
• 移位键（PF键）
• 第一显示
• 第二显示
• 向上和向下键
• 工作指示
使用该键切换菜单。
按此键改变显示内容；
按此键1秒以上反方向显示内容。
过程值或设定数据类型。
设定值、设定数据读出值或
更改的输入值。
每按一次 键，第二显
示上的值将增大或显示下一
个值。
《
每按一次 键，第二显
示上的值将增大或显示下一
个值。
《
SUB1：辅助输出1指示
SUB2：辅助输出2指示
OUT1：控制输出1指示
当需要调整设定温度SV值时，按向上和向下键，此时SV数字为闪烁状态，如需快捷修改十位、百位，则按移
位键， 然后按向上和向下键， 进行温度设定修改。
• TUNE
自校准时闪烁
自整点时点亮
• STOP: 控制停止指示
在运行中“运行/停止”停止时点亮。
在控制停止期间，除控制输出以外的功能均
有效
• CMW: 通信写允许/禁止指示
当通信写允许时点亮，禁止时熄灭。
• MANU: 手动输出指示
当自动/手动模式设定为手动模式时点亮。
4.5 PID温度控制器仪表参数设置
4.6 TUNE自整定功能
当SCH-102A加热控制器在某些环境影响下，温度控制产生波动，这时需要使用TUNE自整定功能来消除误差。
步骤一：将SDPH-T-1A加热模块SV值调到最常
用的温度；
步骤二：按一次菜单键进入调整菜单，初始设
定为OFF，AT为中止状态；
• 菜单键
2023/1/6
25
