DOT C20 操作说明书 2.5.2 高级 -> 参数设定 此界面有 16 组参数可以设置 ， 每组参数设置完都要按保存才能保存 到系统里面 ， 否则重新上电 会丢失 。 按 “ 设为当 前 ” 按钮可将当前参数号的参数调为主页面下的参 数 。 2.5.3 高级 -> 方案设定 2023/1/6 13
DOT C20 操作说明书
2.5 参数设定
取值范围 增量 参考值
上升时间
Rising Time (ms
）
0.01≤x≤100 0.01ms 0.45
下降时间
Falling Time (ms) 0.01≤x≤100 0.01ms 0.15
打开时间
Open Time (ms) 0.01≤x≤300 0.01ms -
延时
Delay Time (ms) 0.01≤x≤300 0.01ms -
点胶数量
PLUSE NUM 1≤x≤30000 1 100
撞针升程
Needle lift
（
%
）
10%≤x≤100% 1% 80
供胶压力（
kpa
）
20≤x≤400 20 -
喷嘴直径
(mm) 0.05≤x≤0.5 0.05 -
下降时间（Falling Time）:撞针从抬起位到喷嘴的下降时间，增量0.01ms，下降时间越短，撞击力越大，过
短会产生散点，过长会导致喷胶不圆。
打开时间（Open Time）:撞针在抬升位置的时间，增量0.01ms，更大的打开时间可以增加出胶量，喷出的
单点越大。
撞针行程（Needle lift）:撞针抬升行程，数值范围10%—100%，当行程在80%-100%之间，喷射阀将进入正
负压轮替工况。撞针行程越大，撞击力越大，胶水粘度越高所需撞击力越大，撞针升程设定偏小会导致挂
胶，设定太大会导致散点。
延时（Delay Time）:胶阀关闭时间，范围0.01ms—300ms，增量0.01ms,延时越小则频率变高,SCDP1010C频
率上限1000HZ。
上升时间（Rising Time）:撞针从喷嘴抬升时间，增量0.01ms，更大的上升时间可以增加点胶量，减少气泡。
当Rising、Open、Falling、Delay 四个参数设置完成后，自动计算出喷射频率。
Rising
Open
Falling
Delay Needle lift
撞针升程
2.5.1 基本参数设定
2023/1/6
12
DOT C20 操作说明书
2.5.2 高级->参数设定
此界面有16组参数可以设置，每组参数设置完都要按保存才能保存到系统里面，否则重新上电会丢失。按 “设为当
前”按钮可将当前参数号的参数调为主页面下的参数。
2.5.3高级->方案设定
2023/1/6
13
DOT C20 操作说明书

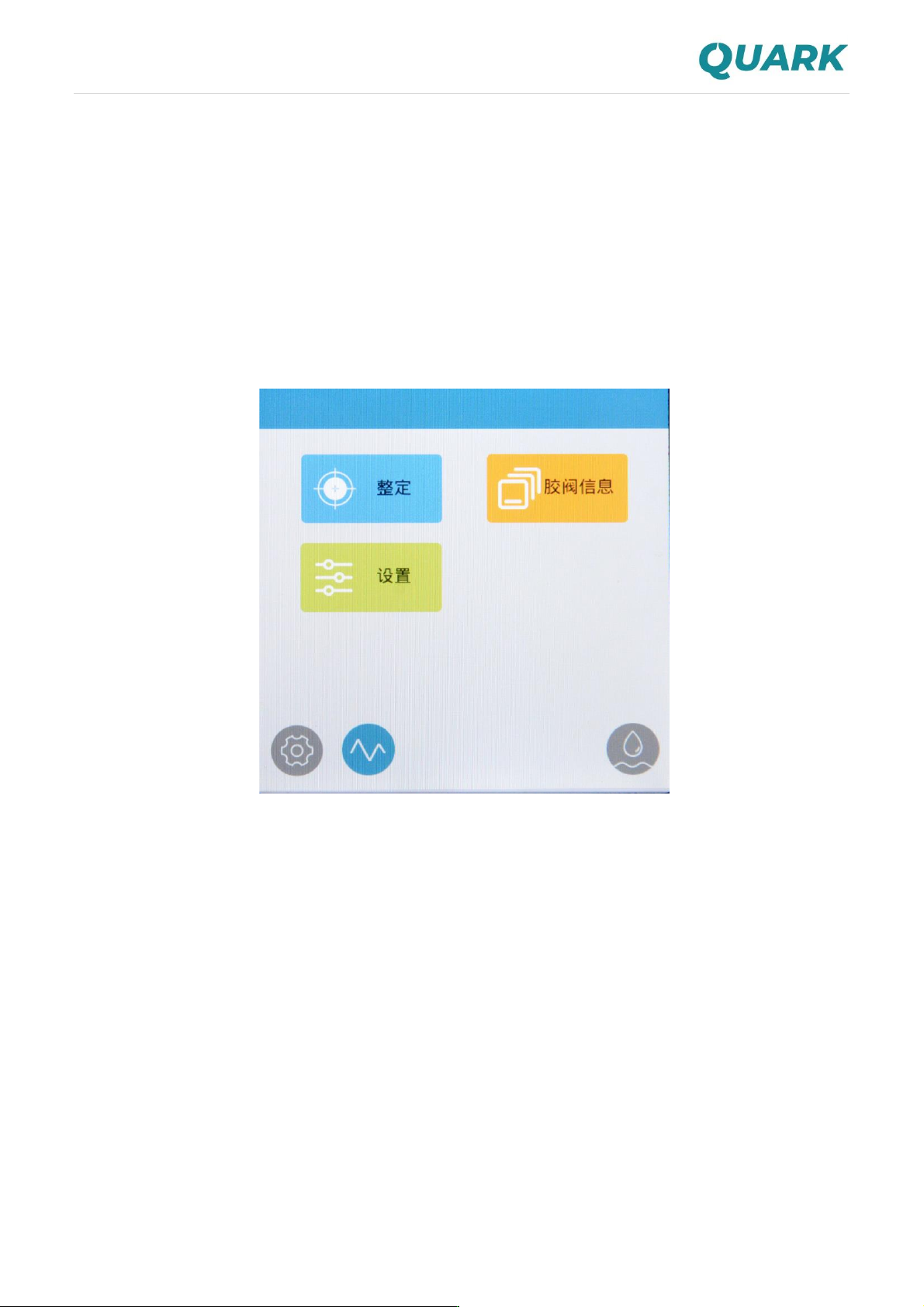

2.6 设置界面
2.6.1 设置 子界面
设置子界面又分为 语言设置、系统信息、故障说明等子界面。
语言设置：可设置界面语言，中英文切换。
系统信息：显示当前软件版本。
故障说明： 故障代码号说明，当出现故障时可由故障代码号查看具体的故障原因。详见章节3。
2.6.2 胶阀信息 子界面
胶阀信息子界面可以查看所连接胶阀的ID与生产日期。
方案模式提供了50组参数组合，参数号（1-16）指“高级->参数”里面设置的参数 。点数指这个参数打多少个点，覆
盖“高级->参数”里面设置的参数点数。延时指当前参数与调用下组参数之前的时间间隙，可设置0-60000MS。
当主界面选择方案模式时，启动触发按键或PLC接口的启动信号，则胶阀控制器会按照方案设置的参数连续运行，
直到参数号为0的组合表示停止，否则50组参数全部运行完停止。等待下一次的触发信号进入循环工作。
设置完参数按保存按键，保存当前页面参数，否则开机重启数据丢失。
2.6.3 整定 子界面
整定子界面用来做胶阀整定，整定的目的是如果喷嘴没有拧到合适的位置，系统将出现漏胶、出胶异常
等情况。在每次更换喷嘴最后需要执行整定调整工作。整定前先将旋钮拧松，整定步骤如下：
