DOT C20 操作说明书 SCH-102A 加热控制器如上图所示 ， 前面板 为 2 块 PID 温度 控制器 ， 对加 热模块进行温度参数 设置 。 后面板主要分为电源插口 、 RS232 通讯接口 、 胶桶加热 5 芯 接口 、 液盒加 热 6 芯接口 。 4.2 技术参数 液盒加热模块 SDPH-T- 1A 胶桶加热模块 SDPH-B- 1A 4 、 加热模块 在使用粘度较高的胶水时 ， 为改善胶水的流动性 ， 以达到更稳定地 …
DOT C20 操作说明书
3、故障排除
故障码 故障描述 解决方案
ERR101
控制器内部电压异常 关电
，
联系厂家
ERR102
控制器内部电流过高 关电重启
，
问题重现
，
联系厂家
ERR103
控制器内部温度过高 关电
，
联系厂家
ERR201
阀体温度异常
阀体长时间工作引起
，
停机自然冷却或工作
时加散热装置
ERR202
阀体通讯失败 换通讯线
，
如果故障仍未解除
，
联系厂家
ERR203
叠推寿命到期 建议换叠堆
本机针对系统故障情况设定以下报警代码，如出现以下情况，可参考故障代码对应的解决方案进行处理。
故障码 报警显示区显示 蜂鸣器报警
PLC
接口
SYS
引脚报警 能否继续工作
ERR101 √ √ √ ×
ERR102 √ √ √ ×
ERR103 √ √ √ ×
ERR201 √ √ √ ×
ERR202
√ √ × √
ERR203
√ × × √
故障码与报警方式如下：
2023/1/6
22
DOT C20 操作说明书
SCH-102A加热控制器如上图所示，前面板为2块PID温度控制器，对加热模块进行温度参数设置。
后面板主要分为电源插口、RS232通讯接口、胶桶加热5芯接口、液盒加热6芯接口。
4.2 技术参数
液盒加热模块SDPH-T-1A 胶桶加热模块SDPH-B-1A
4、加热模块
在使用粘度较高的胶水时，为改善胶水的流动性，以达到更稳定地点胶过程，建议客户此时对胶水进
行加热。针对SDP1010B喷阀系统，客户可以选择使用液盒加热模块SDPH-T-1A及胶桶加热模块SDPH-B-1A。
需注意： SDPH-T-1A只针对液盒及喷嘴加热， SDPH-B-1A只针对胶桶进行加热。
4.1使用场景
电源
AC 220V
加热范围 常温
~180℃
控制精度
±1℃
控制器尺寸
142*108.6*179mm（H*W*L)
功率
SDPH-T-1A 25W
SDPH-B-1A 75W
通讯
RS232
4.3 加热模块
• RS232接口
• 胶桶加热接口（5芯）
• 液盒加热接口（6芯）
• AC 220V
• 电源开关
加热控制器SCH-102A
2023/1/6
23
DOT C20 操作说明书

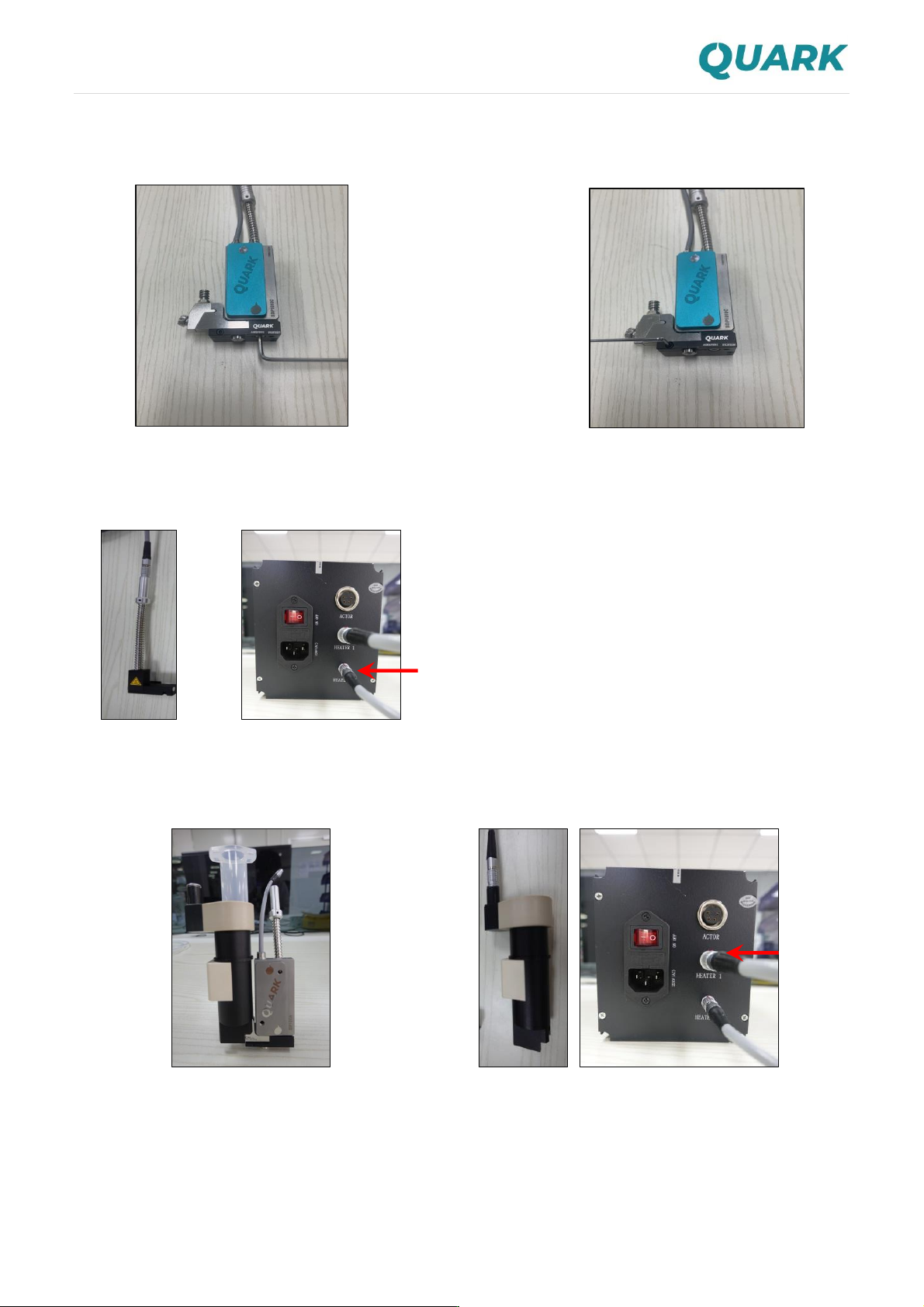

4.4.1 SDPH-T-1A 液盒加热安装
4.4 加热模块安装
步骤一：将SDPH-T-1A加热模块塞到液盒底部，
适当调节导向卡槽将加热模块移至正确位置，
锁紧底部螺丝；
步骤二：锁紧SDPH-T-1A加热模块螺母抱紧螺丝；
步骤三：使用6芯电缆航空插头将加热模块与
温度控制器相连接。
• 液盒加热接口（6芯）
4.4.2 SDPH-B-1A 胶桶加热安装
步骤一：将SDPH-B-1A胶桶加热模块按图示位置
安装放置；
步骤二：使用5芯电缆航空插头将胶桶加热模
块与温度控制器相连接。
• 胶桶加热接口
（5芯）
2023/1/6
24
