DOT C20 操作说明书
序号
RS232
指令
（ms
1
TRIGGER:SET:<Rising>,<OpenTime>,<Falling>,<Needle Lift>,<Number of
Pulses>, <Delay>
100
2
TRIGGER:SET:<Rising>,<OpenTime>,<Falling>,<Needle Lift>,<Number of
Pulses>, <Delay>,1
120
3
TRIGGER:SET:?
100
4
VALVE:UP
60
5
VALVE:DOWN
60
6
VALVE:START
60
7
VALVE:STOP
60
8
VALVE:
INFO:? 80
9
SETUP:SAVE:<Setup
-Nr.>:<Rising>,<Open Time>,<Falling>,<Needle
Lift>,<Number of Pulses>, <Delay>, 1
120
10
SETUP:READ:<Setup
-Nr.> 100
11
SETUP:MODE:<mode>
80
12
SETUP:MODE:?
80
13
SCENARIO:SAVE:<Scenario 1 Setup, Scenario 1 Number of Pulses, Scenario 1
Delay, ...Scenario n Setup, Scenario n Number of Pulses, Scenario n Delay>
<2000
14
SCENARIO:READ:?
<1500
RS232指令一览表
2023/1/6
21
*指令13,14的响应时间与发送的数据大小有关，越大相应时间越长。
DOT C20 操作说明书
3、故障排除
故障码 故障描述 解决方案
ERR101
控制器内部电压异常 关电
，
联系厂家
ERR102
控制器内部电流过高 关电重启
，
问题重现
，
联系厂家
ERR103
控制器内部温度过高 关电
，
联系厂家
ERR201
阀体温度异常
阀体长时间工作引起
，
停机自然冷却或工作
时加散热装置
ERR202
阀体通讯失败 换通讯线
，
如果故障仍未解除
，
联系厂家
ERR203
叠推寿命到期 建议换叠堆
本机针对系统故障情况设定以下报警代码，如出现以下情况，可参考故障代码对应的解决方案进行处理。
故障码 报警显示区显示 蜂鸣器报警
PLC
接口
SYS
引脚报警 能否继续工作
ERR101 √ √ √ ×
ERR102 √ √ √ ×
ERR103 √ √ √ ×
ERR201 √ √ √ ×
ERR202
√ √ × √
ERR203
√ × × √
故障码与报警方式如下：
2023/1/6
22
DOT C20 操作说明书

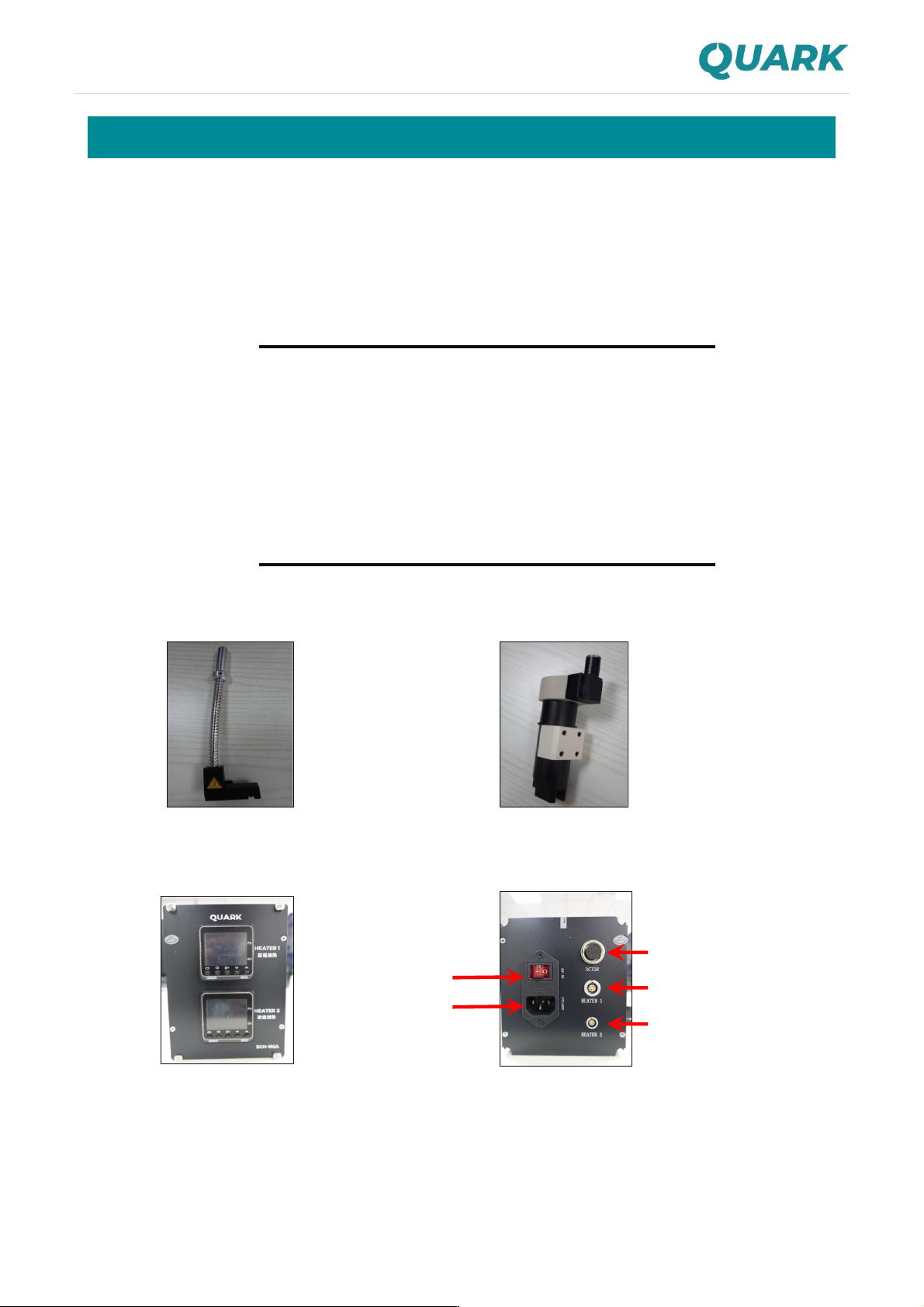

SCH-102A加热控制器如上图所示，前面板为2块PID温度控制器，对加热模块进行温度参数设置。
后面板主要分为电源插口、RS232通讯接口、胶桶加热5芯接口、液盒加热6芯接口。
4.2 技术参数
液盒加热模块SDPH-T-1A 胶桶加热模块SDPH-B-1A
4、加热模块
在使用粘度较高的胶水时，为改善胶水的流动性，以达到更稳定地点胶过程，建议客户此时对胶水进
行加热。针对SDP1010B喷阀系统，客户可以选择使用液盒加热模块SDPH-T-1A及胶桶加热模块SDPH-B-1A。
需注意： SDPH-T-1A只针对液盒及喷嘴加热， SDPH-B-1A只针对胶桶进行加热。
4.1使用场景
电源
AC 220V
加热范围 常温
~180℃
控制精度
±1℃
控制器尺寸
142*108.6*179mm（H*W*L)
功率
SDPH-T-1A 25W
SDPH-B-1A 75W
通讯
RS232
4.3 加热模块
• RS232接口
• 胶桶加热接口（5芯）
• 液盒加热接口（6芯）
• AC 220V
• 电源开关
加热控制器SCH-102A
