DOT C20 操作说明书
步骤3：松开液盒紧固螺丝，并拆除液盒整体。
步骤4：请更换下述三处密封圈。
---将O型密封圈从撞针引导环上拆下并更换。
--- 将液盒连接处的O型密封圈拆掉并更换，使用喷嘴推出工具将液盒中的撞针密封圈推出并更换。
步骤5：更换完成后将其依次重新组装固定。
2023/1/6
32
DOT C20 操作说明书
请在收货后检查部品是否齐全。 DOT V10C部品清单如下表：
名称 型号 数量
基础套件
压电喷射阀本体
DOT V20C 1
压电喷射阀控制器
DOT C20 1
标配连接电缆
（7
芯电缆
，5
米
） CF240.01.07 1
拆阀工具三件套
SDP-T-010 1
喷嘴清理工具
2
件套
SDP-T-020 1
使用说明书
1
加热器
（
需选配
）
液盒加热装置
SDPH-T-1A 1
6
芯电缆
，3
米
SWPT0602A 1
胶桶加热装置
SDPH-B-1A 1
5
芯电缆
，3
米
SWPB0G02A 1
双路加热控制器
（
选配加热装置时必选
） SCH-102A 1
使用说明书
（
包含接线图和安装开孔图
） 1
6、部品清单
6.1 收货清单
2023/1/6
33

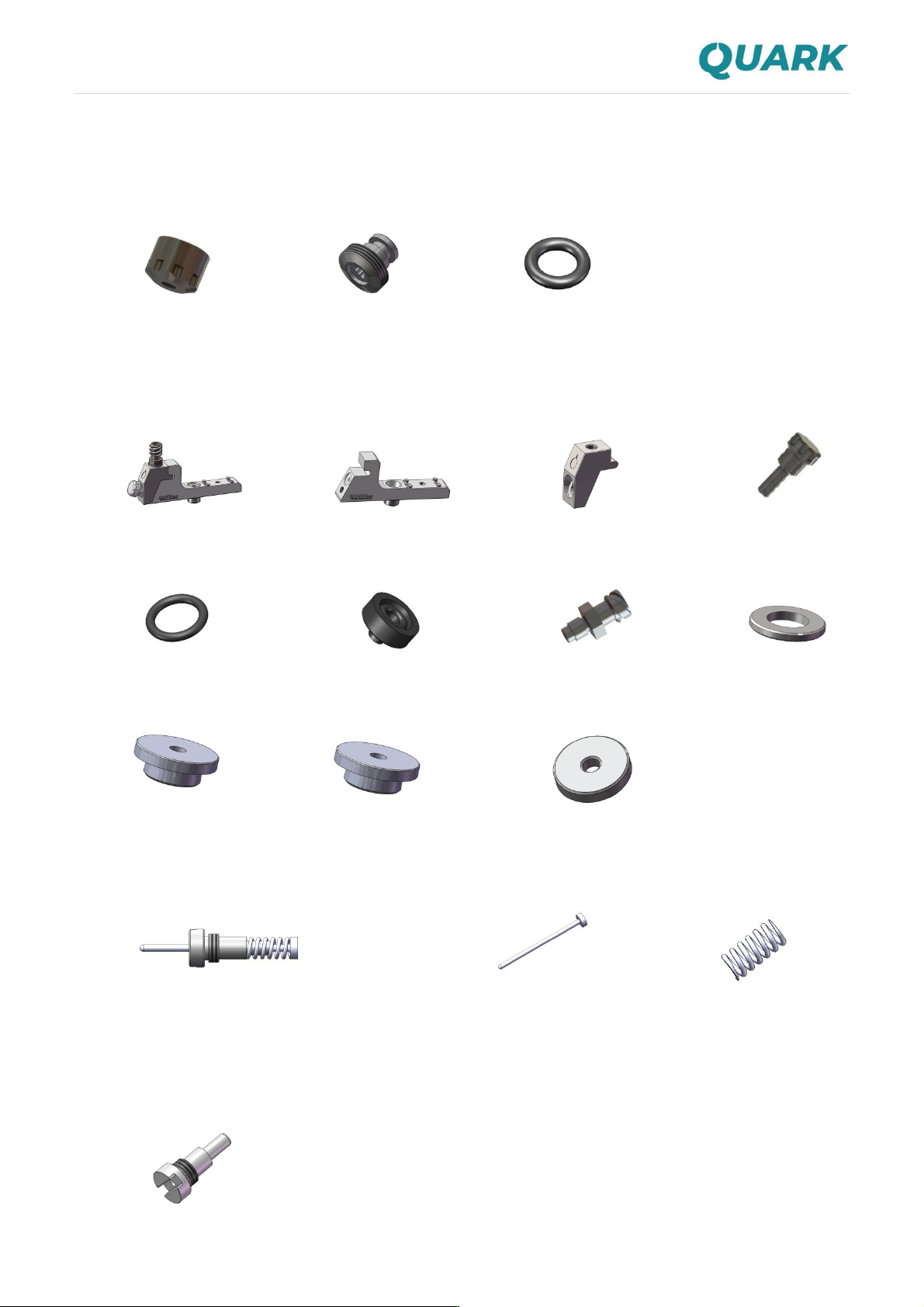

DOT C20 操作说明书
撞针保护套
Order Number：A01100006
• 撞针组件
φ1.5撞针套件 Order Number：A08100001
φ1.0撞针套件 Order Number：A08100002
Φ0.7撞针套件 Order Number：A08100003
Φ2.0撞针套件 Order Number：A08100004
Φ0.7撞针 Order Number：A05200001
φ1.0撞针 Order Number：A05200002
Φ1.5撞针 Order Number：A05200003
Φ2.0撞针 Order Number：A05200004
撞针弹簧
Order Number：A03100001
• 液盒组件
液盒
Order Number：A01100003
液盒套件
Order Number：A08300001
胶桶固定座
Order Number：A01100004
固定螺丝
Order Number：A01100005
• 调节螺母组件
喷嘴调节螺母
Order Number：A01100001
撞针引导环
Order Number：A01100002
引导环密封圈
Order Number：A02020001
6.2 备品及工具
胶桶固定座密封圈
Order Number：A02020002
液盒密封圈
Order Number：A02010001
鲁尔接头
Order Number：A03100002
密封垫片
Order Number：A02020006
冷胶泛塞封
Order Number：A02020004
定心片
Order Number：A02020005
热胶泛塞封
Order Number：A02020003
2023/1/6
34
