DOT C20 操作说明书 支架固定螺丝 胶筒固定座垫片 撞针 胶筒固定支架 鲁尔接头 胶筒固定座 固定螺栓 固定座密封圈 液盒 气管接头 引导环密封圈 喷嘴 液盒固定螺丝 弹簧 调节螺母 动力线 液盒密封圈 引导环 撞针保护套 压电阀本体 1 压电喷射阀系统说明 1.1 阀体爆炸图 2023/1/6 5
DOT C20 操作说明书
使用须知
• 未经培训，非专业人员不可私自拆卸胶阀及控制器，以防止意外的产生；
• 外部电源电压 220 V ± 10 %范围内 ；
• 产品电源必须接地，所使用的电源插座必须符合安全规范；
• 在使用加热附件时，请断开加热模块电源电源，等待足够的时间待其冷却后拆卸，避免温度过高而导
致烧伤；
• 不可将压电喷射阀系统在恶劣工况下使用，这样会导致系统内部安全防护受到影响；
在使用 压电喷射阀之前,请仔细阅读以下注意事项：
注意事项：
• 每次安装喷嘴或清洗保养后，都需要进行校准操作；
• 严禁在无介质及喷嘴的情况下使用；
• 避免短时间内重复开关控制器；
• 如有严重的运行故障，请立即将设备电源断开；
• 严禁在使用过程中断开电源，否则会造成系统损坏；
• 更换部件时，需确认高温部件冷却时进行；
• 阀体在拆卸过程中，应避免摔落或强力拆解零件；
• 使用压电喷射阀前，需对喷射阀进行彻底清洗，确保阀体无残液；
• 请确保使用时最高压力不超过0.7Mpa；
• 在使用前请确认阀体液盒部分零件密封良好；
• 在使用前请确认阀与控制器间通讯正常；
• 在使用加热模块时，应确认胶水安全特性，避免发生不良反应；
• 压电阀长时高频作业或使用加热模块时需给阀体通气冷却，气源需经油水过滤器，否则气源内的颗粒
物或水汽会导致压电阀短路故障；
• 压电阀断电前，请确认是否将胶水排除干净，关闭气源，防止在断电后胶水发生泄漏。
• 严禁带电插拔与胶阀连接的7芯接口。
2023/1/6
4
DOT C20 操作说明书
支架固定螺丝
胶筒固定座垫片
撞针
胶筒固定支架
鲁尔接头
胶筒固定座
固定螺栓
固定座密封圈
液盒
气管接头
引导环密封圈
喷嘴
液盒固定螺丝
弹簧
调节螺母
动力线
液盒密封圈
引导环
撞针保护套
压电阀本体
1 压电喷射阀系统说明

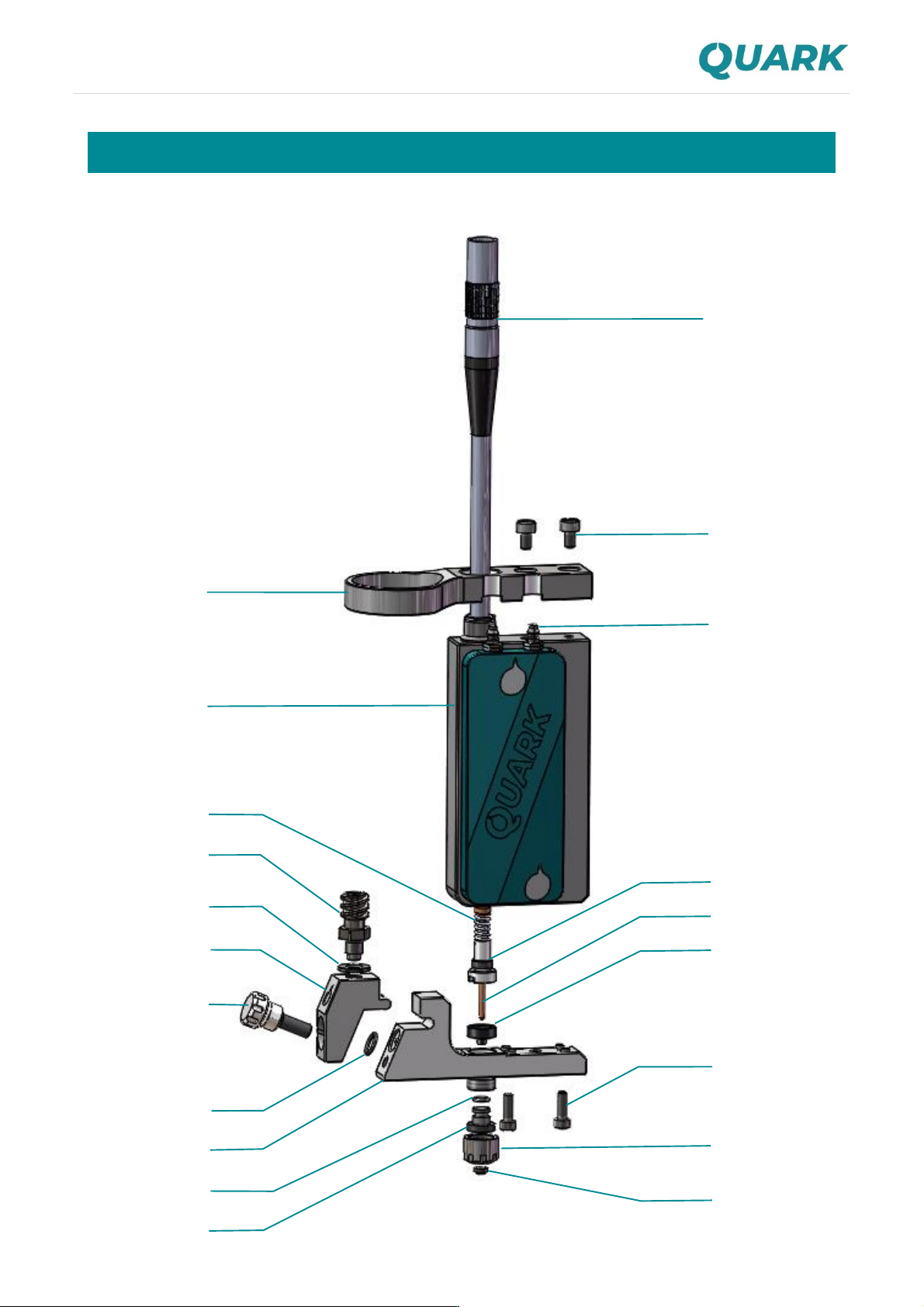

1.1 阀体爆炸图
2023/1/6
5
DOT C20 操作说明书

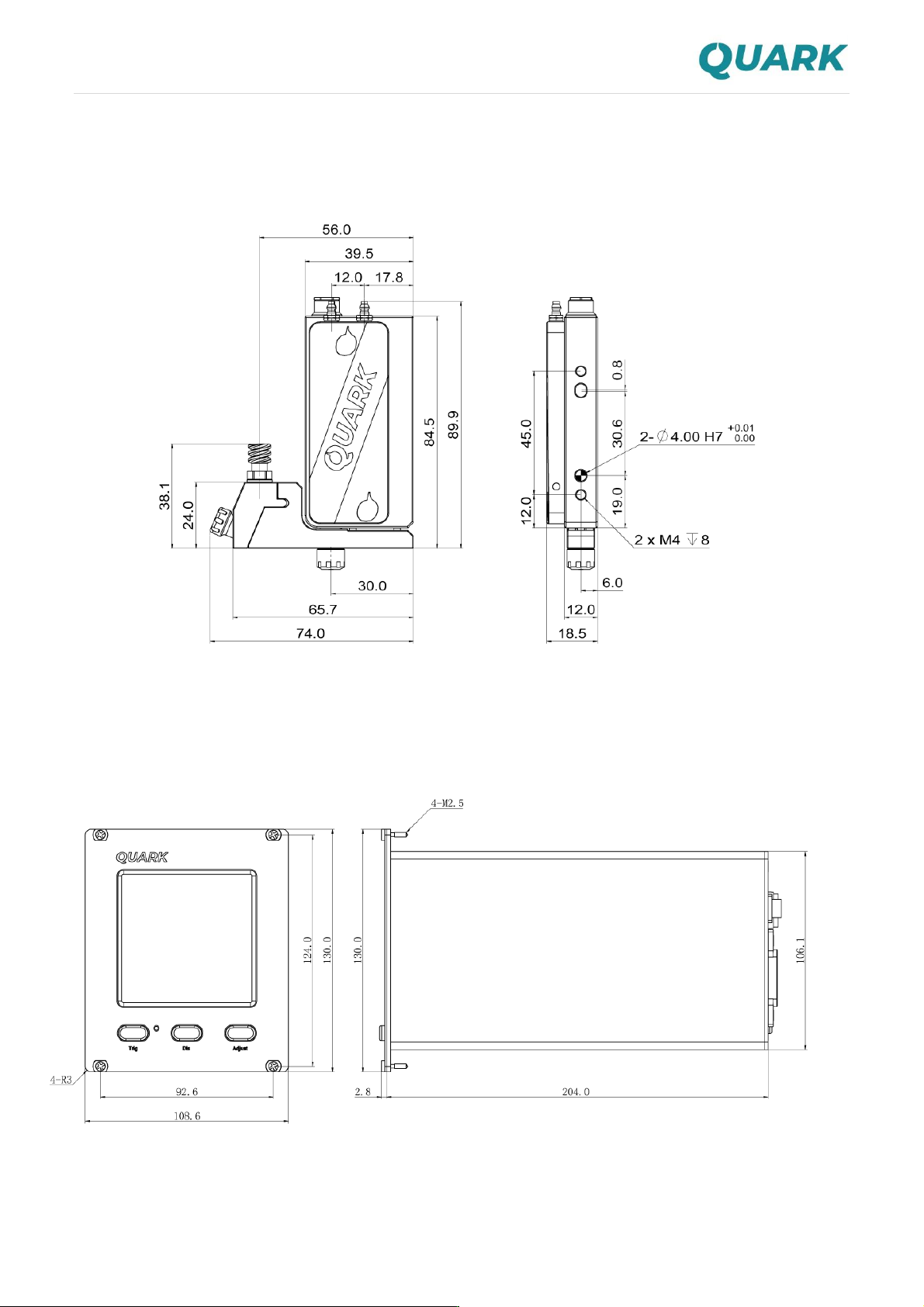

1.2 喷射阀及控制器尺寸
