DOT C20 操作说明书 PF 设置参数默认设定为使数位移位 。 此键为功能键 。 当按下此键 ， 为 PF 设 定参数设定的功能将生效 。 • ℃ /℉ ： 温度单位 当显示内容为温度时显示温度单位 。 根据温度单位的 设定值显示 ℃ 或 ℉。 • 菜单键 • 模式键 • 移位键 （ PF 键 ） • 第一显示 • 第二显示 • 向上和向下键 • 工作指示 使用该键切换菜单 。 按此键改变显示内容 ； 按此键 1 秒以上反方向显示内…
DOT C20 操作说明书
4.4.1 SDPH-T-1A 液盒加热安装
4.4 加热模块安装
步骤一：将SDPH-T-1A加热模块塞到液盒底部，
适当调节导向卡槽将加热模块移至正确位置，
锁紧底部螺丝；
步骤二：锁紧SDPH-T-1A加热模块螺母抱紧螺丝；
步骤三：使用6芯电缆航空插头将加热模块与
温度控制器相连接。
• 液盒加热接口（6芯）
4.4.2 SDPH-B-1A 胶桶加热安装
步骤一：将SDPH-B-1A胶桶加热模块按图示位置
安装放置；
步骤二：使用5芯电缆航空插头将胶桶加热模
块与温度控制器相连接。
• 胶桶加热接口
（5芯）
2023/1/6
24
DOT C20 操作说明书
PF设置参数默认设定为使数位移位。
此键为功能键。当按下此键，为PF设
定参数设定的功能将生效。
• ℃/℉：温度单位
当显示内容为温度时显示温度单位。
根据温度单位的设定值显示℃或℉。
• 菜单键
• 模式键
• 移位键（PF键）
• 第一显示
• 第二显示
• 向上和向下键
• 工作指示
使用该键切换菜单。
按此键改变显示内容；
按此键1秒以上反方向显示内容。
过程值或设定数据类型。
设定值、设定数据读出值或
更改的输入值。
每按一次 键，第二显
示上的值将增大或显示下一
个值。
《
每按一次 键，第二显
示上的值将增大或显示下一
个值。
《
SUB1：辅助输出1指示
SUB2：辅助输出2指示
OUT1：控制输出1指示
当需要调整设定温度SV值时，按向上和向下键，此时SV数字为闪烁状态，如需快捷修改十位、百位，则按移
位键， 然后按向上和向下键， 进行温度设定修改。
• TUNE
自校准时闪烁
自整点时点亮
• STOP: 控制停止指示
在运行中“运行/停止”停止时点亮。
在控制停止期间，除控制输出以外的功能均
有效
• CMW: 通信写允许/禁止指示
当通信写允许时点亮，禁止时熄灭。
• MANU: 手动输出指示
当自动/手动模式设定为手动模式时点亮。
4.5 PID温度控制器仪表参数设置
4.6 TUNE自整定功能
当SCH-102A加热控制器在某些环境影响下，温度控制产生波动，这时需要使用TUNE自整定功能来消除误差。
步骤一：将SDPH-T-1A加热模块SV值调到最常
用的温度；
步骤二：按一次菜单键进入调整菜单，初始设
定为OFF，AT为中止状态；
• 菜单键
2023/1/6
25
DOT C20 操作说明书
• 高温,防止烫伤,液盒加热模块的最高温度可达 160 °C。在操作过程中请勿与该部分触碰。即使在操作完
成后,也需要等待其完全冷却后才可触摸；
• 使用前,必须详细了解喷射介质的具体特性及安全参数；
• 温度控制器所设参数需在介质沸点的80%以内；
• 航空插头需在断电状态下拔插,以防触电；
• 液盒加热及胶桶加热使用前必须确认是否安装正确。
材料 最高耐热温度（℃）
聚乙烯-PE 110
聚四氟乙烯-PTFE 230
丁腈橡胶-NBR 100
三元乙丙橡胶-EPDM 140
硅胶-Silikon 200
氟橡胶-Viton 220
4.7 密封材料耐热温度
4.8 安全事项

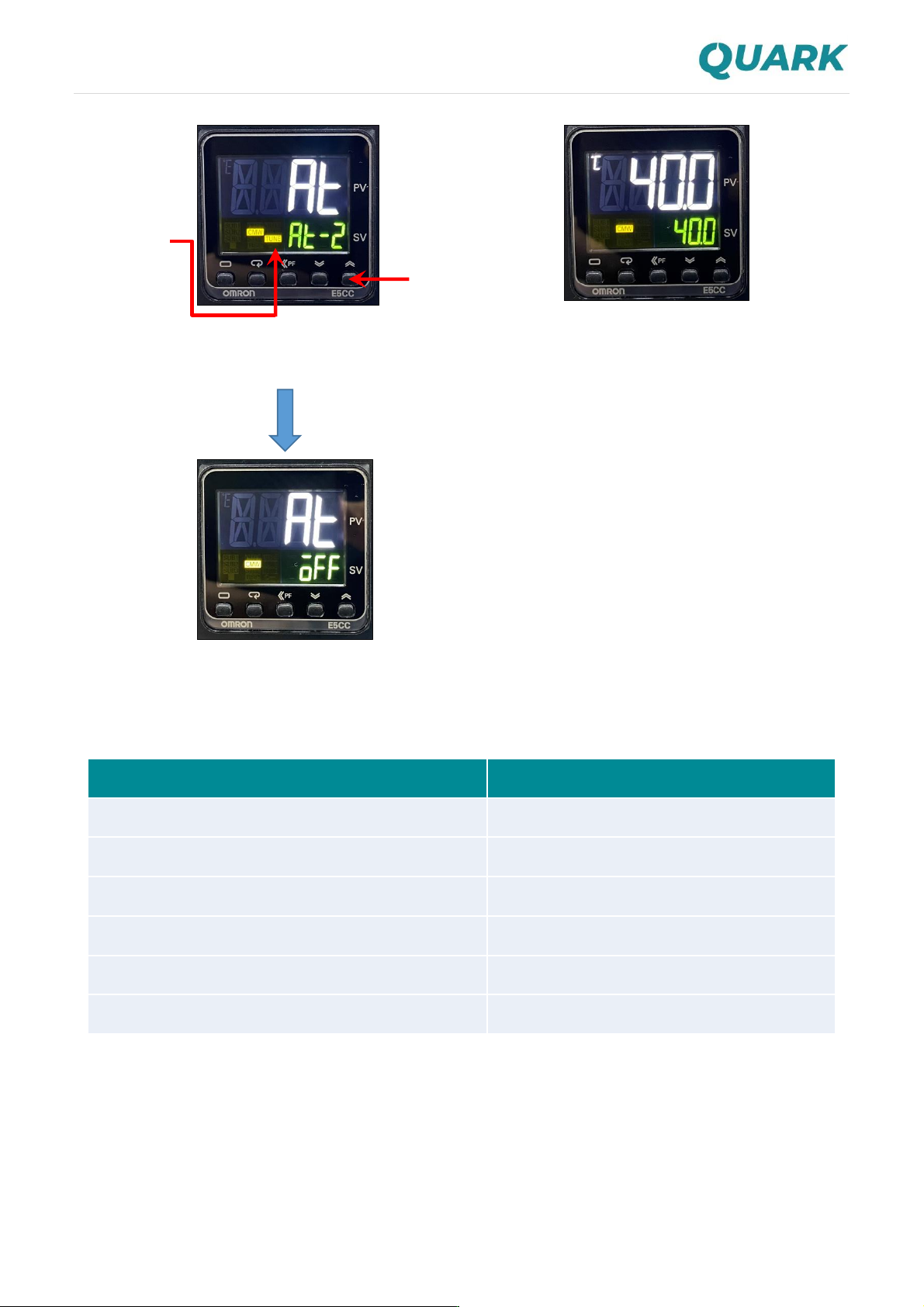

步骤三：按上下键选择AT-2，进行100% AT实行；
AT-2闪烁结束TUNE标识出现后AT开始执行；
注1：AT-1是40%整定，整定过程稳定性高，但
整定时间长；AT-2是100%整定，整定过程中稳
定性不高，可能会过冲，但整定时间短。通常
使用AT-2进行整定；
步骤四：完成后，按下菜单键，返回运行画面，
当TUNE标识消失后，整定完成。
• 向上和向下键
• TUNE
如需取消AT
按上下键选择OFF,取消AT。闪烁结束
TUNE标识消失后，AT取消。
注2：TUNE灯亮后，不要进行任何操作，否则
会影响到自整定的运行，整定完成后TUNE灯会
自行熄灭。
2023/1/6
26
