DOT C20 操作说明书 --- 将液盒连接处的 O 型密封圈拆掉 ， 使用喷嘴推出工具将 液盒中的撞针 密封圈推出 。 步骤 5 ： 请将除密封圈外其他拆卸的配件放入加 有酒精或其它溶剂的 超声波清洗机 中清洗 15 — 30 分钟 ， 所有 的密封圈尽量避免酒精浸泡 ， 可以使用无尘布蘸酒 精擦拭表面异 物 。 --- 超声波清洗完毕后 ， 将配件拿出 ， 使 用配套的清洁工具 （ 棉签 、 毛刷 、 通针 ） 将配件外表面逐一清…
DOT C20 操作说明书
--- 使用配套的喷嘴推出工具细小的一端，将喷嘴推出。
---将O型密封圈从撞针导向套上拆下。
---使用拆阀扳手末端将液盒的鲁尔接头拆除，然后用扳手头部将固定螺栓和胶桶固定座拆除。
2023/1/6
29
DOT C20 操作说明书
--- 将液盒连接处的O型密封圈拆掉，使用喷嘴推出工具将液盒中的撞针密封圈推出。
步骤5：请将除密封圈外其他拆卸的配件放入加有酒精或其它溶剂的超声波清洗机中清洗15—30分钟，所有
的密封圈尽量避免酒精浸泡，可以使用无尘布蘸酒精擦拭表面异物。
---超声波清洗完毕后，将配件拿出，使用配套的清洁工具（棉签、毛刷、通针）将配件外表面逐一清理干
净。
5.2 胶阀配件保养
5.2.1 撞针的拆解及保养
撞针是阀体中的易损件，为了在使用过程中保证胶阀的整体喷射效果，需要定期或者在有问题时进行更换
或者润滑保养。
步骤1：喷射过程完成后，请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下。
步骤2：关闭胶阀控制器及其电源。
步骤3：松开液盒紧固螺丝，并拆除液盒整体。
步骤4：请用喷嘴拆卸工具对照撞针引导环卡槽位置，逆时针方向旋转拆除撞针，如果过紧可用拆阀扳手配
合喷嘴拆卸工具进行拆解。

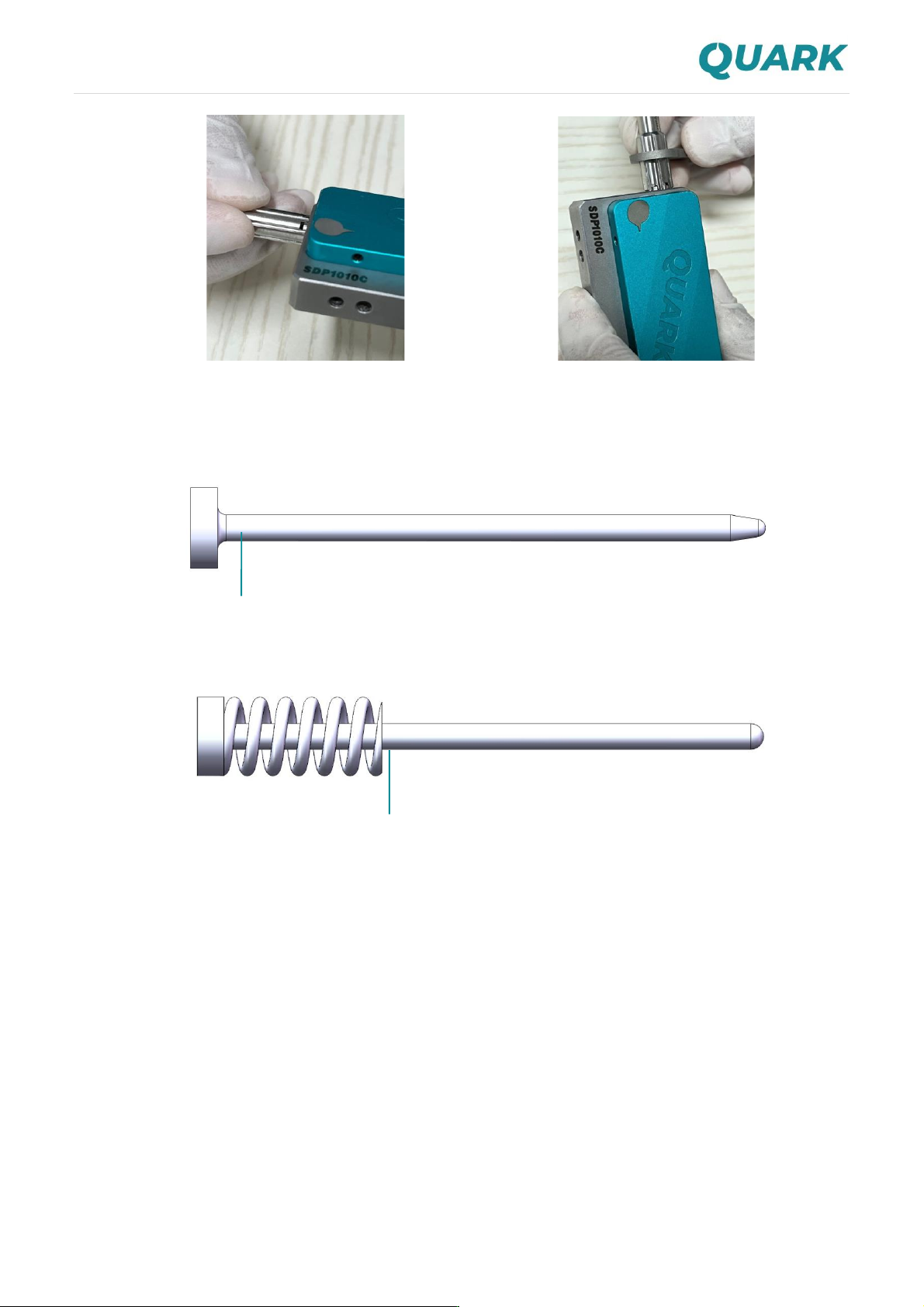

步骤5：在撞针径部（A1处)及弹簧（A2处）均匀涂抹润滑脂，撞针尾部接触喷嘴的位置及撞针顶端安装的
位置严禁涂抹润滑脂。更换或保养完成后将撞针重新安装固定。
2023/1/6
30
DOT C20 操作说明书
步骤5：在撞针径部（A1处)及弹簧（A2处）均匀涂抹润滑脂，撞针尾部接触喷嘴的位置及撞针顶端安装的
位置严禁涂抹润滑脂。更换或保养完成后将撞针重新安装固定。
A1
A2
5.2.2 密封圈的保养更换
在频繁使用某些特殊的喷射介质过程中，长时间的接触会对密封圈等耗材产生磨损腐蚀等现象。若
配件损坏而未及时更换，这将造成点胶不良、胶阀堵塞、点胶中断、喷射介质外漏、维修时间的浪费等现
象，严重的将造成介质通过损坏的撞针密封圈从撞针处渗入阀本体内，造成阀体损坏。
为避免此类问题的发生，请定期及时更换密封圈。
更换密封圈的步骤如下：
步骤1：喷射过程完成后，请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下。
步骤2：关闭胶阀控制器及其电源。
2023/1/6
