2.5.2 高级->参数设定
此界面有16组参数可以设置，每组参数设置完都要按保存才能保存到系统里面，否则重新上电会丢失。按 “设为当
前”按钮可将当前参数号的参数调为主页面下的参数。
2.5.3高级->方案设定
2023/1/6
13
DOT C20 操作说明书
2.6 设置界面
2.6.1 设置 子界面
设置子界面又分为 语言设置、系统信息、故障说明等子界面。
语言设置：可设置界面语言，中英文切换。
系统信息：显示当前软件版本。
故障说明： 故障代码号说明，当出现故障时可由故障代码号查看具体的故障原因。详见章节3。
2.6.2 胶阀信息 子界面
胶阀信息子界面可以查看所连接胶阀的ID与生产日期。
方案模式提供了50组参数组合，参数号（1-16）指“高级->参数”里面设置的参数 。点数指这个参数打多少个点，覆
盖“高级->参数”里面设置的参数点数。延时指当前参数与调用下组参数之前的时间间隙，可设置0-60000MS。
当主界面选择方案模式时，启动触发按键或PLC接口的启动信号，则胶阀控制器会按照方案设置的参数连续运行，
直到参数号为0的组合表示停止，否则50组参数全部运行完停止。等待下一次的触发信号进入循环工作。
设置完参数按保存按键，保存当前页面参数，否则开机重启数据丢失。
2.6.3 整定 子界面
整定子界面用来做胶阀整定，整定的目的是如果喷嘴没有拧到合适的位置，系统将出现漏胶、出胶异常
等情况。在每次更换喷嘴最后需要执行整定调整工作。整定前先将旋钮拧松，整定步骤如下：
2023/1/6
14
DOT C20 操作说明书

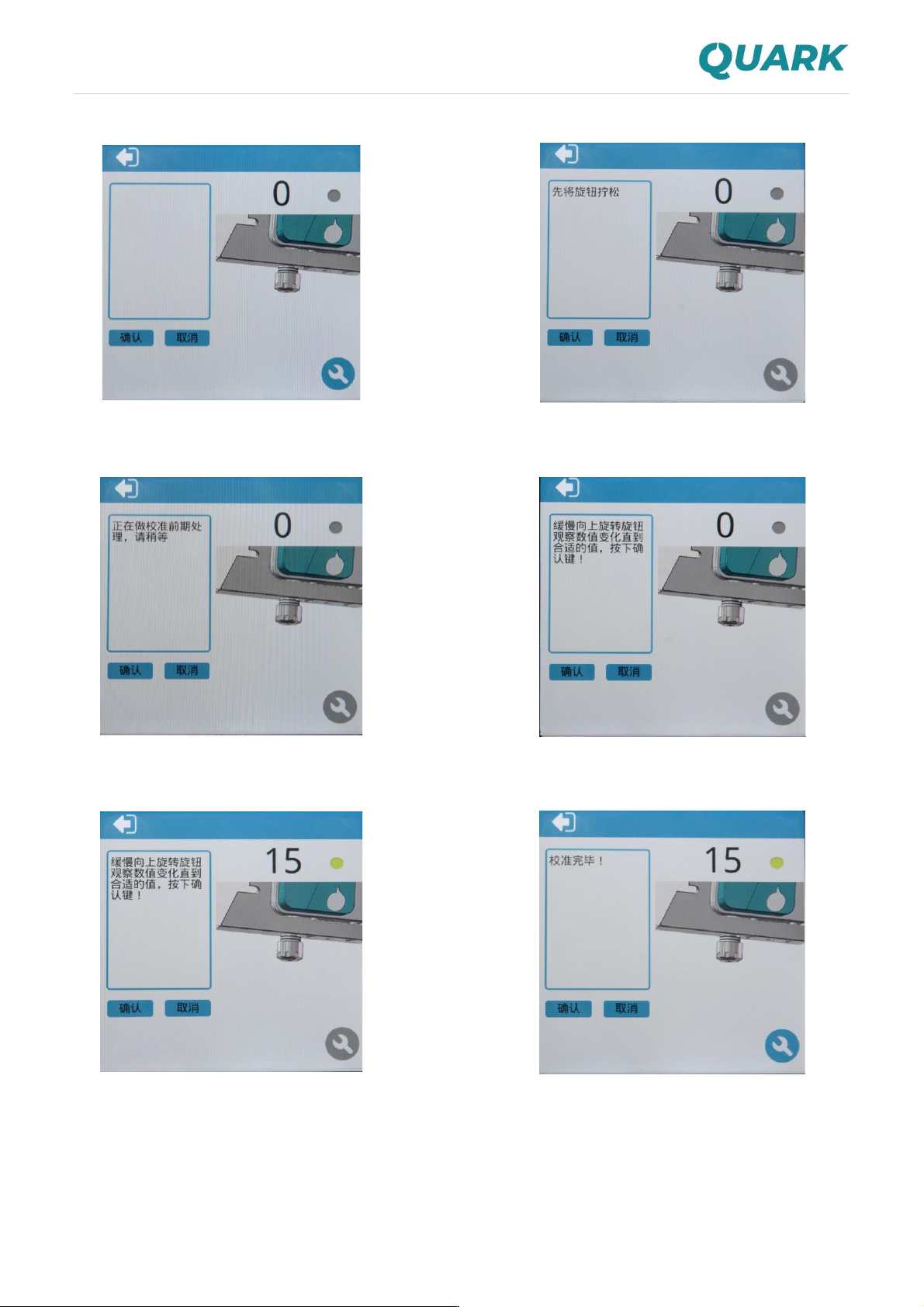

第二步：按下确认键，进行下一步
第三步：准备做好，按下确认键
第四步;拧动旋钮，观察数值
第五步：观察值在15-25之间都可以
第六步：整定结束
第一步：按右下角扳手按键
快捷键：长按面板按键Adjust键1.5秒，也可以进入整定界面。进入之后Adjust键可替代确定键，用作确认。
2023/1/6
