DOT C20 操作说明书 可使用以下步骤 ： 1 ） 阀体残留介质清理 ， 2 ） 使用清洁剂二次清洁 ， 3 ） 胶阀分拆 ， 深度清洁 。 需要使用下列工具完成胶阀的清洁工作 1 ） 六角扳手 ， 2 ） 无尘布 ， 3 ） 配套的拆阀工具和清洗配件 （ 通针 、 毛刷 ）， 4 ） 超声波清洗机 ， 5 ） 尖头镊子 ， 6 ） 润滑油 （ 安装撞针时使用 ） 及酒精 ， 7 ） 烧杯或其他空置的容器 。 5.1. 1 阀体残留…

100%1 / 36
DOT C20 操作说明书
• 高温,防止烫伤,液盒加热模块的最高温度可达 160 °C。在操作过程中请勿与该部分触碰。即使在操作完
成后,也需要等待其完全冷却后才可触摸；
• 使用前,必须详细了解喷射介质的具体特性及安全参数；
• 温度控制器所设参数需在介质沸点的80%以内；
• 航空插头需在断电状态下拔插,以防触电；
• 液盒加热及胶桶加热使用前必须确认是否安装正确。
材料 最高耐热温度（℃）
聚乙烯-PE 110
聚四氟乙烯-PTFE 230
丁腈橡胶-NBR 100
三元乙丙橡胶-EPDM 140
硅胶-Silikon 200
氟橡胶-Viton 220
4.7 密封材料耐热温度
4.8 安全事项
步骤三：按上下键选择AT-2，进行100% AT实行；
AT-2闪烁结束TUNE标识出现后AT开始执行；
注1：AT-1是40%整定，整定过程稳定性高，但
整定时间长；AT-2是100%整定，整定过程中稳
定性不高，可能会过冲，但整定时间短。通常
使用AT-2进行整定；
步骤四：完成后，按下菜单键，返回运行画面，
当TUNE标识消失后，整定完成。
• 向上和向下键
• TUNE
如需取消AT
按上下键选择OFF,取消AT。闪烁结束
TUNE标识消失后，AT取消。
注2：TUNE灯亮后，不要进行任何操作，否则
会影响到自整定的运行，整定完成后TUNE灯会
自行熄灭。
2023/1/6
26
DOT C20 操作说明书
可使用以下步骤：
1）阀体残留介质清理，
2）使用清洁剂二次清洁，
3）胶阀分拆，深度清洁。
需要使用下列工具完成胶阀的清洁工作
1）六角扳手，
2）无尘布，
3）配套的拆阀工具和清洗配件（通针、毛刷），
4）超声波清洗机，
5）尖头镊子，
6）润滑油（安装撞针时使用）及酒精，
7）烧杯或其他空置的容器。
5.1.1 阀体残留介质清理
在清理阀体残留介质过程中，需要使用到空压设备。
注意 （液体溅出）
在此过程中，需要排出残留在阀体内部的喷射介质，操作人员需做好相应的防护措施，避免皮肤及衣物直
接接触。
步骤1：喷射过程完成后，喷射阀必须处于关闭状态。不要关闭胶阀控制器；
步骤2：请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下；
步骤3：请用一根未使用过的新胶管替换掉已使用过的胶管；
步骤4：请用以下步骤重新安装并连接空压设备（接通气压）；
--- 将适配器安装在胶管上，顺时针旋转，直至固定；
--- 开启气压开关，给阀体通气；
步骤5：在阀体喷嘴下方放一个空置的容器，用以盛接从胶阀中喷出的液体；
步骤6：长按[Dis]排胶键，直至没有任何液体从喷嘴流出；
步骤7：断开气压，并移除胶管。请将收集在容器中的液体按照当地政府或单位的规定进行专业的处置，切
勿随意丢弃。
5.1.2 使用清洁剂二次清洁
为了完全清除残留的喷射介质，请使用适当的清洁剂对胶阀进行清洗。
为了使阀体的清洁效果可以达到最优，推荐使用以下清洁剂：
1）蒸馏水
2）乙醇
5、清洁和保养
5.1 胶阀清洁
2023/1/6
27
DOT C20 操作说明书
注意！！ （潜在的化学物质混合反应）
在开始清洗胶阀之前，请确认清洁剂和胶阀喷射介质的兼容性。清洁剂本身在与流体介质接触时不应
发生任何形态的反应。如有疑问请向供应商进行咨询，尤其是在使用带有腐蚀性的喷射介质时更加需要谨
慎。
步骤1：喷射过程完成后，喷射阀必须处于关闭状态。不要关闭胶阀控制器；
步骤2：请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下；
步骤3：请用一根未使用过的新胶管替换掉已使用过的胶管，并填充好清洁剂；
步骤4：请用以下步骤重新安装并连接空压设备（接通气压）；
--- 将适配器安装在胶管上，顺时针旋转，直至固定；
--- 开启气压开关，给阀体通气；
步骤5 ：在阀体喷嘴下方放一个空置的容器，用以盛接从胶阀中排出的残留物质；
步骤6 ：长按[Dis]排胶键，直至没有任何液体从喷嘴流出；
步骤7 ：断开气压，并移除胶管。请将收集在容器中的液体按照当地政府或单位的规定进行专业的处置，
切勿随意丢弃。
5.1.3 胶阀分拆，深度清洁
步骤1：喷射过程完成后，喷射阀必须处于关闭状态，关闭胶阀控制器断开电源。
步骤2：请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下胶管。
步骤3 ：从胶阀上拆除阀体通讯控制线、加热装置及其控制线。
步骤4 ：请严格按照以下步骤拆解胶阀。
--- 使用六角扳手拆除液盒固定螺丝，逆时针旋转拆卸下喷嘴单元，可使用拆阀扳手进行拆卸。请注意在胶
阀完全冷却后再进行拆卸，避免加热模块高温未散而烫伤肢体。
3）丙醇
4）异丙醇（IPA）

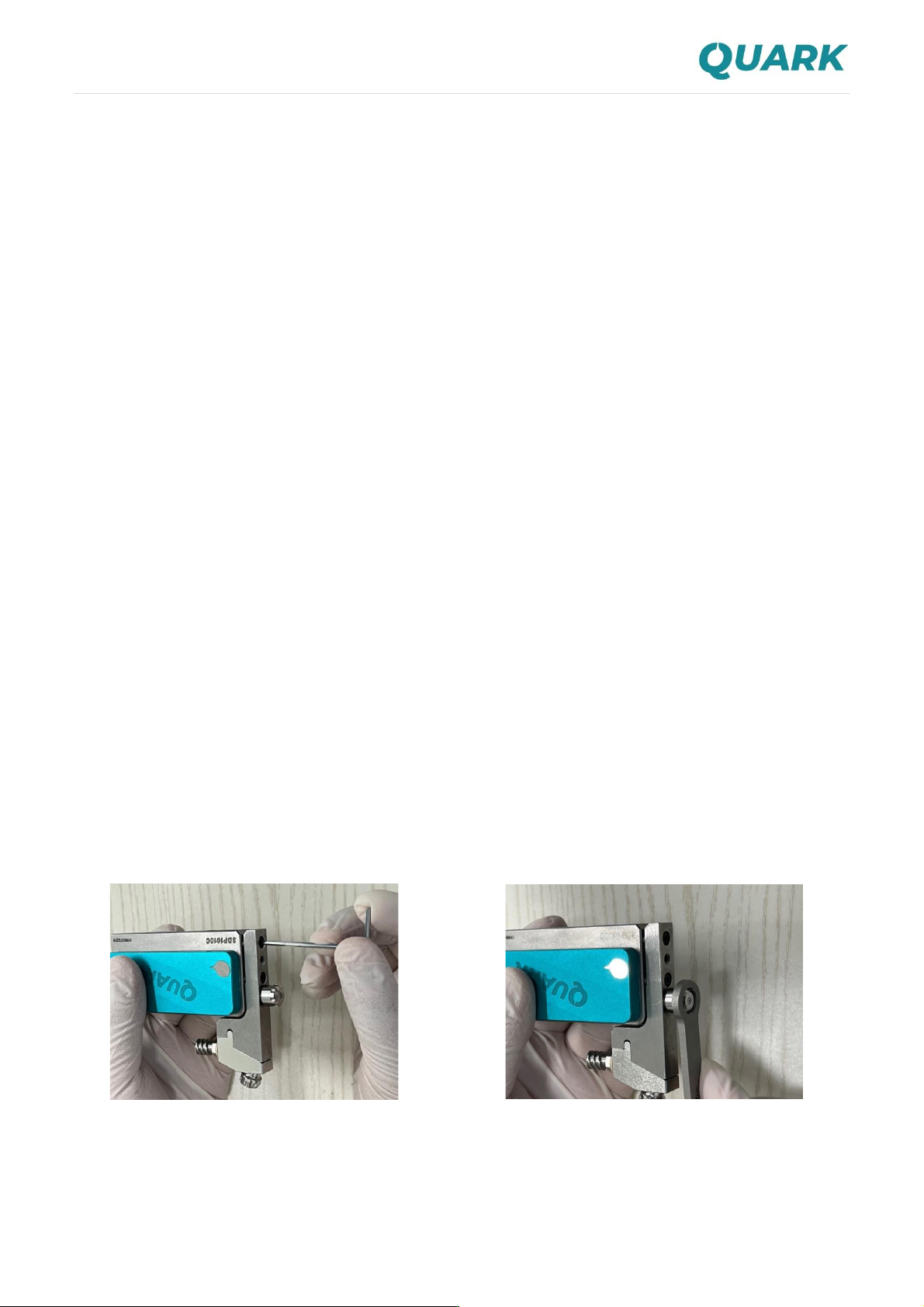

--- 使用喷嘴拆卸工具将撞针导向套从调节螺母中拆掉，喷嘴拆卸工具的三个销必须精确的嵌入撞针导向套
的三个孔位中。如果过紧可用拆阀扳手配合喷嘴拆卸工具进行拆除。
