夸克压电阀触摸屏版说明书(1).pdf - 第28页

DOT C20 操作说明书注意！！（潜在的化学物质混合反应）在开始清洗胶阀之前，请确认清洁剂和胶阀喷射介质的兼容性。清洁剂本身在与流体介质接触时不应发生任何形态的反应。如有疑问请向供应商进行咨询，尤其是在使用带有腐蚀性的喷射介质时更加需要谨慎。步骤 1 ：喷射过程完成后，喷射阀必须处于关闭状态。不要关闭胶阀控制器；步骤 2 ：请断开与空压设备的连接（关闭气压），…

DOT C20 操作说明书

可使用以下步骤：

1）阀体残留介质清理，

2）使用清洁剂二次清洁，

3）胶阀分拆，深度清洁。

需要使用下列工具完成胶阀的清洁工作

1）六角扳手，

2）无尘布，

3）配套的拆阀工具和清洗配件（通针、毛刷），

4）超声波清洗机，

5）尖头镊子，

6）润滑油（安装撞针时使用）及酒精，

7）烧杯或其他空置的容器。

5.1.1 阀体残留介质清理

在清理阀体残留介质过程中，需要使用到空压设备。

注意（液体溅出）

在此过程中，需要排出残留在阀体内部的喷射介质，操作人员需做好相应的防护措施，避免皮肤及衣物直

接接触。

步骤1：喷射过程完成后，喷射阀必须处于关闭状态。不要关闭胶阀控制器；

步骤2：请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下；

步骤3：请用一根未使用过的新胶管替换掉已使用过的胶管；

步骤4：请用以下步骤重新安装并连接空压设备（接通气压）；

--- 将适配器安装在胶管上，顺时针旋转，直至固定；

--- 开启气压开关，给阀体通气；

步骤5：在阀体喷嘴下方放一个空置的容器，用以盛接从胶阀中喷出的液体；

步骤6：长按[Dis]排胶键，直至没有任何液体从喷嘴流出；

步骤7：断开气压，并移除胶管。请将收集在容器中的液体按照当地政府或单位的规定进行专业的处置，切

勿随意丢弃。

5.1.2 使用清洁剂二次清洁

为了完全清除残留的喷射介质，请使用适当的清洁剂对胶阀进行清洗。

为了使阀体的清洁效果可以达到最优，推荐使用以下清洁剂：

1）蒸馏水

2）乙醇

5、清洁和保养

5.1 胶阀清洁

2023/1/6

DOT C20 操作说明书

注意！！（潜在的化学物质混合反应）

在开始清洗胶阀之前，请确认清洁剂和胶阀喷射介质的兼容性。清洁剂本身在与流体介质接触时不应

发生任何形态的反应。如有疑问请向供应商进行咨询，尤其是在使用带有腐蚀性的喷射介质时更加需要谨

慎。

步骤1：喷射过程完成后，喷射阀必须处于关闭状态。不要关闭胶阀控制器；

步骤2：请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下；

步骤3：请用一根未使用过的新胶管替换掉已使用过的胶管，并填充好清洁剂；

步骤4：请用以下步骤重新安装并连接空压设备（接通气压）；

--- 将适配器安装在胶管上，顺时针旋转，直至固定；

--- 开启气压开关，给阀体通气；

步骤5 ：在阀体喷嘴下方放一个空置的容器，用以盛接从胶阀中排出的残留物质；

步骤6 ：长按[Dis]排胶键，直至没有任何液体从喷嘴流出；

步骤7 ：断开气压，并移除胶管。请将收集在容器中的液体按照当地政府或单位的规定进行专业的处置，

切勿随意丢弃。

5.1.3 胶阀分拆，深度清洁

步骤1：喷射过程完成后，喷射阀必须处于关闭状态，关闭胶阀控制器断开电源。

步骤2：请断开与空压设备的连接（关闭气压），然后将适配器从胶管接口处拧开并拆下胶管。

步骤3 ：从胶阀上拆除阀体通讯控制线、加热装置及其控制线。

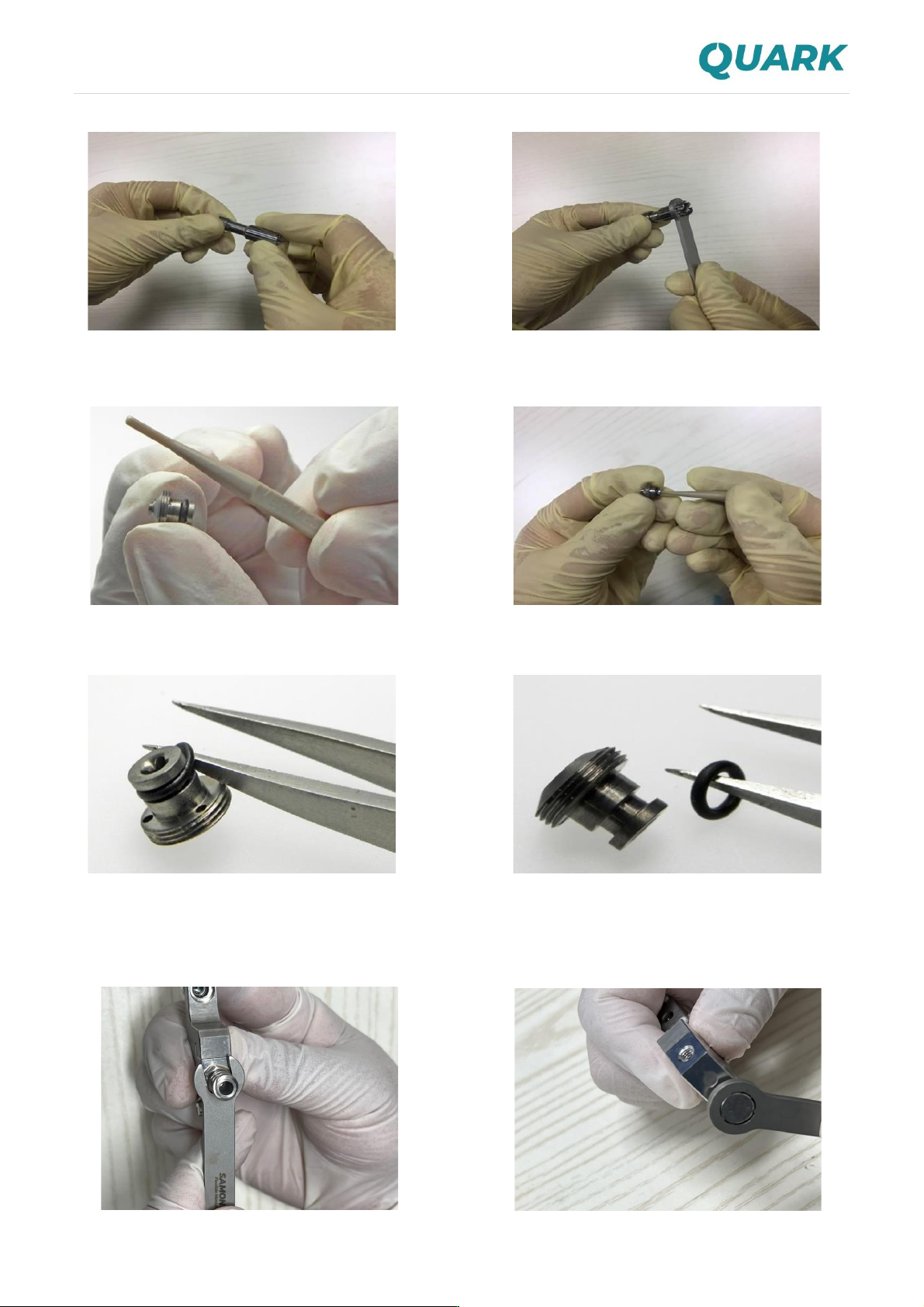

步骤4 ：请严格按照以下步骤拆解胶阀。

--- 使用六角扳手拆除液盒固定螺丝，逆时针旋转拆卸下喷嘴单元，可使用拆阀扳手进行拆卸。请注意在胶

阀完全冷却后再进行拆卸，避免加热模块高温未散而烫伤肢体。

3）丙醇

4）异丙醇（IPA）

--- 使用喷嘴拆卸工具将撞针导向套从调节螺母中拆掉，喷嘴拆卸工具的三个销必须精确的嵌入撞针导向套

的三个孔位中。如果过紧可用拆阀扳手配合喷嘴拆卸工具进行拆除。

2023/1/6

DOT C20 操作说明书

--- 使用配套的喷嘴推出工具细小的一端，将喷嘴推出。

---将O型密封圈从撞针导向套上拆下。

---使用拆阀扳手末端将液盒的鲁尔接头拆除，然后用扳手头部将固定螺栓和胶桶固定座拆除。

2023/1/6
