DOT C20 操作说明书 1.2 喷射阀及控制器尺寸 2023/1/6 6
DOT C20 操作说明书
支架固定螺丝
胶筒固定座垫片
撞针
胶筒固定支架
鲁尔接头
胶筒固定座
固定螺栓
固定座密封圈
液盒
气管接头
引导环密封圈
喷嘴
液盒固定螺丝
弹簧
调节螺母
动力线
液盒密封圈
引导环
撞针保护套
压电阀本体
1 压电喷射阀系统说明
1.1 阀体爆炸图
2023/1/6
5
DOT C20 操作说明书
1.2 喷射阀及控制器尺寸
2023/1/6
6
DOT C20 操作说明书

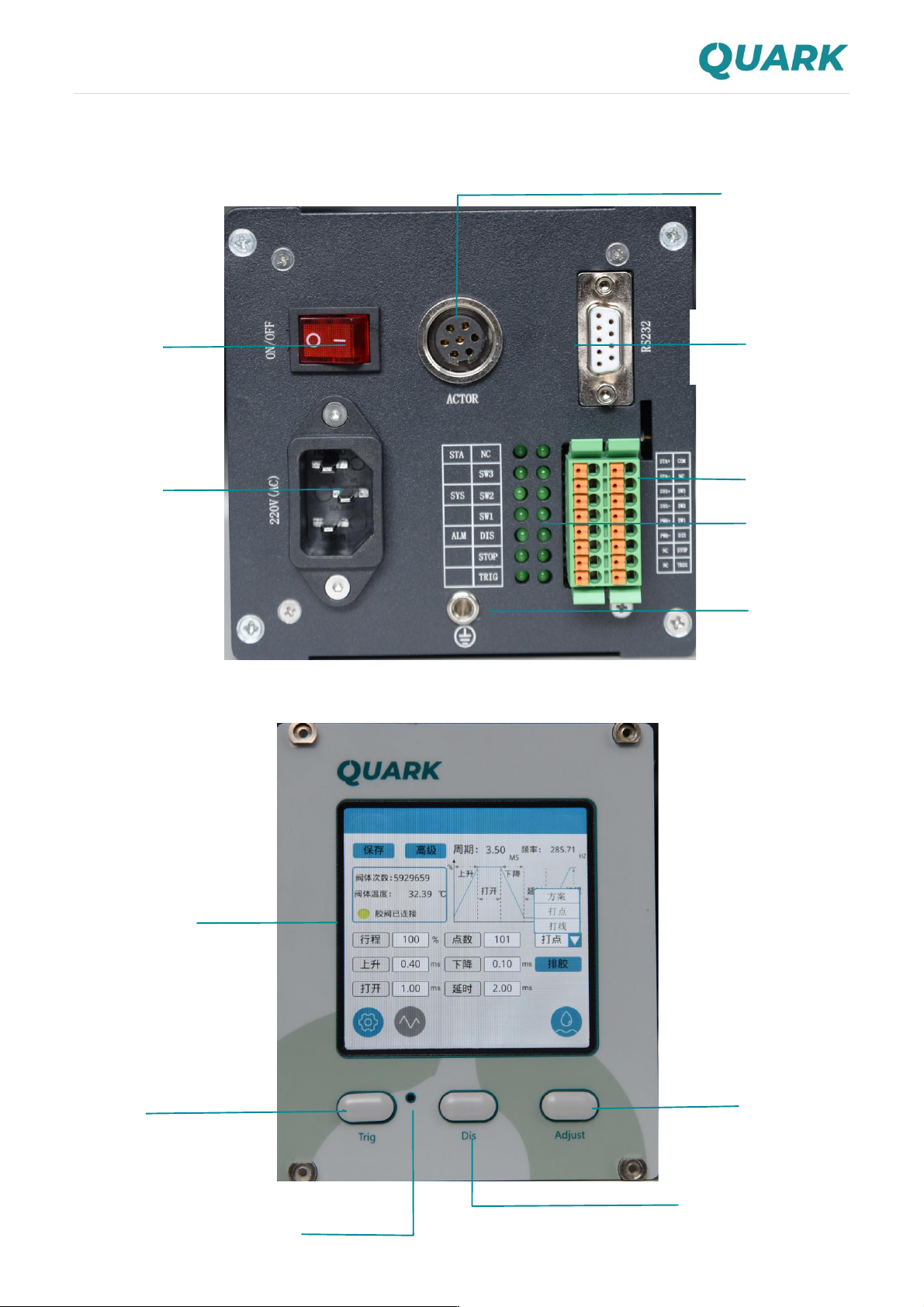

电源开关
电源接口
RS232接口
PLC接口
指示灯
排胶
1.3 点胶控制器介绍
接地口
点胶
主界面
校准
点胶状态指示灯
动力线接口
2023/1/6
7
